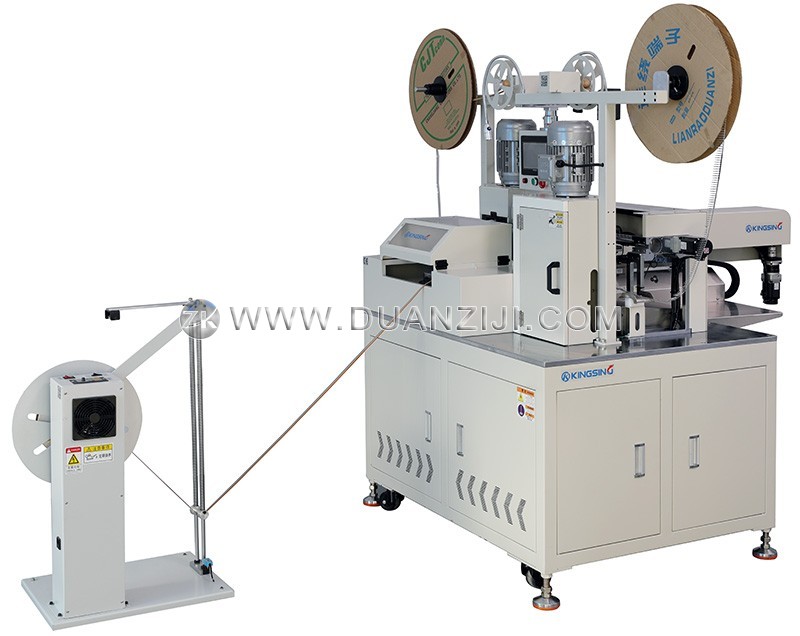

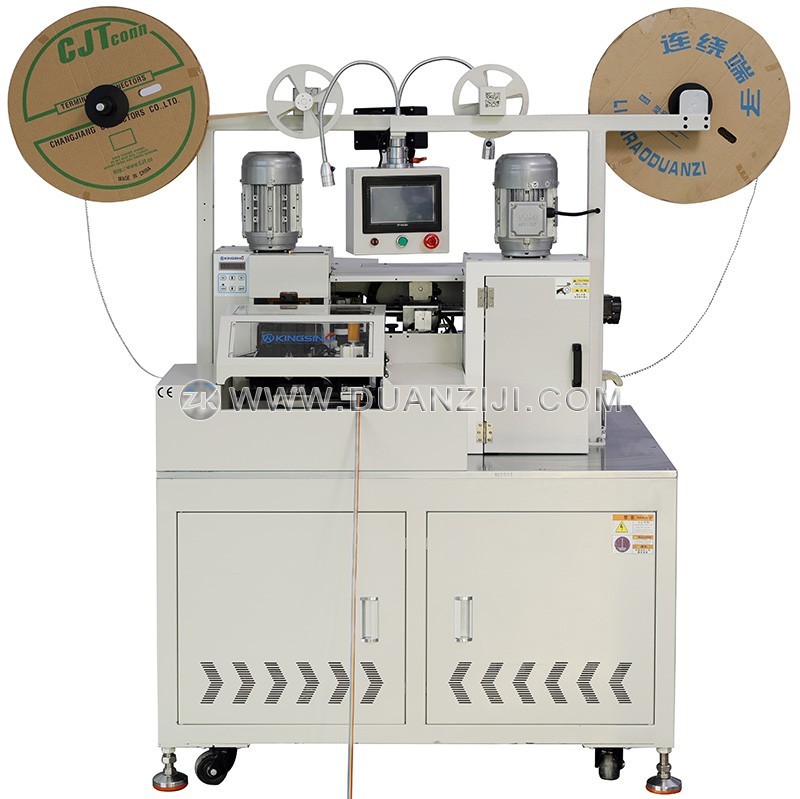

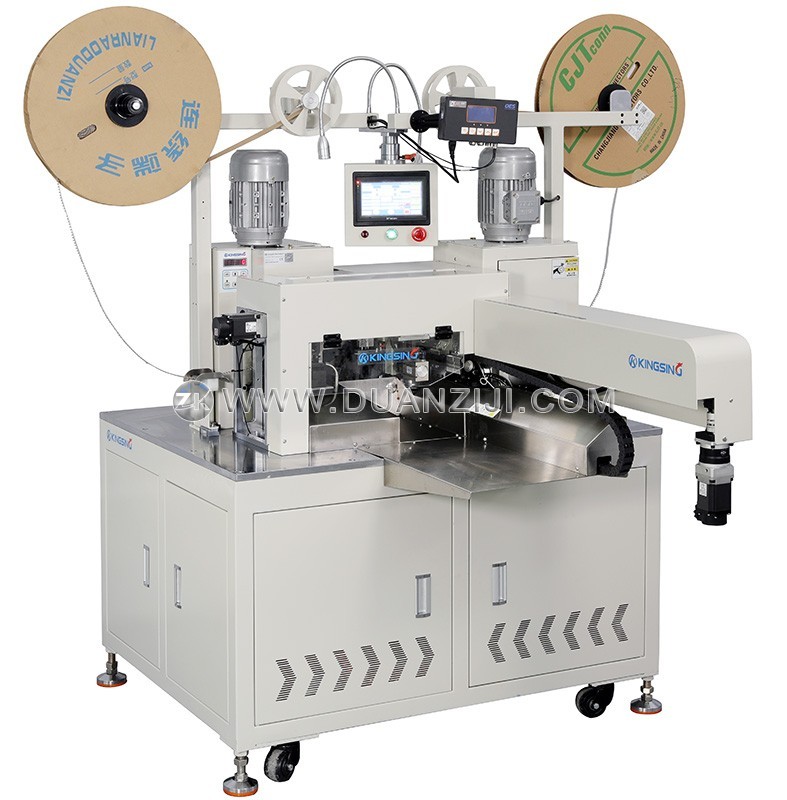

双头全自动排线端子机

  • 型号:
  • 品牌:
  • 电压:
  • 功能:
  • 价格:
  • 本机为全自动排线端子机,集裁线、剥皮、分线、打端子等功能于一体,既可以加工2-20Pin的排线,也可以加工普通电子线,适用范围广。采用日本松下伺服电机控制系统,加工精度高,彩色触摸屏操作界面直观易懂。

  • 支持将线材翻转后再压接端子,即可以实现正反面压接端子。


下载: (1)
适用线材2-20P排线(最宽28mm),普通电子线
适用线径AWG28 ~ AWG18 (OD 0.8 ~ 2.5mm)
裁线长度55 ~ 850mm
剥皮长度线头最大7mm,线尾最大9mm
打端效率12000条/时
气压要求0.4 ~ 0.7Mpa
工作电压220V 50/60Hz
额定功率4000W
产品净重450Kg
外形尺寸1800 × 1400 × 1550mm
适用端子PH,XH,ZH,SCN,SM,VH,杜邦等横送盘装端子压接方式:单头打端、双头打端、间隔打端、正反面翻转打端等
