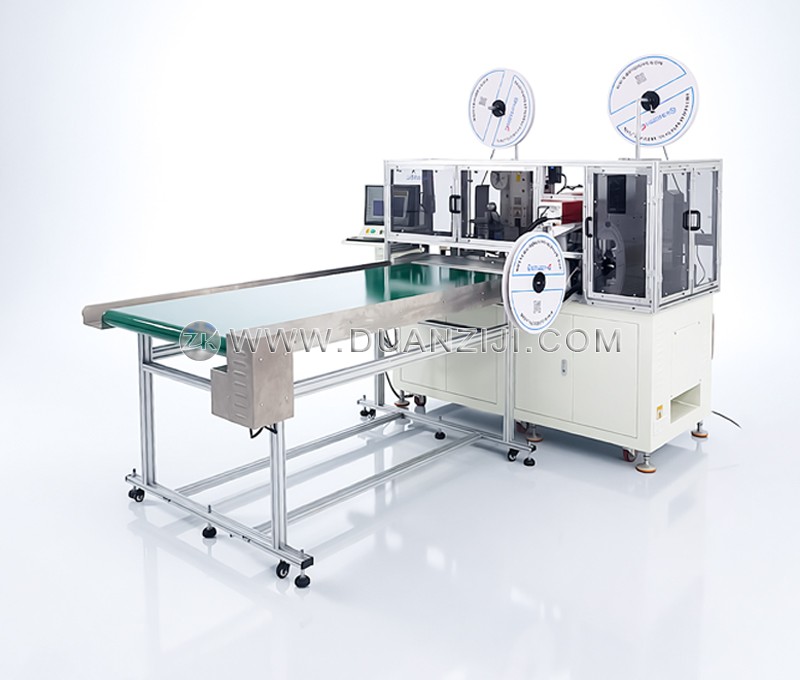

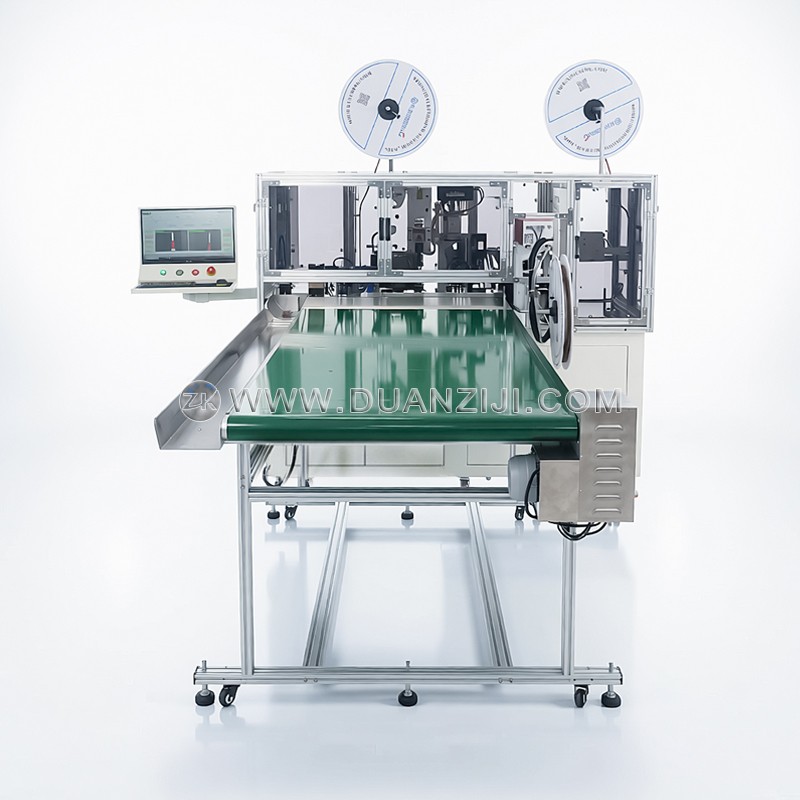

绝缘端子双头穿号码管端子机

  • 型号:ZK-A214T
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

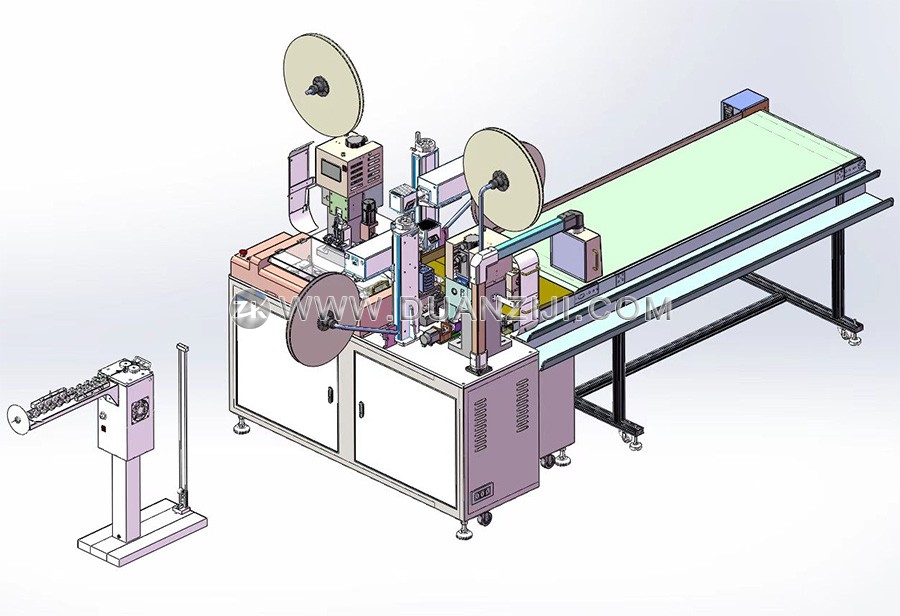

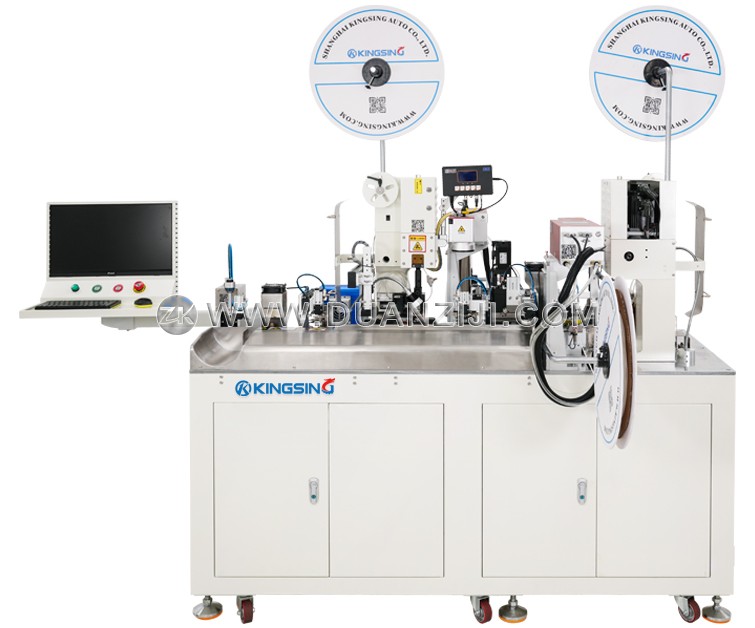

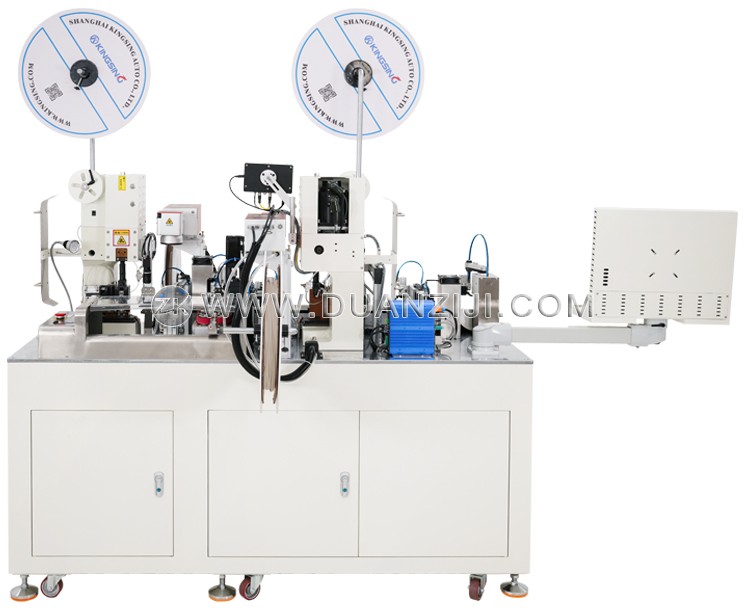

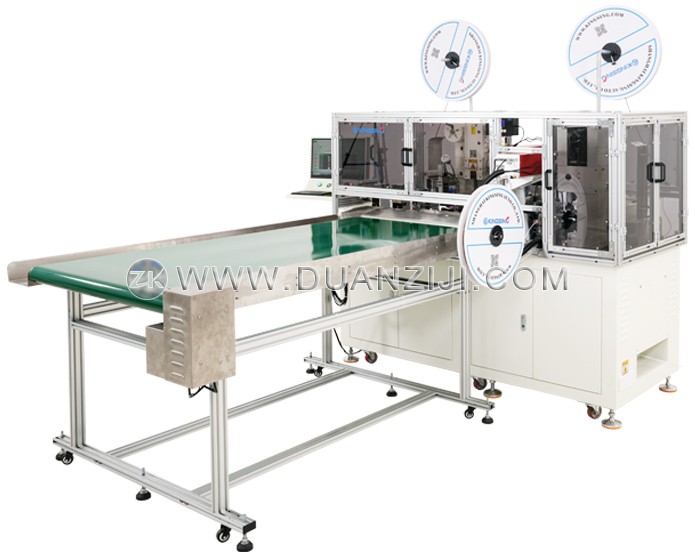

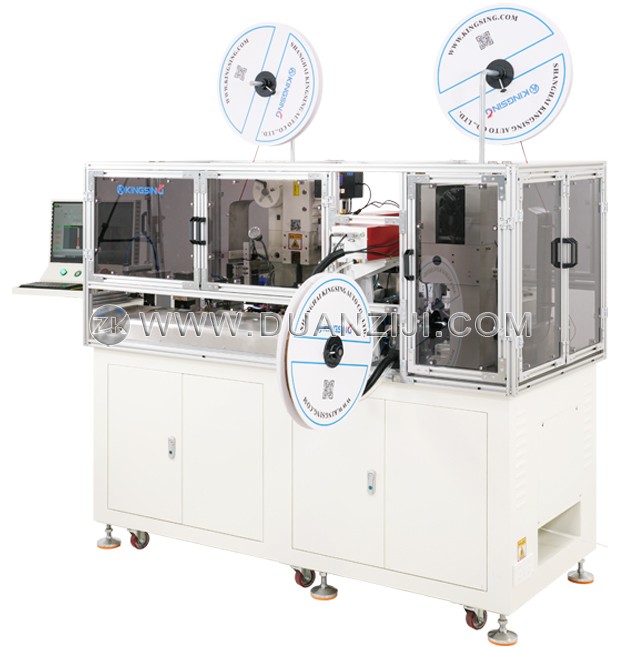

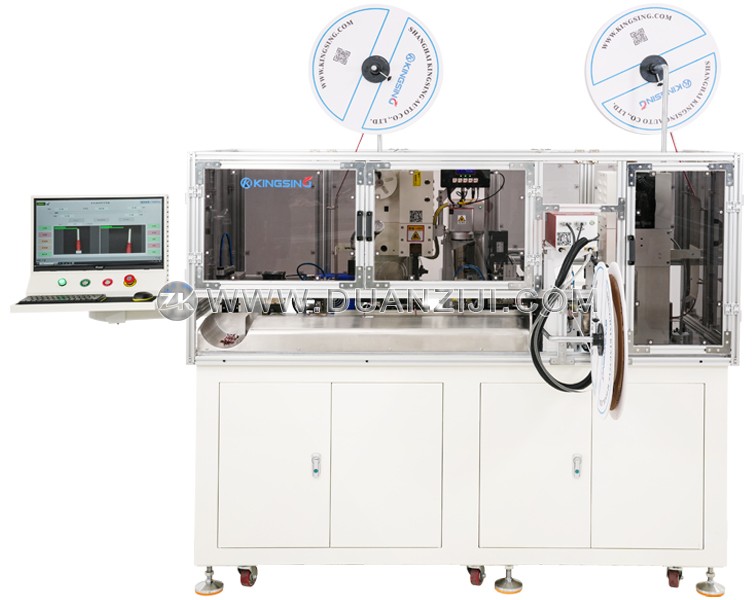

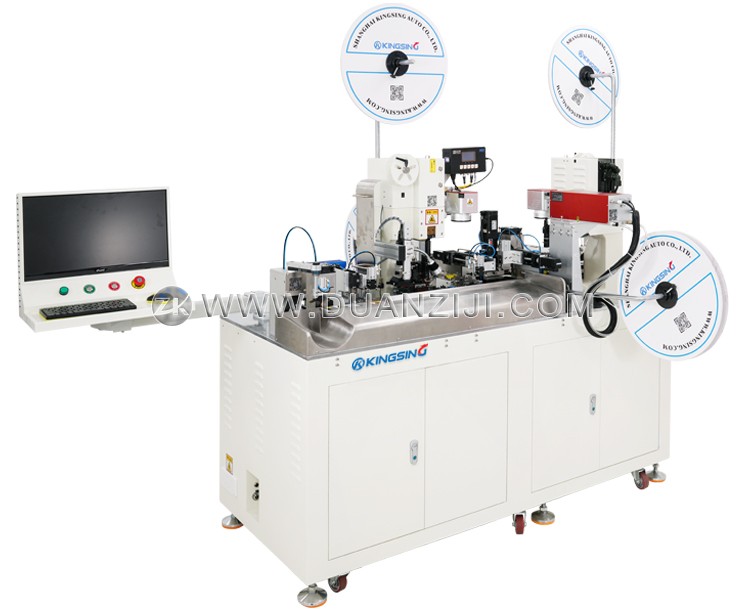

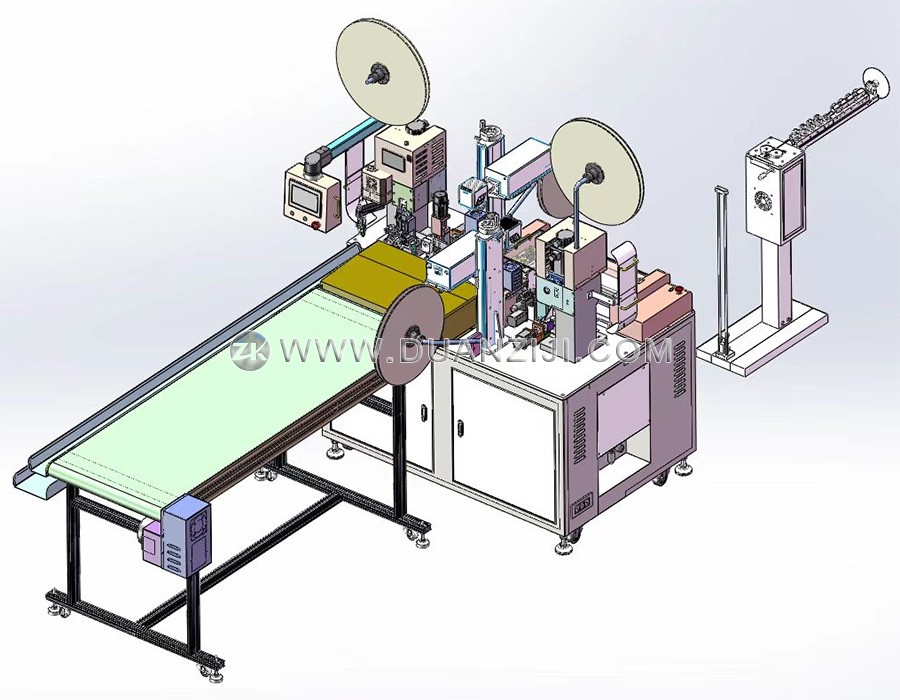

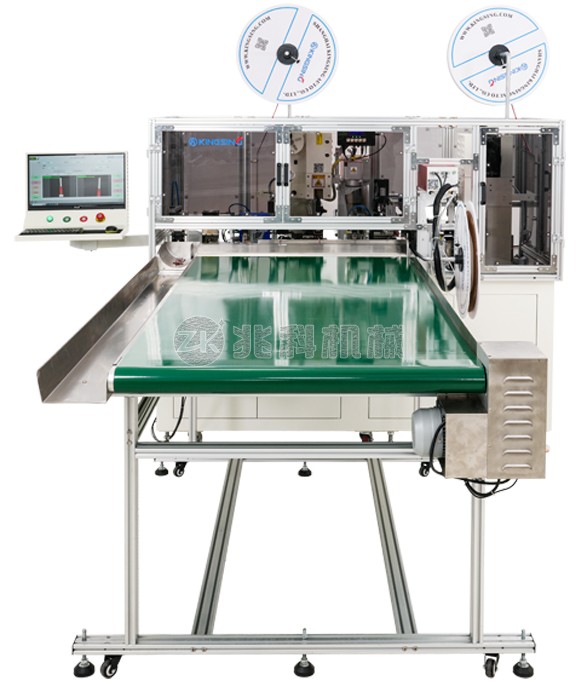

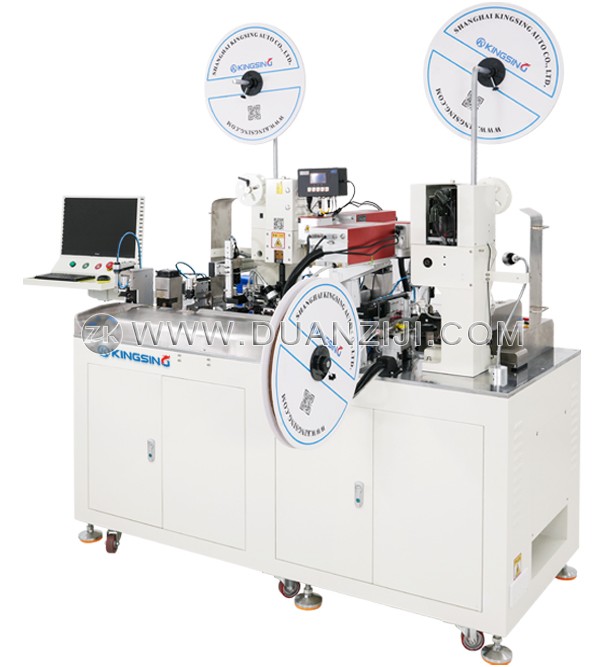

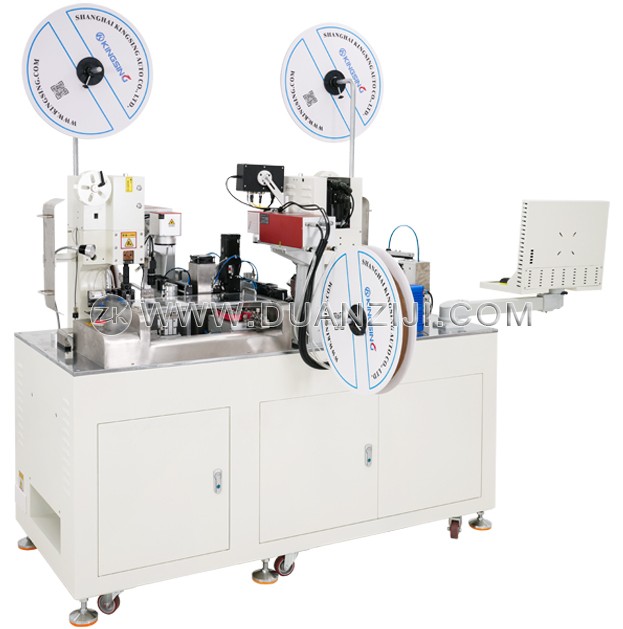

  1. 这是一款全自动绝缘端子双头穿热缩管端子机,专为压接绝缘端子而设计,带有扭线功能,可将铜丝扭在一起后再穿入端子内孔进行压接,有效防止反丝现象。本机集裁线、剥皮、双头打端子、双头穿热缩管、激光打标等功能于一体,盘装热缩管可以定长切断,线头和线尾各配有1台激光打标机,可以在热缩管上自动打码,热缩管自动加热收缩到位。

  2. 整机采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如可以关闭穿热缩管功能。更换线材和端子时,只需更换相应的压接模具和相应的穿入治具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。

  3. 裁线剥皮和平移机构均采用高精度伺服电机驱动,切刀采用正反丝杆结构,剥皮精度高。端子压接机采用球墨铸铁一体成型,整机刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。另外还可以选配视觉检测系统,对压接后的外观及尺寸进行检测,确保产品质量。端子压接机标配采用变频马达驱动,也可以选配伺服型端子压接机。

  4. 彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。

兆科机械兆科机械
散装端子盘装端子
下载: (1)

适用线径:AWG24~9 (0.2~6mm2)

裁线长度:70~9999mm

剥皮长度:≤14mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

热缩管定位精度:±0.5mm

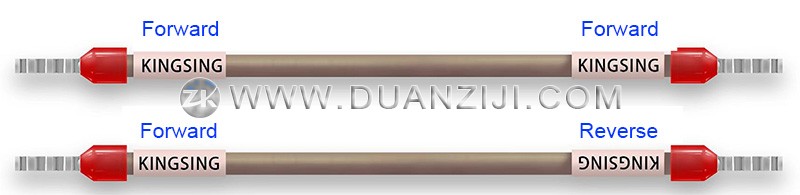

打码功能:内置2台激光打标机(也可选色带打印机)

最大压力:2T(可订制3T机型)

压接行程:30mm(可订制40mm行程机型)

压接马达:伺服电机

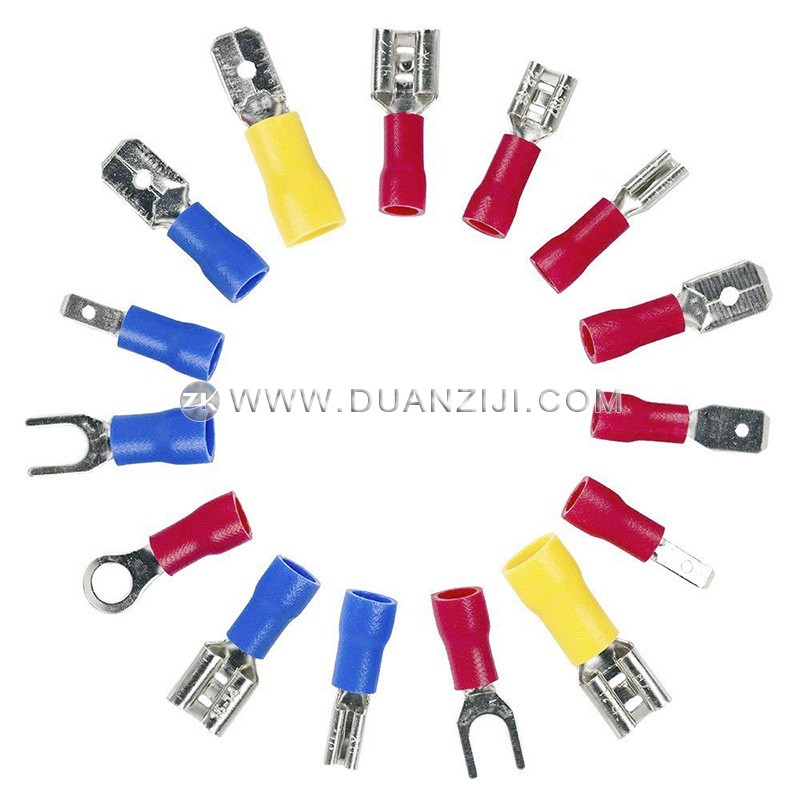

适用端子:连带式绝缘端子(散装端子可选配振动盘送料)

生产效率:1600~2000条/时(双头穿热缩管)

气压要求:0.5~0.8Mpa

额定功率:2500W

工作电压:220V 50/60Hz(可订制110V)

外形尺寸:1800*800*1860mm

可选配置:长线输送带、安全防护罩、端子压力监测仪、电脑工控系统
