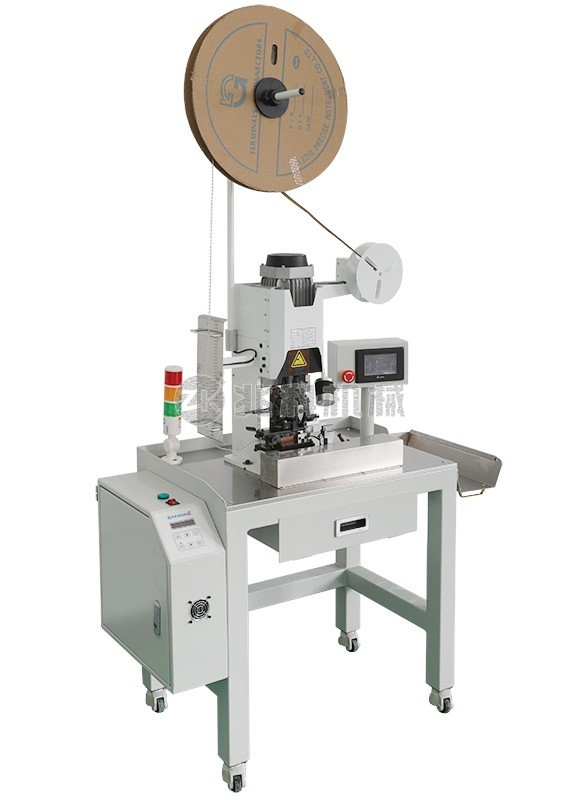

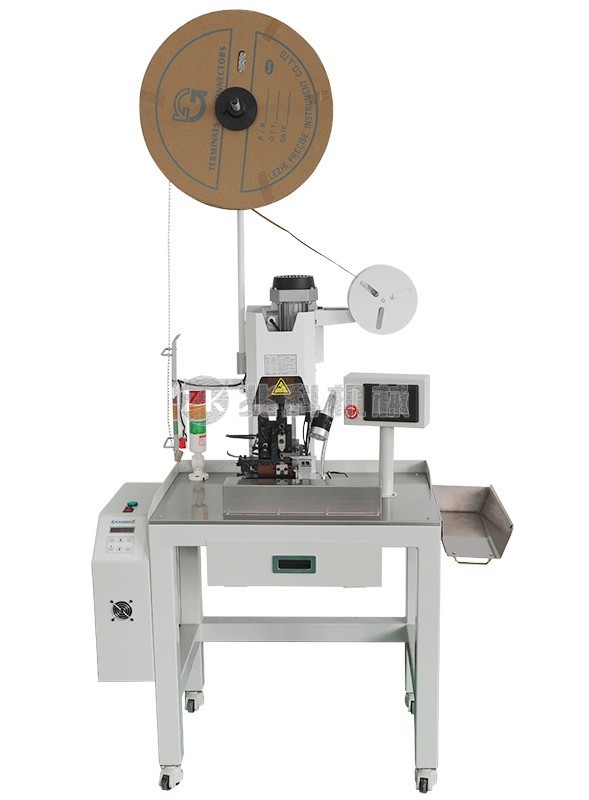

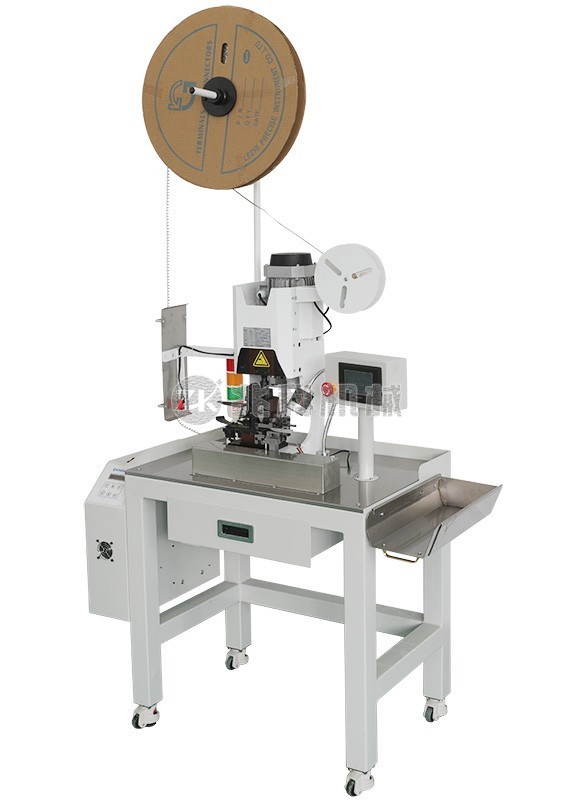

排线端子机专为排线及多芯扁护套线而设计,最大支持20Pin的线束自动打端子,排线间距可以不相等,也可以跳过某一条芯线不打端子。
本机易于更换模具,并且具有10组程序记忆功能,可将每种线材及其模具的参数存储到不同的程序号中,更换模具后只需简单调出相应的程序号,即可实现快速切换线材及端子。
本机最小可加工分线长度为20mm的排线(或外护套剥皮长度为20mm的扁护套线),本机解决了较短分线长度的排线打端子的难题。
高精度丝杆导轨配合高灵敏度光电传感器,可保证线材定位精准,打端位置等参数可直接在程序中设置,无需进行机械调节。
彩色触摸屏操作界面,各项参数直观易懂,机械结构易于调节,三色报警灯可随时显示当前的工作状态。
自动卷纸器可将端子的背纸自动回收成卷,端子的金属料带剪断后回收到抽屉中,因此可始终保持工作台面的干净整洁。
不锈钢工作台面,高强度机身,底部配有福马脚轮,整机坚固耐用。
下载: (1)
加工对象 | 排线、多芯扁护套线 |
适用线径 | 0.5 - 4.0mm |
最大宽度 | 20排或20mm宽 |
气压要求 | 0.4 - 0.6Mpa |
工作电压 | 220V 50Hz |
外形尺寸 | 100×50×140cm |
操作界面 | 彩色触摸屏 |
程序记忆 | 最大可保存10组程序 |
工作模式 | 线径排数模式、芯线单独指定位置模式 |
启动方式 | 脚踏开关启动(可订做:传感器启动) |
芯线长度 | 20 - 50mm(即:排线的分线长度或扁护套的外护套剥皮长度) |
定位方式 | 高精度丝杆导轨、步进电机、高灵敏度光电传感器 |
辅助功能 | 自动回收端子背纸,定长切断端子料带并回收到抽屉中,三色报警指示灯 |
