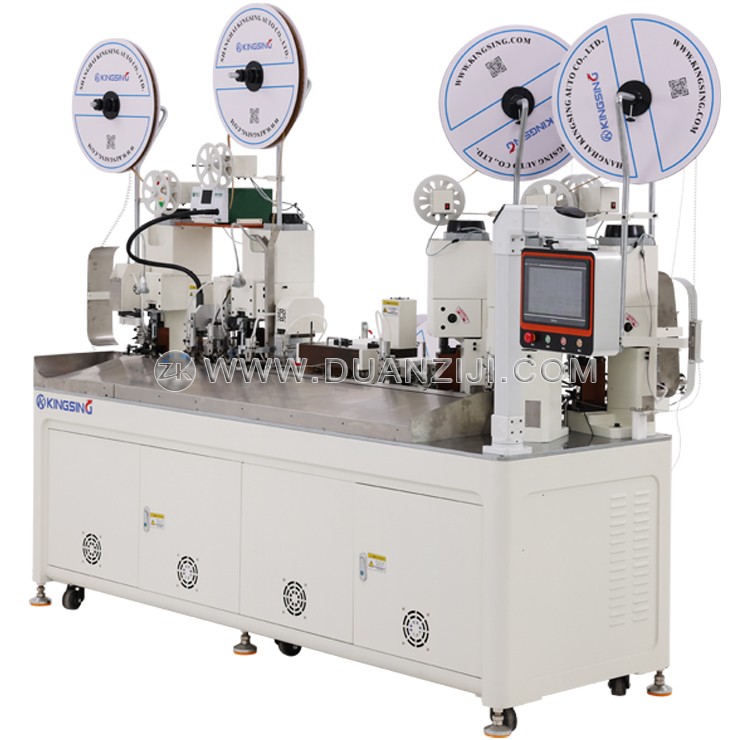

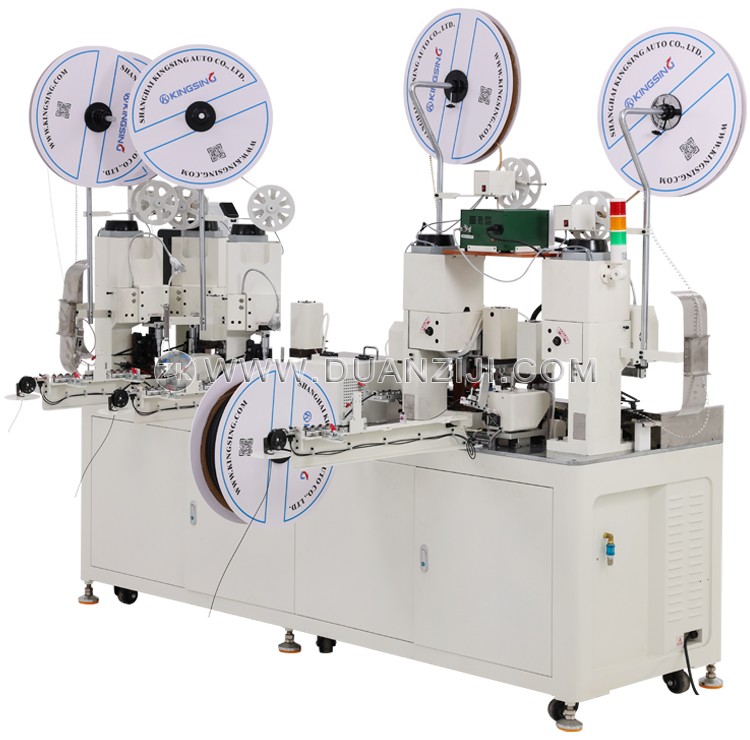

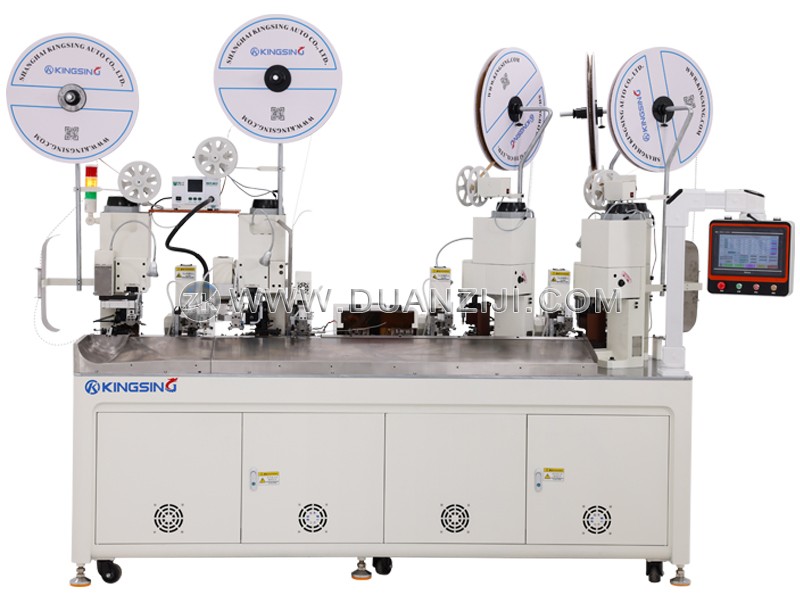

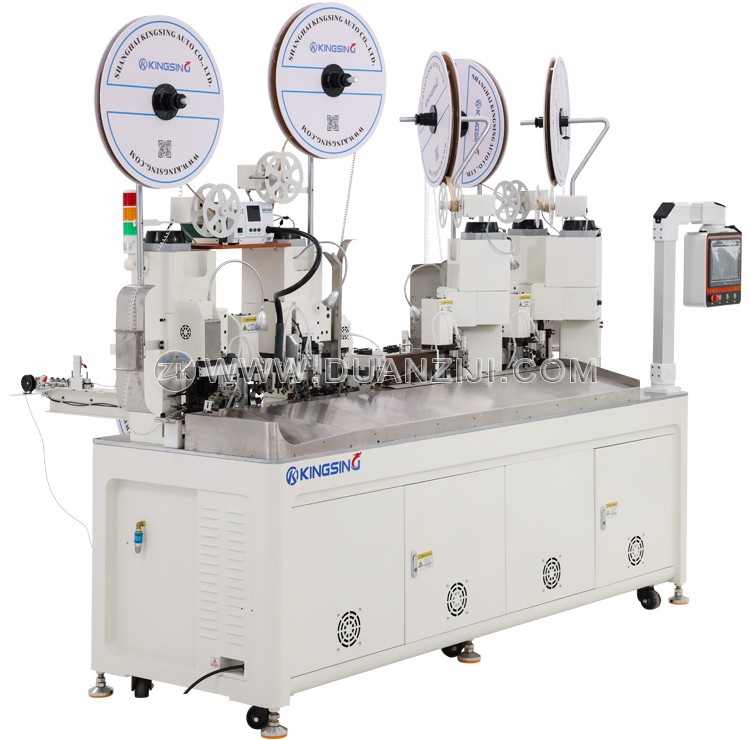

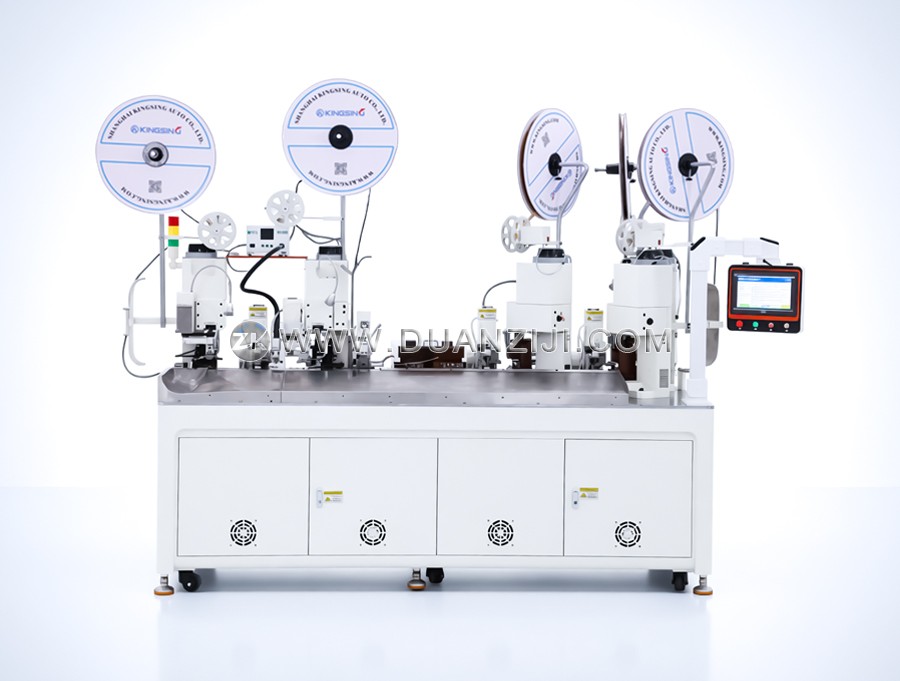

全自动一对多合压穿热缩管端子机

  • 型号:ZK-A531C
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

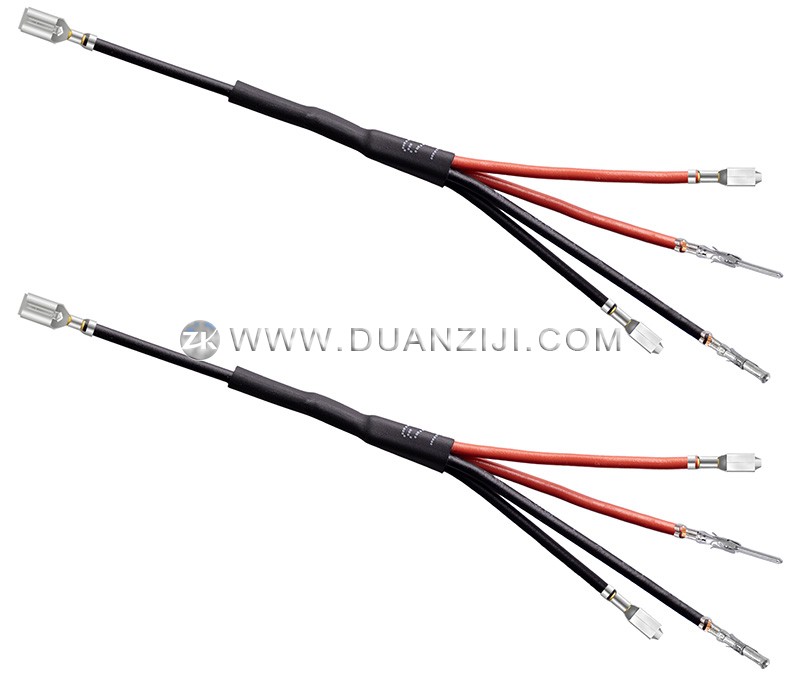

  1. 这是一台全自动一对多合压并打端子机,广泛应用于电瓶车、麻将机等行业。它采用U形端子将一条线与多条线对接合压在一起,并且支持在合压处自动穿一个热缩管并加热收缩到位。除合压处必须采用U形端子外,电线的另外一头均可压接各种横送端子、直送端子。

  2. 本机含有3套独立的送线机构和5个独立的端子压接工位,因此可以同时加工3条不同直径的线材(在此将这3种线材称为1号线、2号线、3号线),其中1号线与2号线可以在程序中设置取用1~3次,3号线只能取用一次,例如当1号线与2号线分别取用2次时,就可以与3号线合并成为一对四合压。本机可以压接5种不同的端子,其中1号线对应2台端子压接机,可以在程序中选择每次取用1号线时压接哪一款端子;2号线和3号线各对应一台端子压接机;还有1台端子压接机用于压接U形接线端子,实现一对多合压。

  3. 采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,更换端子时,只需更换相应的压接模具即可。彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数。

下载: (1)

适用线径:AWG28~16 (0.1~1.5mm2)

裁线长度:50~9999mm(可订制)

剥皮长度:≤10mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

最大压力:2T(可订制3T机型)

压接行程:30mm(可订制40mm行程机型)

适用端子:横送端子、直送端子、旗形端子等

生产效率:1500~2500条/时

操作界面:彩色触摸屏

气压要求:0.5~0.8Mpa

额定功率:4000W

工作电压:220V 50/60Hz(可订制110V)

机器净重:1000kg

外形尺寸:2440*850*1600mm

可选配置:安全防护罩、端子压力监测仪、视觉检测系统、伺服型端子机
