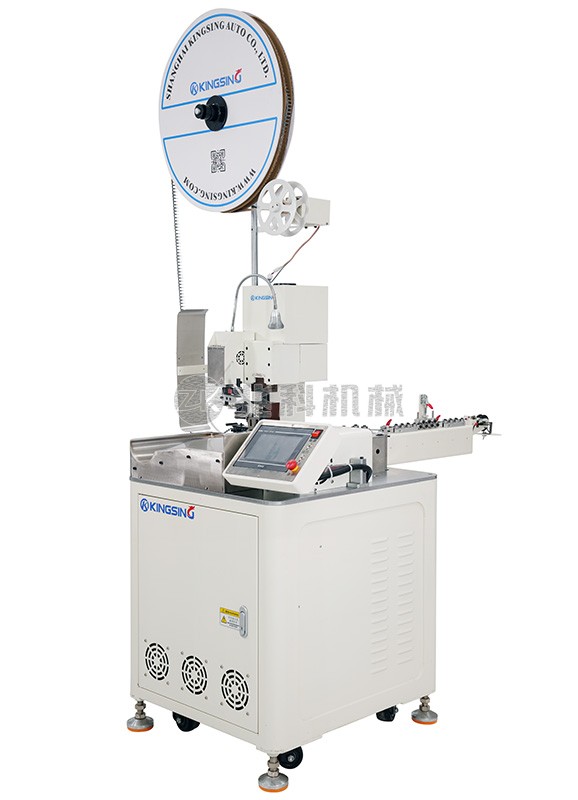

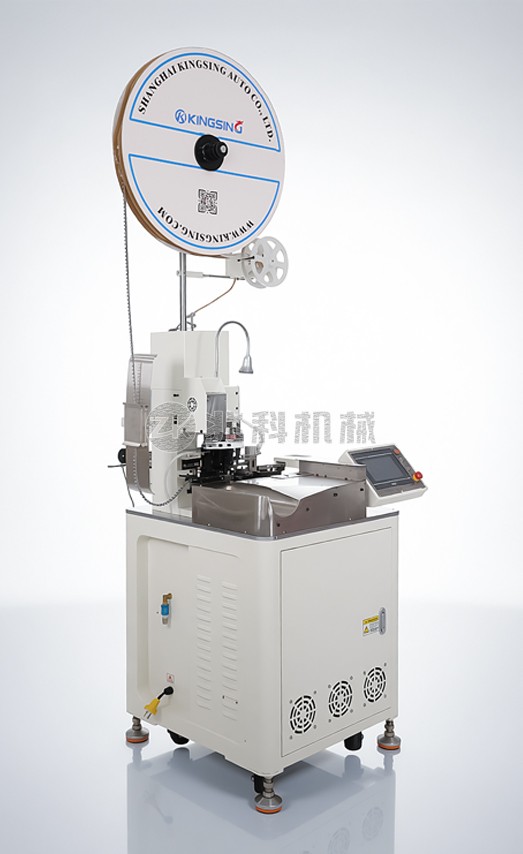

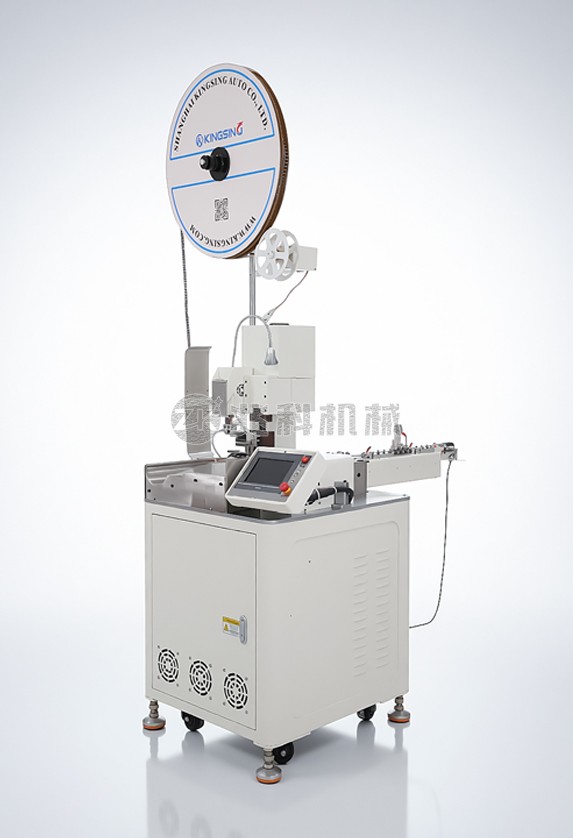

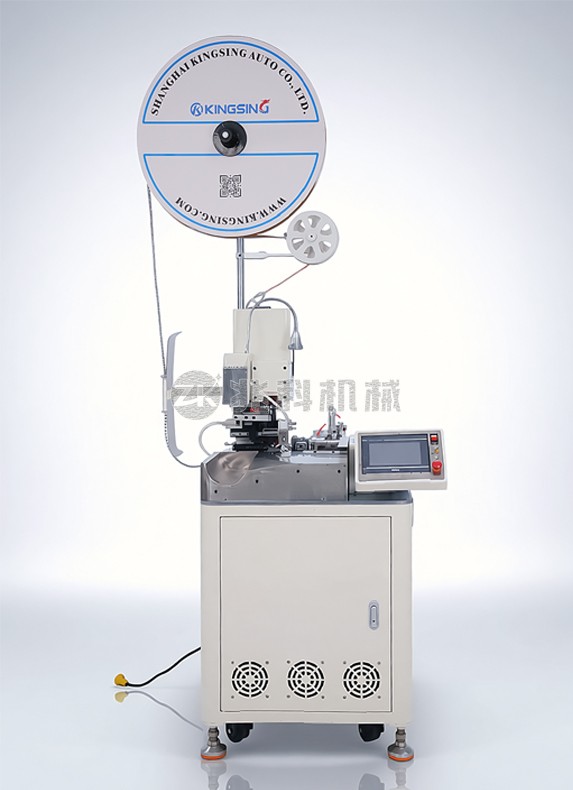

管型绝缘端子全自动压接机

  • 型号:ZK-A104系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 本系列专为压接盘装管形绝缘端子而设计,共包装2个子型号(详见技术参数)。此类端子需要在剥线后将铜丝插入端子内孔再压接,本机带有旋转扭线机构,可将铜丝先扭在一起后再插入端子内孔中,可以有效防止反丝。本机也适用于压接常规的横送端子、直送端子等。

  2. 进线口配有3组调直器,可将线材自动拉直,提高机器运行的稳定性。四轮送线机构可以防止线材打滑,提高送线精度。端子机采用球墨铸铁一体成型,整机刚性强,压接尺寸稳定。可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。

  3. 一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的压接模具和进线导管即可。彩色触摸屏操作界面,参数设置直观易懂,裁线长度、剥皮长度、扭线力度、压接位置等参数均可在程序中设置。程序记忆功能可将不同产品的加工参数保存到不同的程序号中,切换产品时可以一键调出相应的压接参数。

下载: (1)
机器型号ZK-A104SZK-A104T
线头扭线旋转扭线旋转扭线
线尾扭线搓线板扭线

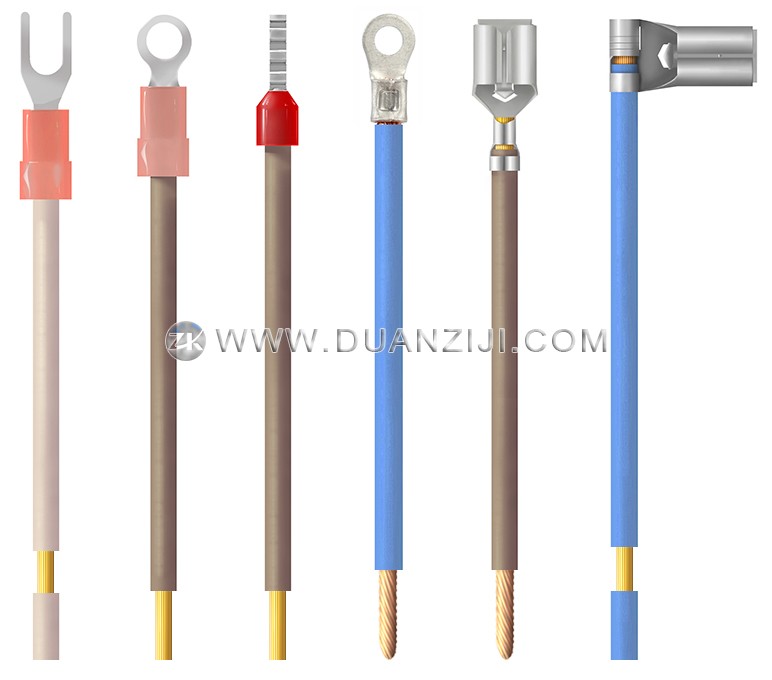

适用端子:盘装管形绝缘端子、横送端子、直送端子

适用线径:0.1~2mm2(可订制4mm2的机型)

最大压力:2T(可订制3T机型)

裁线长度:45~9999mm

剥皮长度:≤15mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

压接行程:30mm(可订制40mm行程机型)

适用端子:管形绝缘端子、横送端子、直送端子

生产效率:3000~4000条/时

操作界面:彩色触摸屏

选配功能:端子压力监测仪、长线输送带、安全防护罩

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz
