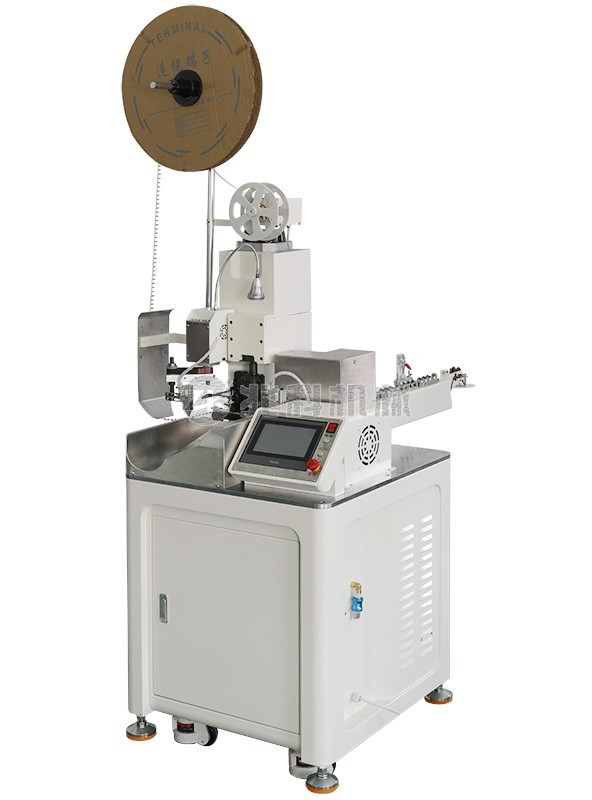

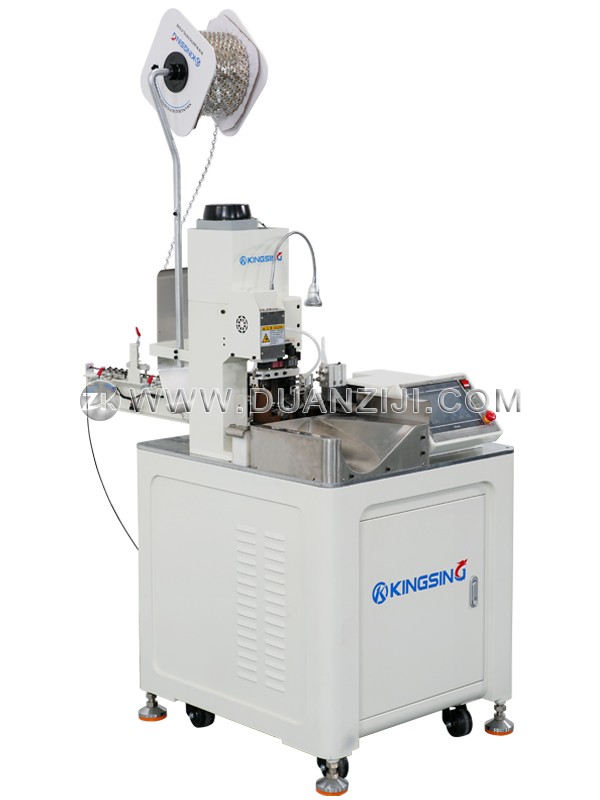

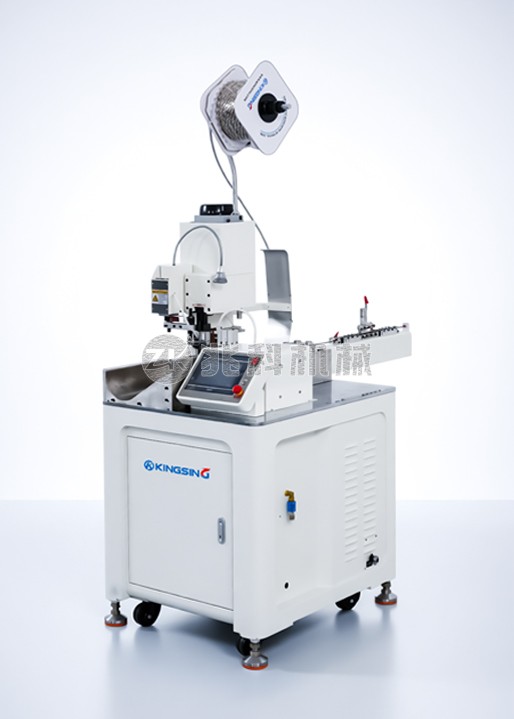

通用型单头全自动端子机

  • 型号:ZK-A103系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

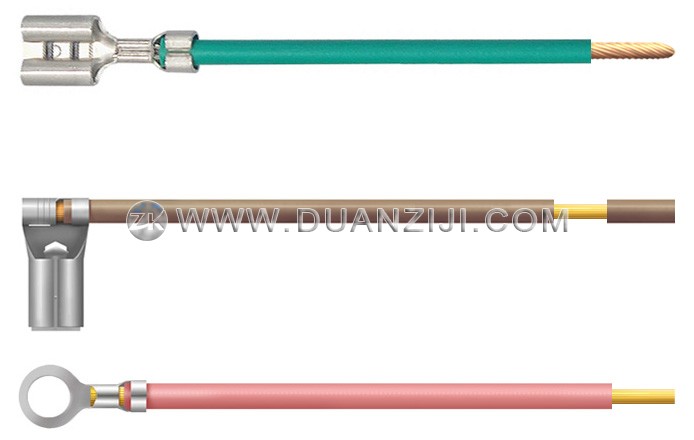

  1. 本系列为通用型单头全自动端子机,共包括3个子型号(详见技术参数)。本机可将线材定长切断,一头剥皮扭线,另一头打端子。进线口配有3组调直器,可将线材自动拉直,提高机器运行的稳定性。多组送线轮共同送线可以防止线材打滑,提高送线精度。

  2. 端子机采用球墨铸铁一体成型,整机刚性强,压接尺寸稳定,压接行程默认是30mm,采用标准的OTP卡口模具,另外也可以订制40mm行程的机型,可使用各种欧式模具。还可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。

  3. 一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的压接模具和进线导管即可。彩色触摸屏操作界面,参数设置直观易懂,裁线长度、剥皮长度、扭线力度、压接位置等参数均可在程序中设置。程序记忆功能可将不同产品的加工参数保存到不同的程序号中,切换产品时可以一键调出相应的压接参数。

下载: (1) (2)
机器型号ZK-A103SZK-A103TZK-A103U
适用线径0.1~2mm20.1~2mm20.1~4mm2
送线方式四轮送线四轮送线八轮送线
扭线功能
最大压力2T2T3T
机器净重260kg280kg300kg
外形尺寸650*700*1500mm650*700*1500mm700*800*1500mm

裁线长度:45~9999mm

剥皮长度:≤15mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

压接行程:30mm(可订制40mm行程机型)

适用端子:横送端子、直送端子等

生产效率:4000~5000条/时

操作界面:彩色触摸屏

选配功能:端子压力监测仪、长线输送带、安全防护罩

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz
