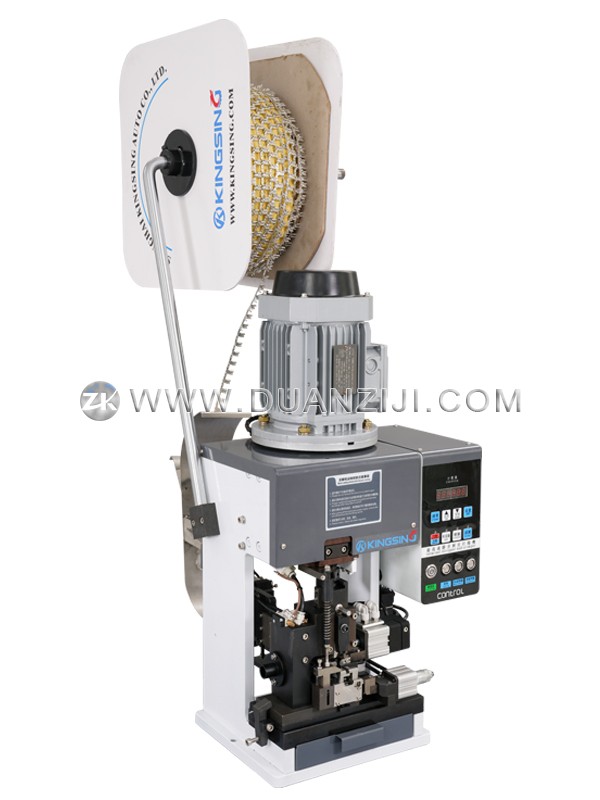

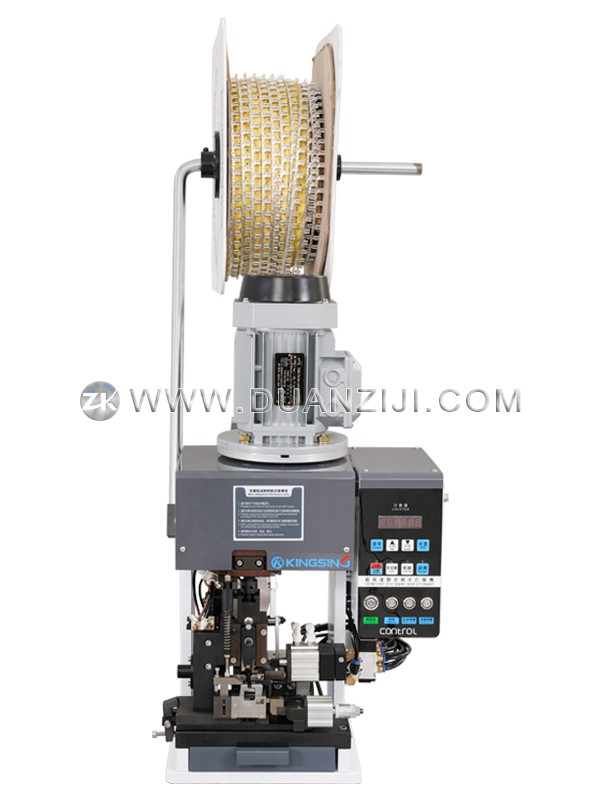

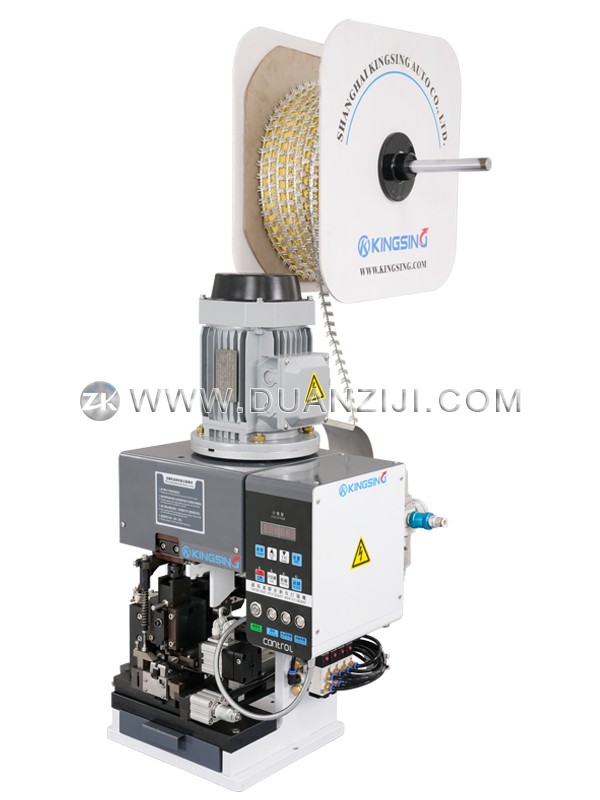

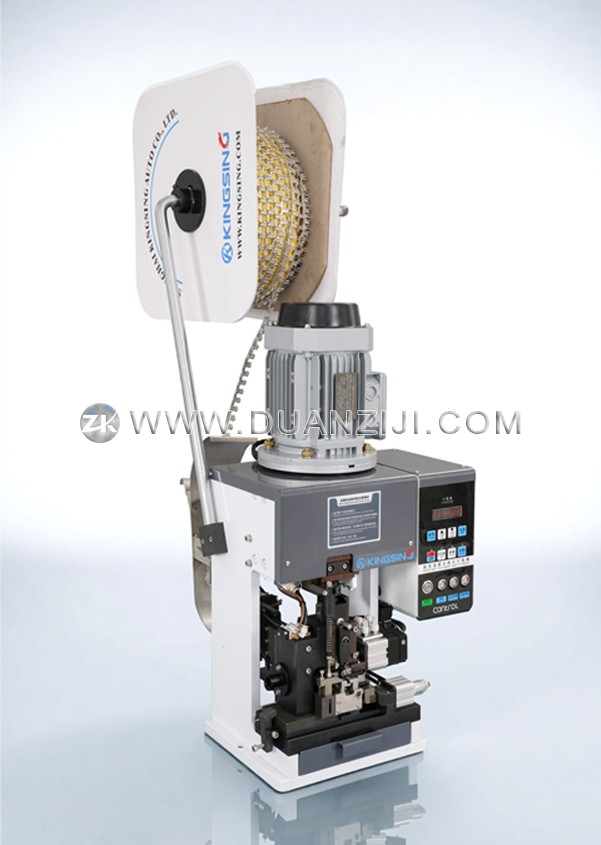

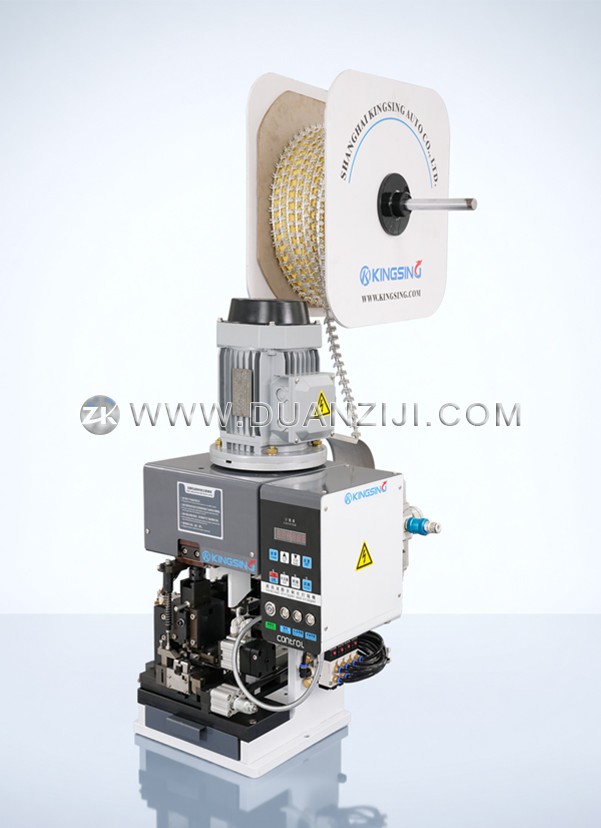

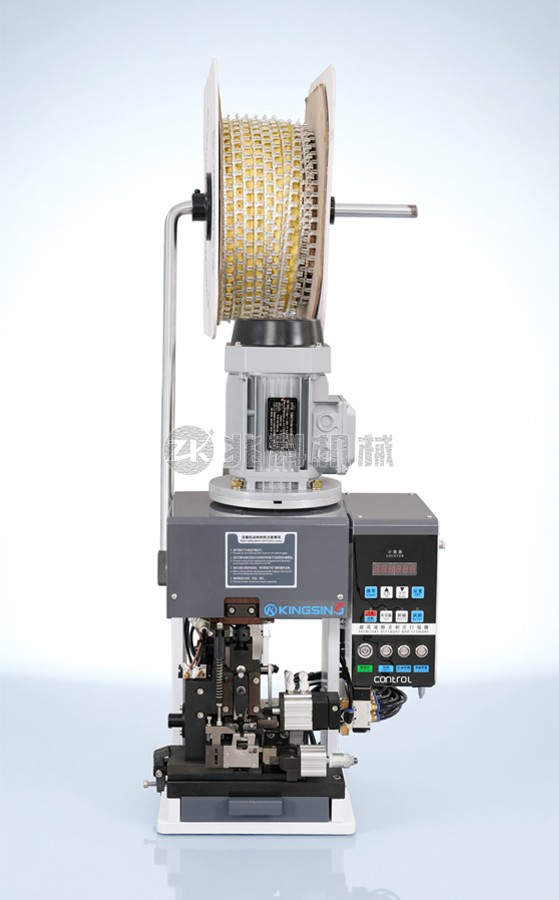

旗形端子剥皮打端机

  • 型号:ZK-T300F
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这款连剥带打端子机专为压接旗形端子而设计,压接力度可达3T,可以压接各种旗形端子,一机可以压接多种不同的端子,只需更换相应的模具即可。电线无需预先剥皮,直接将线头放入压接位置即可,机器将自动先剥皮再压接端子。将剥皮和打端子的工艺流程合并在一起可以有效降低人工成本,产品一致性也可得到提升,特别适用于护套线芯线的剥皮打端子操作。

  2. 本机采用变频马达进行精密控制,具有低噪音、低耗电、速度快、精度高的特点。压力可达3T,最大可加工1.5mm2的线材。剥皮动作由气缸传动,剥皮刀的切线深度可以精准调节,剥皮长度准确,压接定位精准。废线皮采用真空吸料的方式自动通过管道排出,可以保持工作环境的清洁。

  3. 可选配端子压力监测仪,实时监测每次压接过程的压力曲线变化并与标准样本比对,当压力变化超出许可的范围后自动报警,可有效排除不良品,比如断铜丝、铜丝飞出、压接深度异常、刀片破损等导致的不良均可自动检出。

下载: (1)

适用线径:AWG16~32

剥皮长度:1~10mm

误差范围:0.05~0.1mm

端子机出力:3.0T

模具行程:35mm

适用端子:旗形端子

生产效率:1000~2000条/时

气压要求:0.4~0.6Mpa

工作电压:200~240V 50/60Hz

额定功率:1100W

机器净重:85kg

外形尺寸:500*420*700mm
