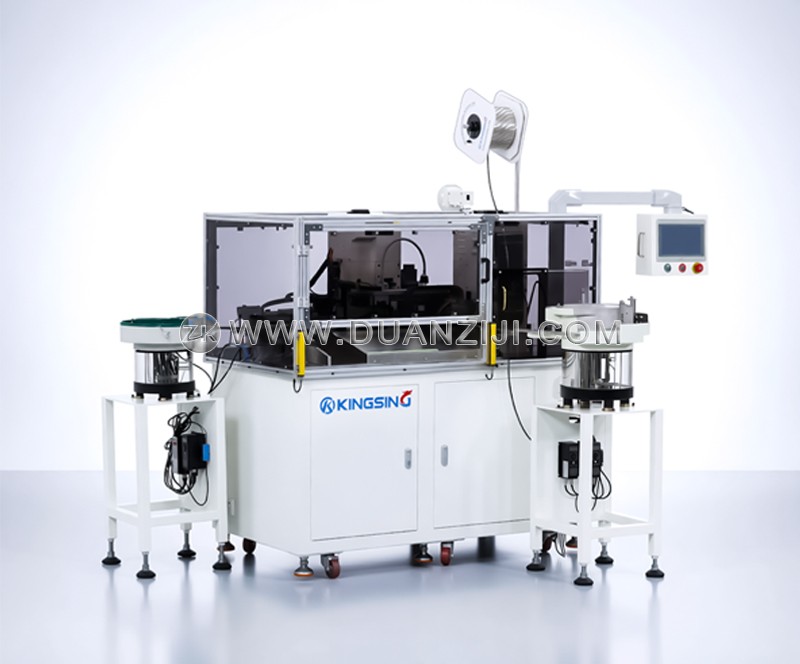

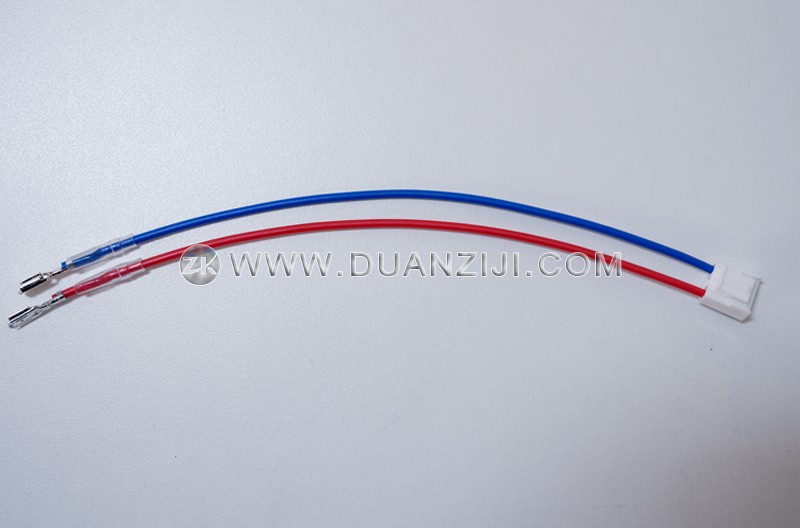

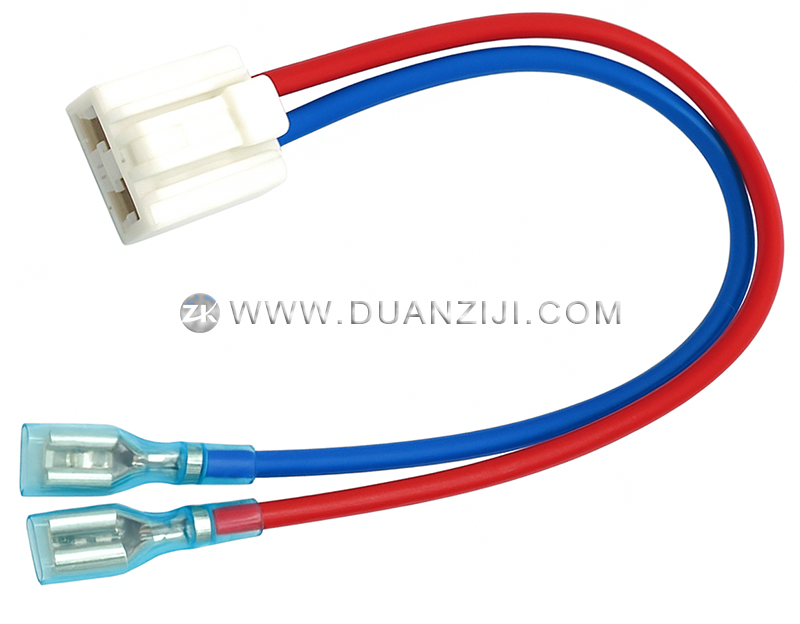

这是一台全自动穿绝缘护套和插胶壳端子机,集裁线、剥皮、两头打端子、一头穿绝缘护套、另一头插胶壳等功能于一体,绝缘护套和胶壳通过振动盘自动送料。本机默认支持3种颜色的电线(可订制),颜色顺序可以在程序中任意指定,每种颜色的线都可以多次取用,比如可以每种颜色取2次线,在打端子后自动依次插入6孔胶壳内。
整机采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如可以关闭穿护套和插胶壳的功能。更换端子时,只需更换相应的压接模具、振动盘送料系统以及相应的穿入治具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。
裁线剥皮和平移机构均采用高精度伺服电机驱动,切刀采用正反丝杆结构,剥皮精度高。本机采用平移机构替代了传统的旋转机构,线材在加工过程中始终保持平直的状态,定位精准,有效解决了因线材弯曲而导致的不稳定问题,可以轻松应对各种高标准的线材加工。
端子压接机采用球墨铸铁一体成型,整机刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。另外还可以选配视觉检测系统,对压接后的外观及尺寸进行检测,确保产品质量。端子压接机标配采用变频马达驱动,也可以选配伺服型端子压接机。
彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。
适用线径:AWG24~14 (0.2~2.5mm2)
线材数量:2~8色可订制
裁线长度:75~9999mm(可订制)
剥皮长度:≤10mm(可订制)
裁线精度:±(0.5+L*2‰) L=裁线长度
最大压力:2T(可订制3T机型)
压接行程:30mm(可订制40mm行程机型)
适用端子:横送端子、直送端子、旗形端子等
生产节拍:每孔位2秒
气压要求:0.5~0.8Mpa
额定功率:2000W
工作电压:220V 50/60Hz(可订制110V)
机器净重:≈500kg
外形尺寸:1500*800*1860mm
可选配置:长线输送带、安全防护罩、端子压力监测仪、视觉检测系统、伺服型端子机、电脑工控系统
