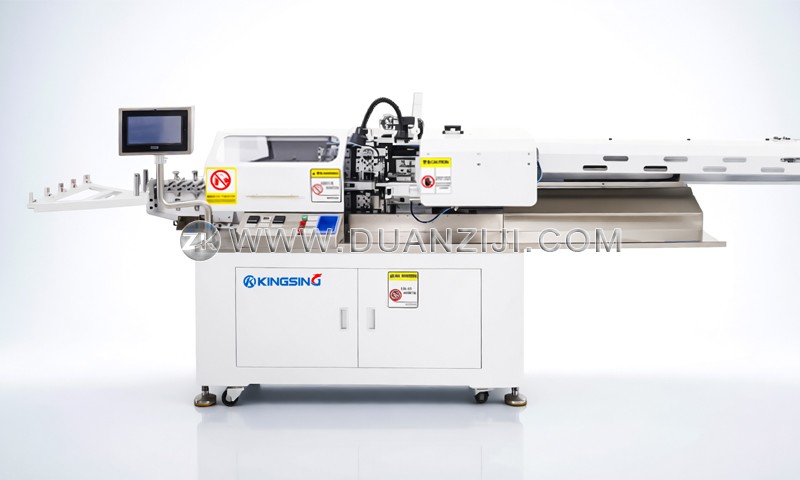

全自动护套线剥皮扭线沾锡机

  • 型号:ZK-W580
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

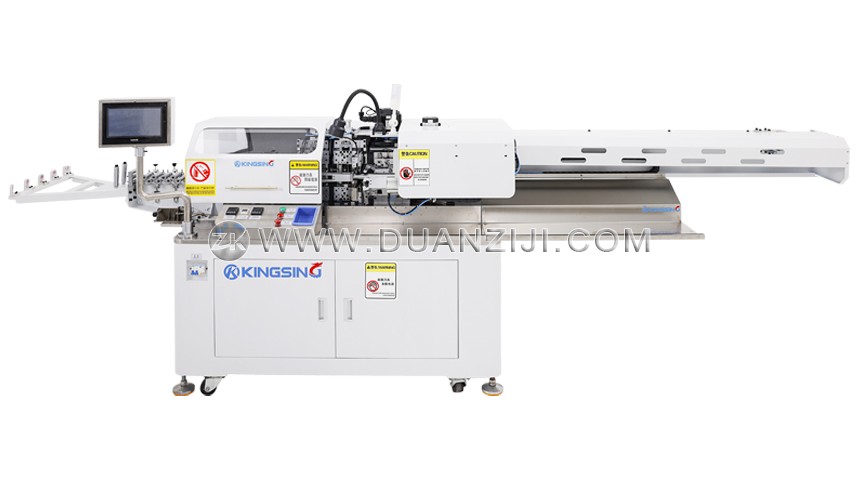

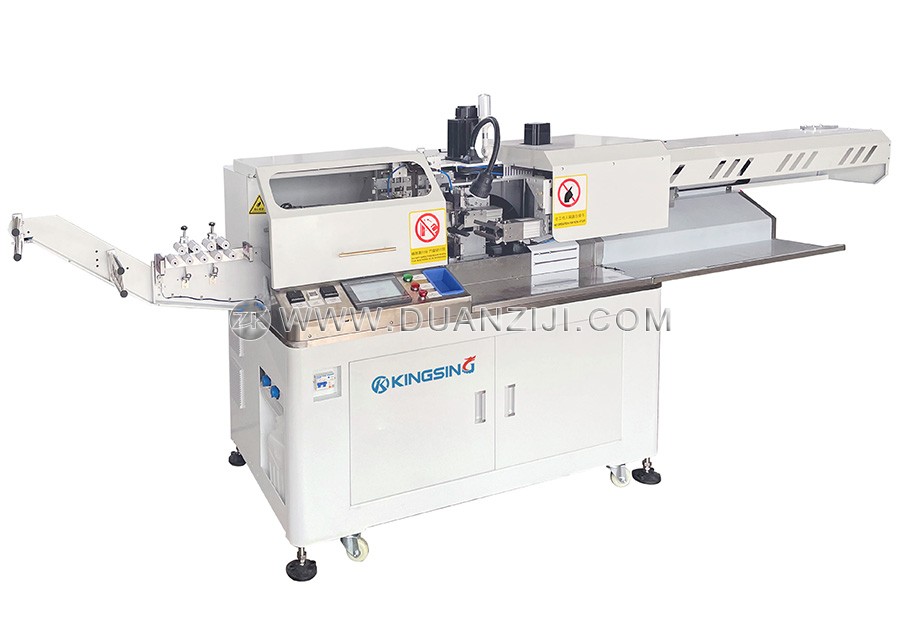

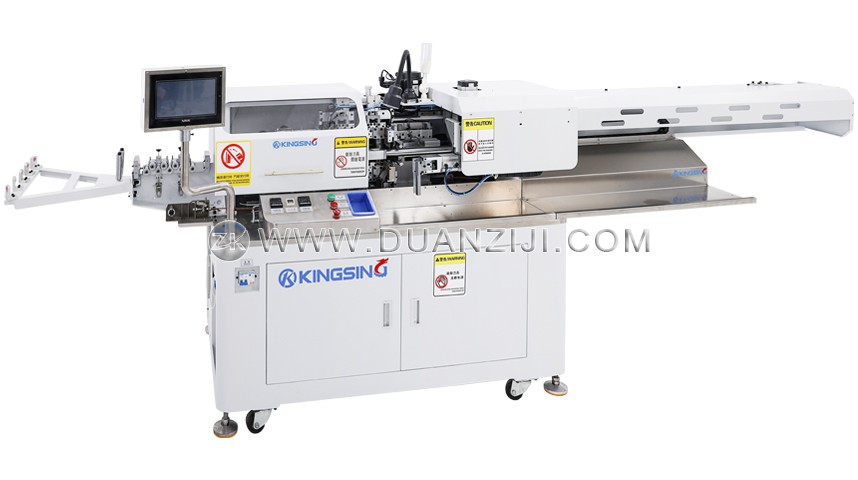

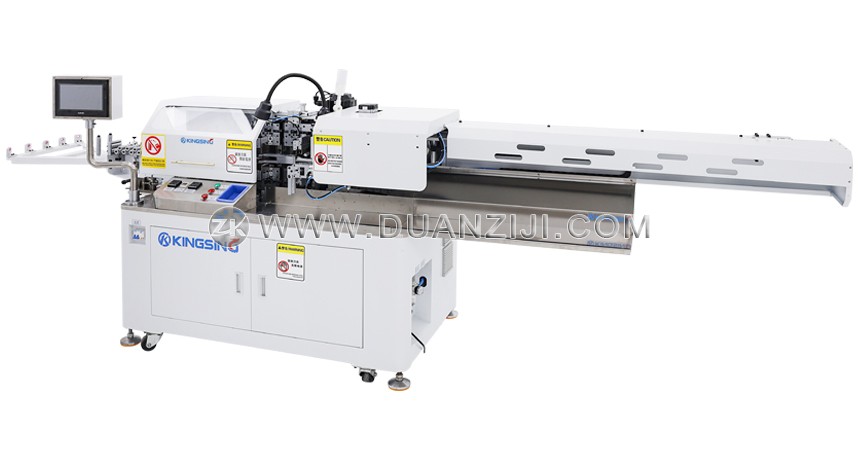

  1. 这是一台全伺服多芯圆护套线双头剥线沾锡机,集裁线、剥外护套、剥芯线、扭线、上锡等功能于一体,可全自动完成双头扭线沾锡。本机采用丝杆拉线的方式送线,裁线精度高,切断长度可根据需求订制,标准机最大裁线长度为1.5米,最大可订制20米裁线长度的机型。

  2. PLC和彩色触摸屏控制系统,整机做工精密,运动部件共采用12套伺服电机伺驱,动力强劲。支持同时加工多条线,外径在6mm以下的护套线可以同时加工5条线,大幅提升生产效率。独特的沾锡结构,可以保证芯线沾锡时不会粘连在一起。


下载: (1) (2) (3)

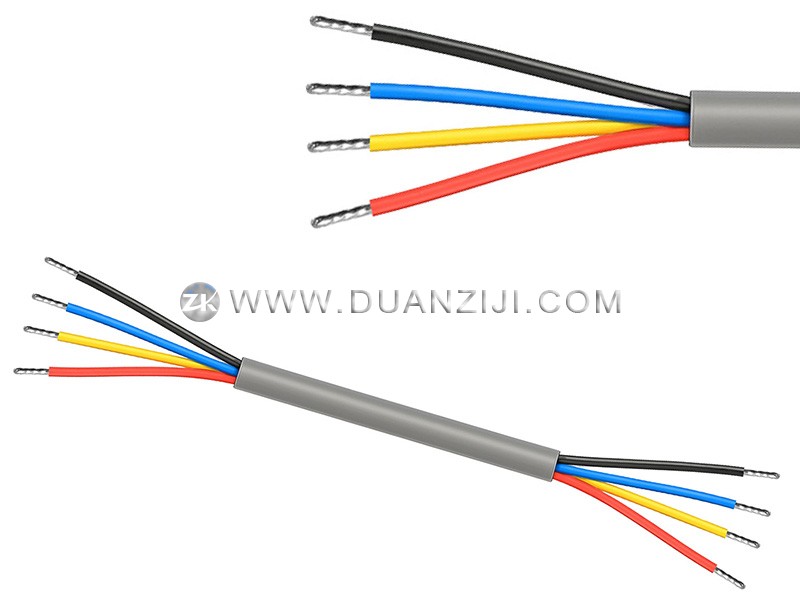

适用线材:多芯护套线、橡胶线、PVC线、硅胶线

适用线径:≤Φ8mm

裁线长度:120~1500mm(最大可订制20米长)

切断精度:±1mm(10米长误差为±2mm)

外护套剥皮长度:线头≤55mm,线尾≤190mm

芯线剥皮长度:线头≤22mm,线尾≤18mm

裁线能力:外径6mm以内可同时加工5条线

生产效率:2000条/时(裁线长度500mm)

控制系统:PLC和10寸彩色触摸屏

电机类型:12套伺服电机(总线)

工作电压:220V 50/60Hz

额定功率:3500W

机器净重:380kg

外形尺寸:3900*850*1650mm
