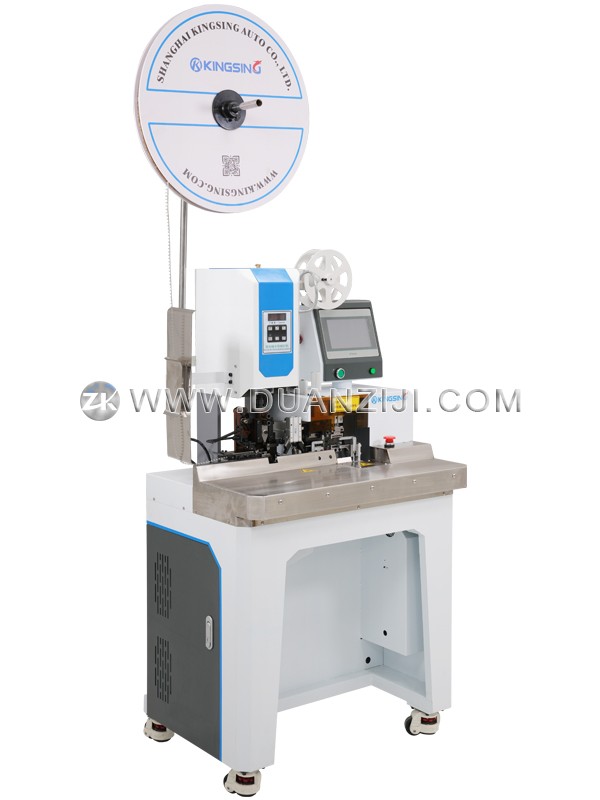

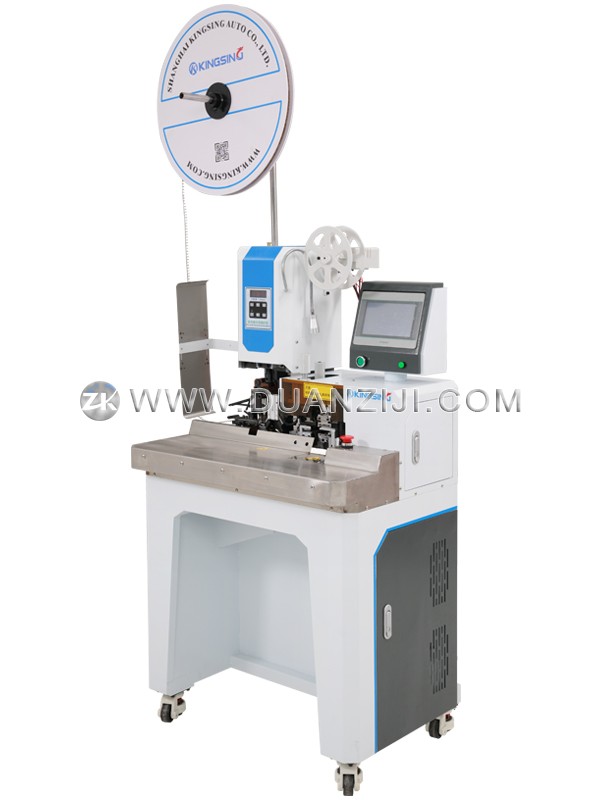

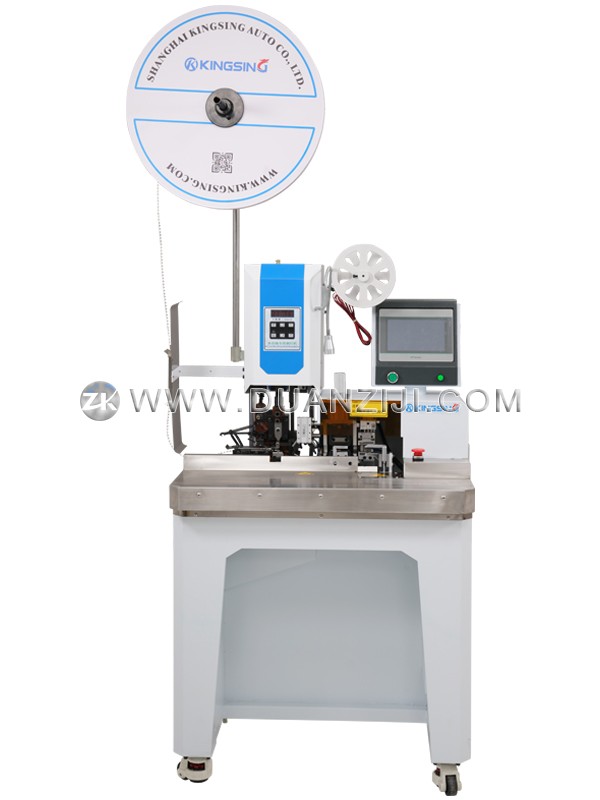

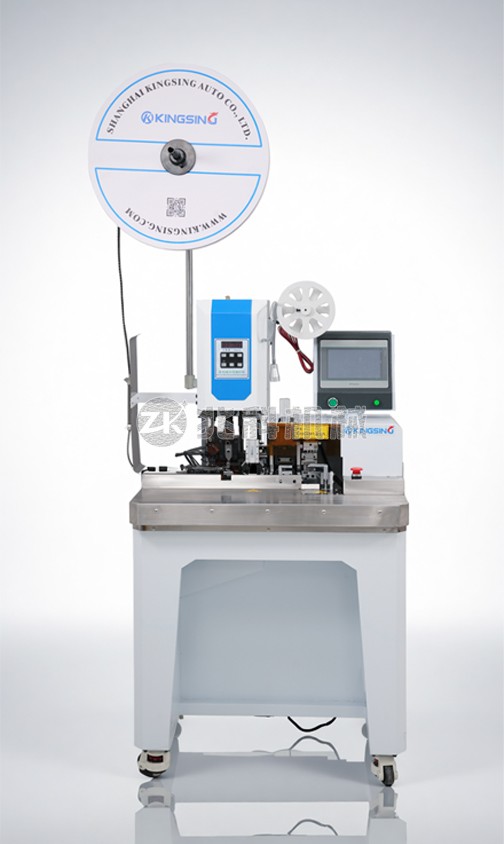

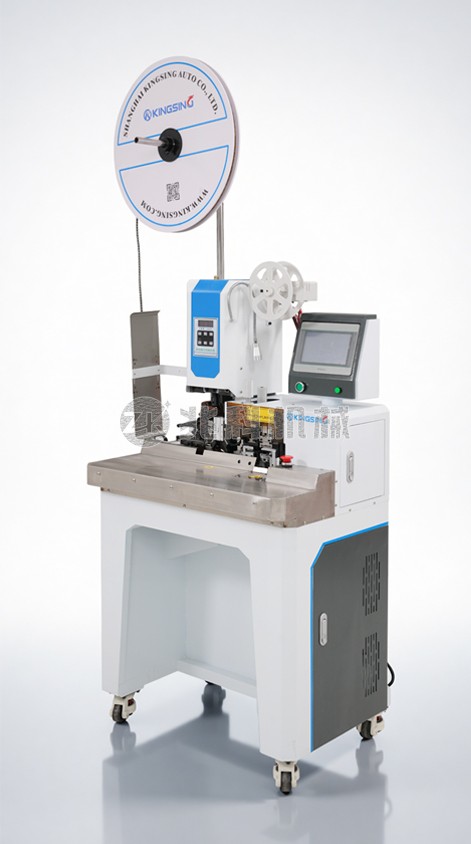

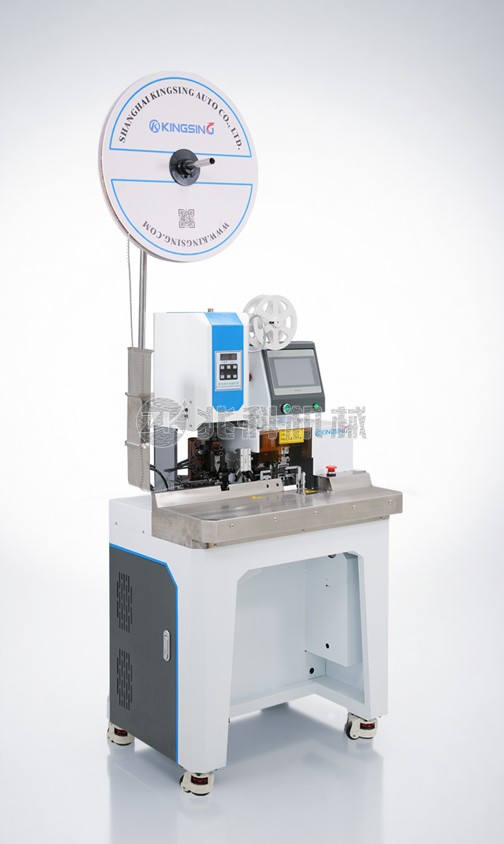

经济型多芯线连剥带打端子机

  • 型号:ZK-T902A
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台经济型护套线芯线剥皮打端机,专为加工多芯护套线的芯线而设计,操作人员只需手工把线头放入治具内,机器即可自动完成芯线整平、剪齐、剥皮、打端子的动作,大大提高了多芯线打端子的生产效率。特殊设计的芯线整平机构可以自动把芯线整理平整,端子压接完毕后处在同一条直线上,方便后期插胶壳。

  2. 一台机器可以加工多种不同的产品,只需更换相应的压接模具和定位治具即可,压接模具采用标准OTP卡式模具,支持快速更换模具。彩色触摸屏操作界面,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数。机器上还配有自动卷纸器、端子料带切断和吸废料装置,可以保持工作环境的清洁。

下载: (1)

适用线材:多芯护套线

适用线径:AWG28~18(0.1~1.0mm2

芯线数量:最多12芯(超过12芯的可以分多次加工)

芯线外径:Φ0.6~3.3mm

外护套剥皮长度:≥35mm

芯线剥皮长度:≤10mm

适用端子类型:横送端子或直送端子

端子机出力:2T

压接行程:30mm

操作界面:7寸彩色触摸屏

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:100kg

外形尺寸:800*600*1350mm
