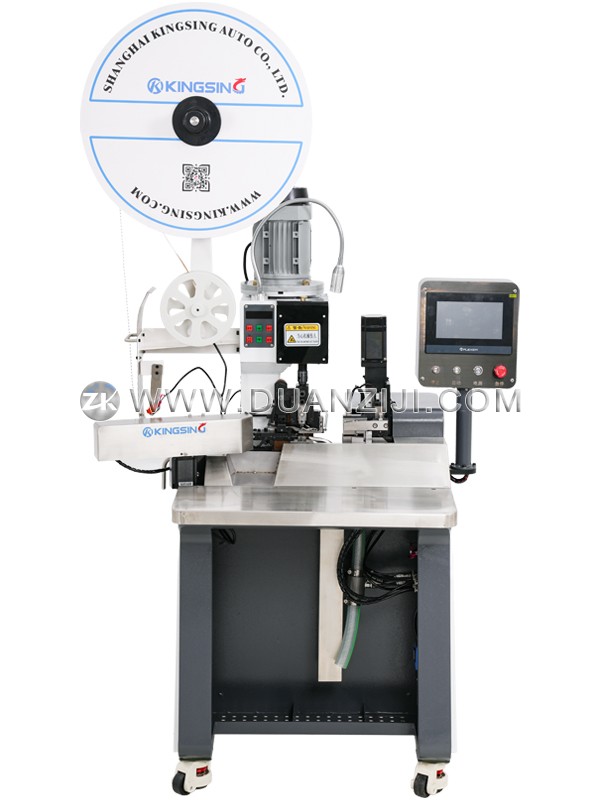

排线自动剥皮分线端子机

  • 型号:ZK-T910F
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

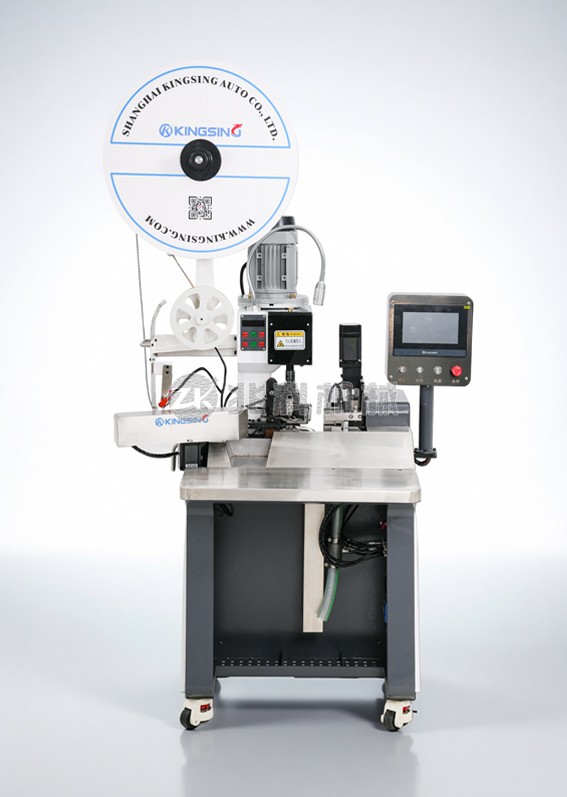

  1. 本机专为排线打端子而设计,最大可加工20Pin的排线,线材无需预先剥皮和分线,操作人员只需把线头放入治具内,机器即可自动完成排线的分线、剥皮、打端子的动作。一台机器可以加工多种不同的产品,分线治具需根据线材订制。由于本机自带分线和剥皮功能,在减少工艺流程提高效率的同时,还有利于提高机器的稳定性,避免了预先剥皮分线的线材在搬运过程中出现变形导致的不稳定问题。

  2. 整机做工精密,平移、分线、剥皮等机构采用电机驱动,定位精准,剥皮长度、切线深度、分线长度、打端子位置等参数均可在程序中设置,无需手工调节螺丝。彩色触摸屏操作界面,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数。机器上还配有自动卷纸器、端子料带切断和吸废料装置,可以保持工作环境的清洁。

下载: (1) (2)

适用线材:排线、双并线、护套线芯线

适用线径:AWG28~18(0.1~1.0mm2

线材外径:Φ0.6~3.3mm

芯线剥皮长度:≤10mm

芯线数量:排线最多20Pin(护套线最多12芯)

排线分线长度:≥25mm(更短可订制)

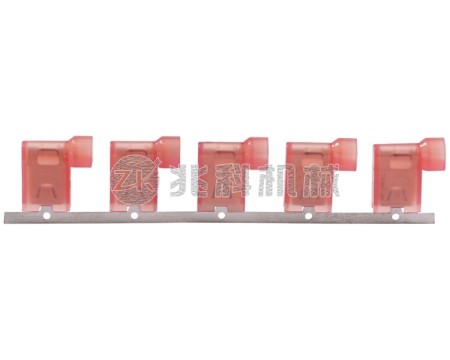

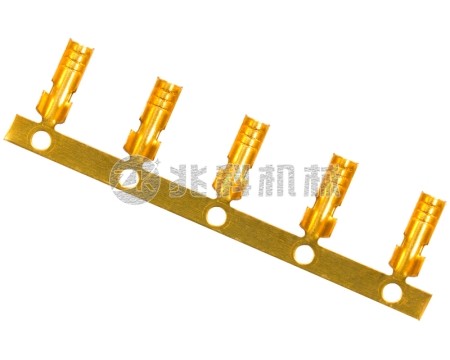

适用端子类型:横送端子或直送端子

端子机出力:2T

压接行程:30mm

操作界面:7寸彩色触摸屏

气压要求:0.4~0.6Mpa

工作电压:220V 50/60Hz

机器净重:150kg

外形尺寸:850*550*1350mm

标签: 排线端子机
