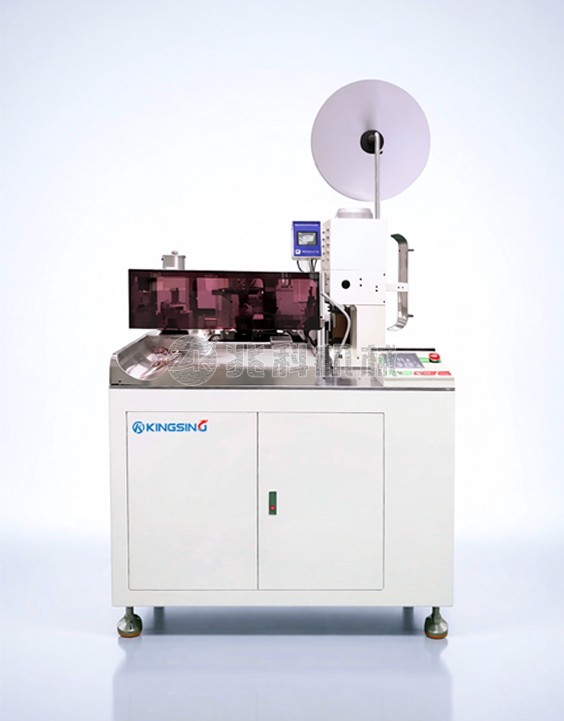

多芯护套线自动沾锡端子机

  • 型号:ZK-A192N
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台全自动多芯护套线扭线沾锡端子机,专为加工2~13芯的护套线而设计,集裁线、外护套剥皮、芯线剪齐、芯线剥皮、一头扭线上锡、另一头打端子等多种功能于一体。分线夹会把芯线自动排列整齐,端子压接完成后处于同一直线上,方便后期的插胶壳作业。在上锡之前,芯线会被夹具错位分开,确保上锡时不会出现芯线粘连在一起的情况。

  2. 本机采用模块化柔性设计的理念,一台机器以加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如可以关闭扭线上锡的功能。更换线材和端子时,只需更换相应的压接模具、剥皮刀、定位治具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。

  3. 裁线剥皮和平移机构均采用高精度伺服电机驱动,切刀采用正反丝杆结构,剥皮精度高。本机采用平移机构替代了传统的旋转机构,线材在加工过程中始终保持平直的状态,定位精准,有效解决了因线材弯曲而导致的不稳定问题,可以轻松应对各种高标准的线材加工。

  4. 端子压接机采用球墨铸铁一体成型,整机刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。端子压接机标配采用变频马达驱动,也可以选配伺服型端子压接机。

  5. 彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。

适用线材:多芯护套线(2~13芯)

电缆外径:Φ3~7mm

芯线范围:AWG28~18(0.1~1.0mm2)

其它条件:外护套和芯线之间不可以有其它填充物,比如编织网

裁线长度:120~9999mm(可订制)

外护套剥皮长度:线头30~120mm,线尾30~60mm

芯线剥皮长度:≤8mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

最大压力:2T(可订制3T机型)

压接行程:30mm(可订制40mm行程机型)

适用端子:横送端子、直送端子

生产效率:1000~1500条/时(5芯护套线,1000mm)

操作界面:彩色触摸屏

气压要求:0.5~0.8Mpa

额定功率:2300W

工作电压:220V 50/60Hz(可订制110V)

外形尺寸:1450*900*1560mm

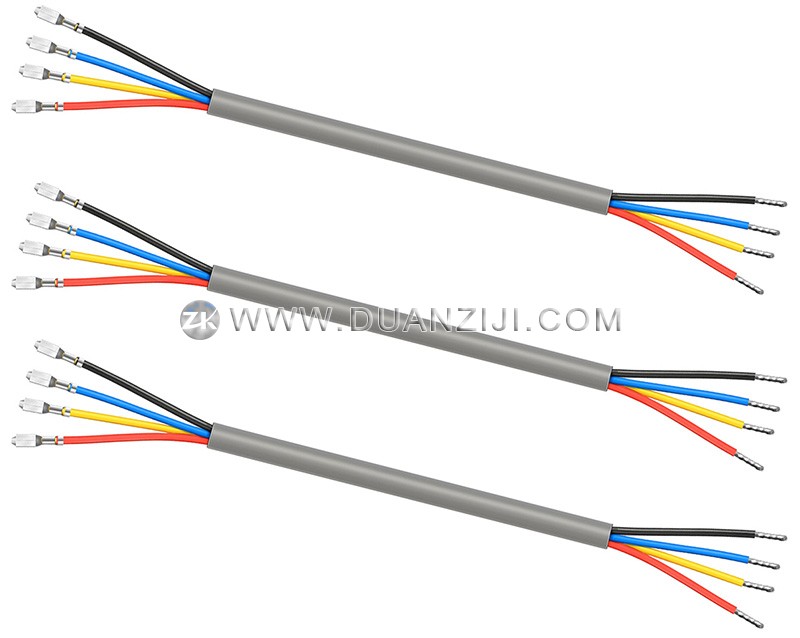

主要功能:一头打端子,另一头扭线上锡

可选配置:长线输送带、安全防护罩、端子压力监测仪、伺服型端子机、电脑工控系统
