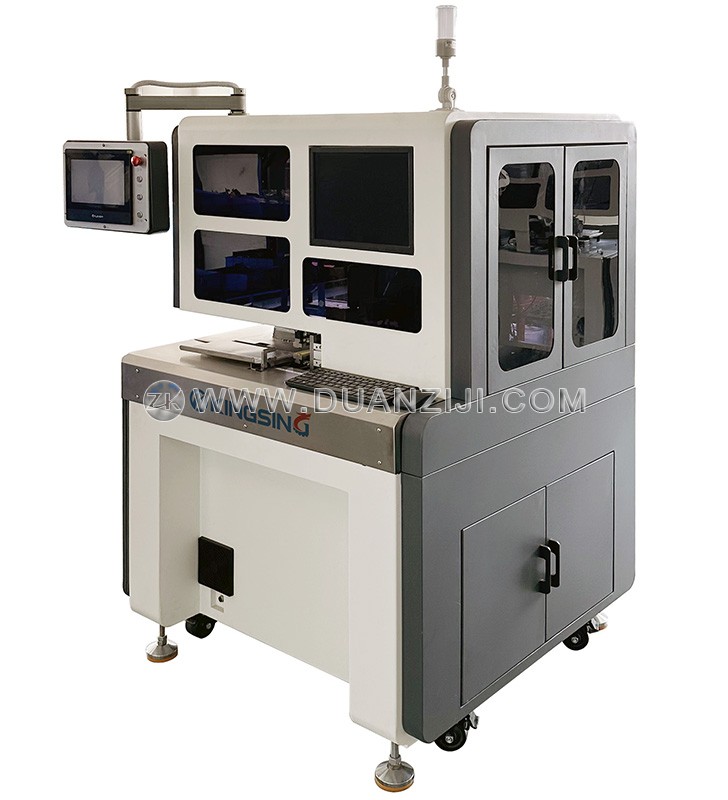

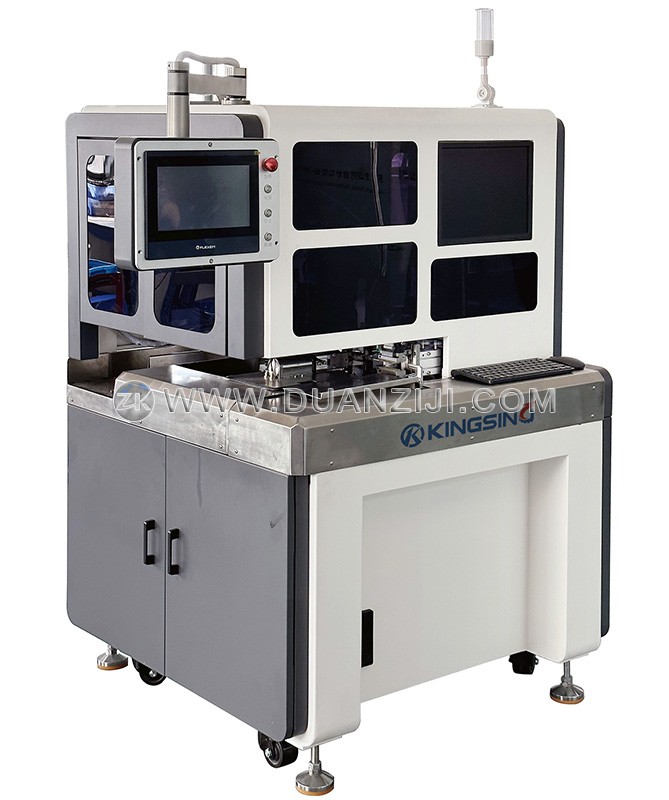

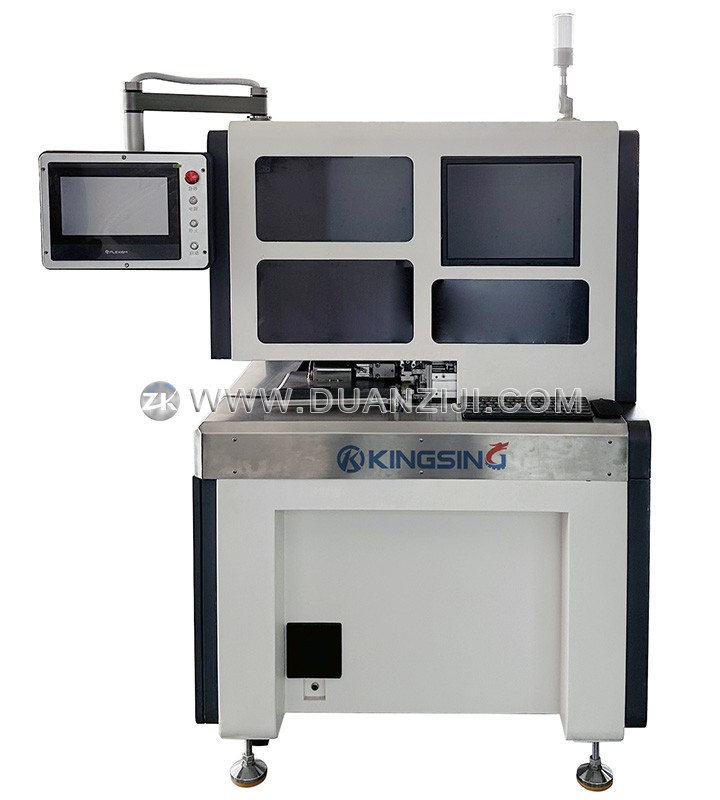

多芯线剥皮打端子穿胶壳

  • 型号:ZK-A111H
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台半自动多芯护套线剥皮打端子插胶壳设备,操作人员需要手工把芯线按指定的颜色顺序卡入治具中,然后机器即可自动完成芯线剪齐、剥皮、压接端子、插胶壳的动作,胶壳通过振动盘自动送料。本机内置CCD视觉检测系统,可检测压接后的端子外观、插胶壳后的效果以及芯线的颜色顺序等。还可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。

  2. 整机采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品。更换端子时,只需更换相应的压接模具、振动盘送料系统以及相应的穿入治具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。护套线的芯线通常有多种颜色,对于芯线数量在3条以上的情况,目前全自动设备很难实现自动将芯线按指定的颜色顺序排好,因此本机采用人工排线序的方式解决此问题,然后由机器自动完成其余的工作,大大提高了多芯护套线插胶壳的生产效率。

  3. 彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。

适用线径:AWG28~12 (0.1~2.5mm2)

芯线外径:Φ0.6~2.5mm

线材种类:2~12芯护套线(或排线)

外护套剥皮长度:2~5芯最短34mm,6~12芯最短40mm

芯线剥皮长度:≤10mm(可订制)

端子类型:连续横送端子

最大压力:1.5T

压接行程:30mm(可订制40mm行程机型)

操作界面:彩色触摸屏(可选配电脑工控系统)

内置功能:CCD视觉检测系统

可选配置:端子压力监测仪、电脑工控系统

气压要求:0.5~0.7Mpa

额定功率:2000W

工作电压:220V 50/60Hz(可订制110V)

机器净重:300kg

外形尺寸:1265*1200*1750mm
