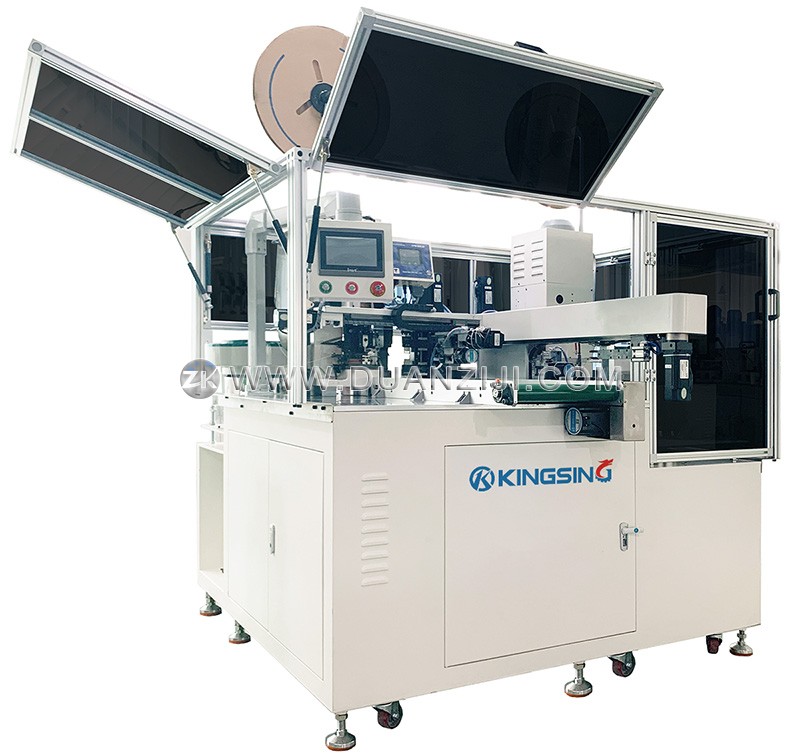

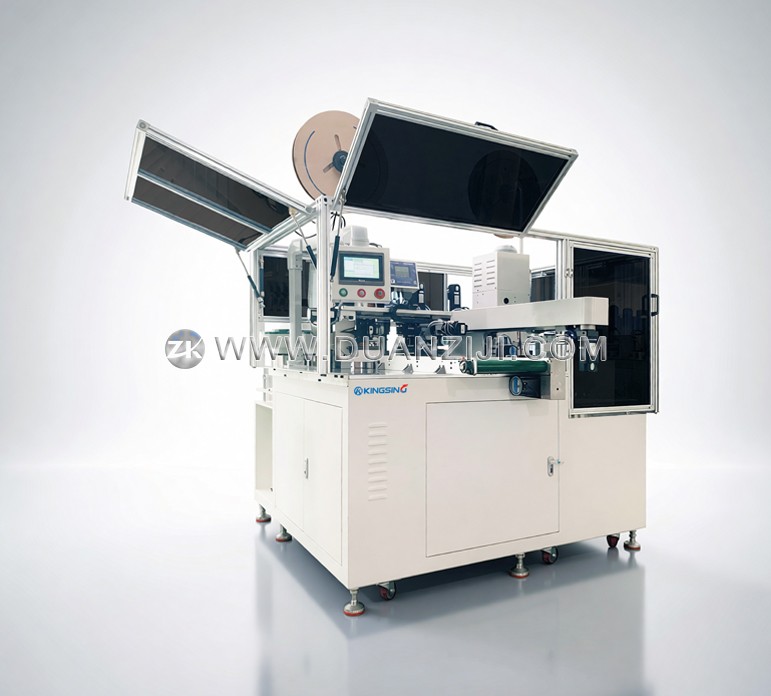

这是一台多线型全自动双头插胶壳端子机,集裁线、剥皮、两头打端子、两头插胶壳等功能于一体,胶壳通过振动盘自动送料。本机采用多条线同时进线的方式工作,支持2~12条线同时进料,多条线同时完成裁线、剥皮、打端子、插胶壳的动作,大大提高了生产效率。针对宽度较小的胶壳,还可以同时加工多组线材,实现产能翻倍。
整机采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如在关闭穿胶壳的功能后,可以作为普通的双头全自动端子机来使用。更换端子时,只需更换相应的压接模具、振动盘送料系统以及相应的穿入治具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。
裁线剥皮和平移机构均采用高精度伺服电机驱动,切刀采用正反丝杆结构,剥皮精度高。本机采用平移机构替代了传统的旋转机构,线材在加工过程中始终保持平直的状态,定位精准,有效解决了因线材弯曲而导致的不稳定问题,可以轻松应对各种高标准的线材加工。
端子机采用球墨铸铁一体成型,整机刚性强,压接机构由高精度伺服电机驱动,压接高度稳定,另外可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。还可以选配视觉检测系统,对压接后的外观及尺寸进行检测,确保产品质量。
彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。
适用线径:AWG28~18 (0.1~1.0mm2)

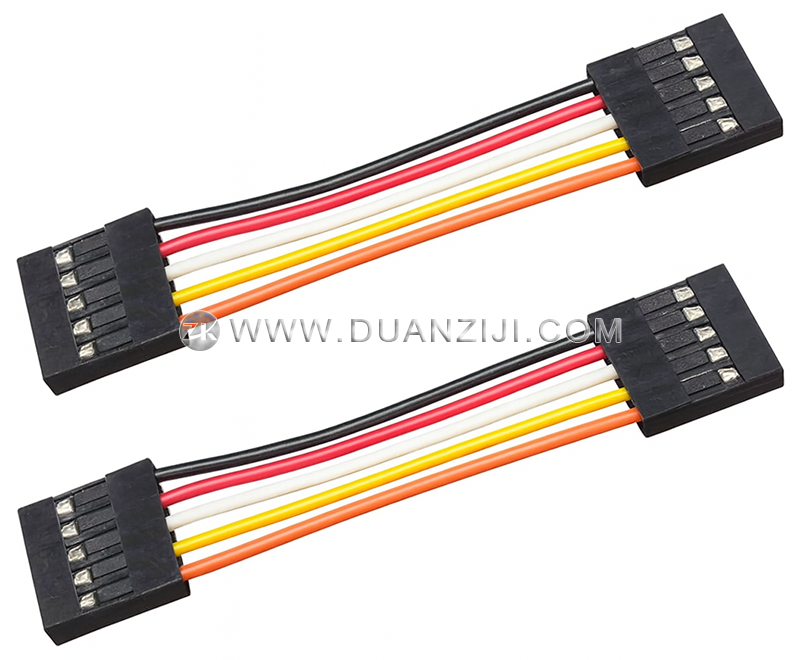

线材类型:电子线或排线
进线数量:2~12条(或2~12排)
端子类型:1.0,1.25,2.0,2.54等
胶壳宽度:≤45mm(可以一出多,总宽度≤45mm)
裁线长度:40~800mm(可订制)
剥皮长度:≤10mm(可订制)
裁线精度:±(0.5+L*2‰) L=裁线长度
最大压力:2T(可订制3T机型)
压接行程:30mm(可订制40mm行程机型)
生产效率:450~600条/时(200mm,10Pin)
气压要求:0.5~0.8Mpa
额定功率:2500W
工作电压:220V 50/60Hz(可订制110V)
外形尺寸:1700*1900*1600mm
可选配置:长线输送带、安全防护罩、端子压力监测仪、视觉检测系统、电脑工控系统
