高精密全伺服扭线沾锡端子机

  • 型号:ZK-A113N
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

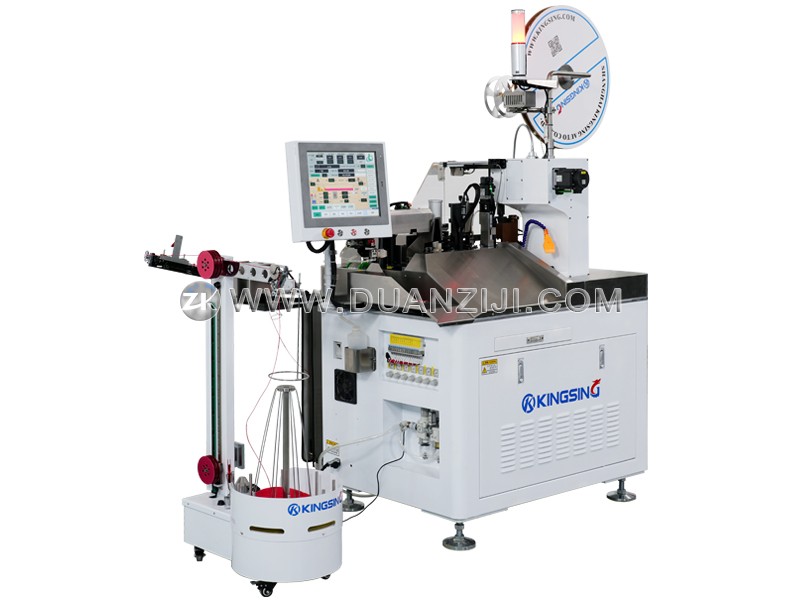

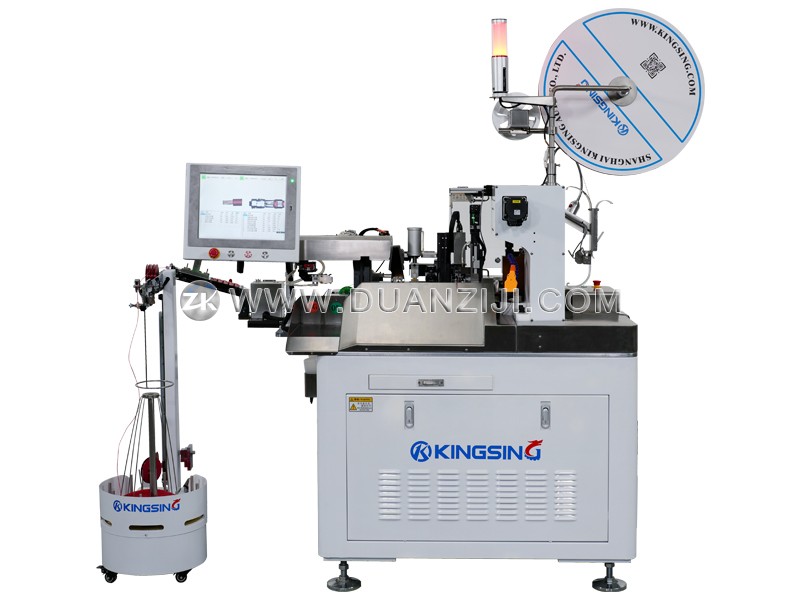

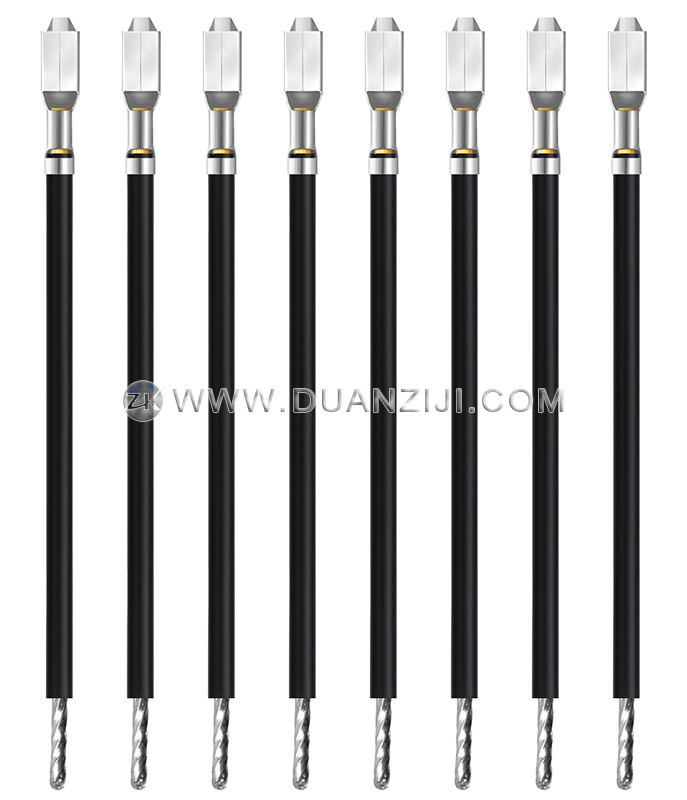

  1. 这是一台全伺服扭线沾锡端子机,集送线、裁线、剥皮、扭线上锡、打端子等功能于一体,适用于压接各种盘装的横送端子和直送端子,可全自动将线材定长切断并两头剥皮,一头扭线上锡,另一头打端子。本机配有无张力自动送线机,可以使线材始终保持松弛的状态,实现无张力送线,确保送线精度和稳定性。

  2. 整机做工精密,主要运动部件均采用高精度伺服电机驱动,机器内共包含10套三菱伺服电机,所有气缸均采用SMC品牌。端子压接机也由伺服电机驱动,端子的压接高度可以直接在程序中设置,无需手工调节螺丝。内置压力监测仪和视觉检测系统,压力监测仪可以实时监测每次端子压接过程的压力曲线变化,当压力异常时可以自动报警停机。CCD视觉检测系统采用德国进口巴斯勒相机,可以对剥皮和压接后的外观进行检测,确保产品质量。

  3. 本机采用电脑工控系统,Windows操作界面,各基参数设置直观易懂,压力监测和CCD视觉检测均集成在同一套软件中显示。支持网络连接,可通过局域网和MES系统对接,实现远程读取和设置参数,远程派发生产任务等功能。程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的参数。

  4. 采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如可以关闭上锡功能作为普通的单头全自动端子机来使用。更换端子时,只需更换相应的压接模具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。

下载: (1)

适用线径:AWG30~14 (0.05~2.5mm2)

裁线长度:35~9999mm(可订制)

剥皮长度:≤15mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

送线速度:3m/s

最大压力:2T

压接行程:30mm(可订制40mm行程机型)

适用端子:横送端子、直送端子、旗形端子等

检测装置:压力监控、CCD视觉检测

生产效率:1500~2000条/时

操作界面:电脑工控系统(Windows系统)

气压要求:0.5~0.8Mpa

额定功率:3500W

工作电压:220V 50/60Hz(可订制110V)

机器净重:550kg

外形尺寸:1480*950*1780mm
