高精密全伺服双头全自动端子机

  • 型号:ZK-A204L
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

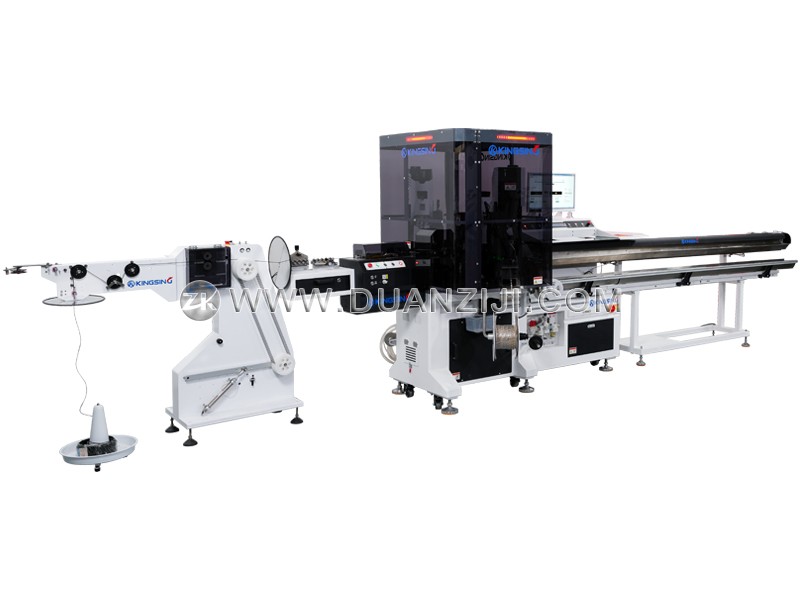

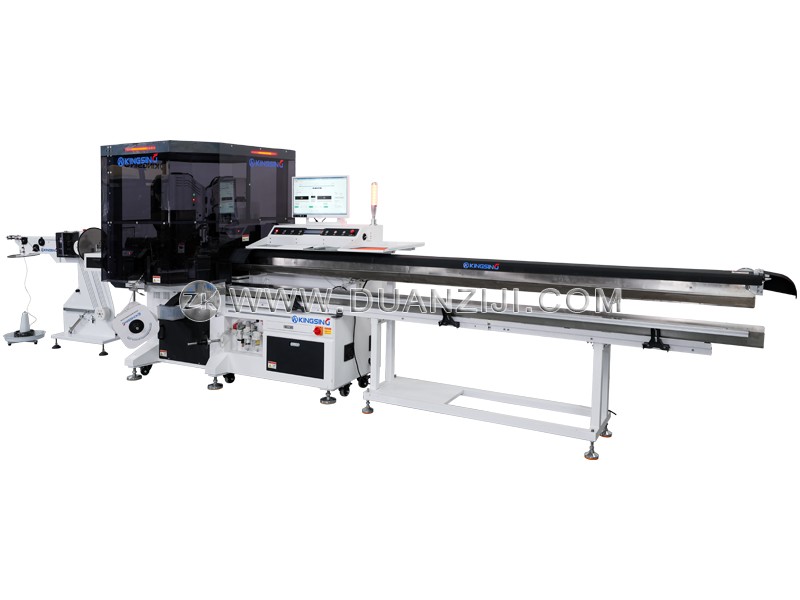

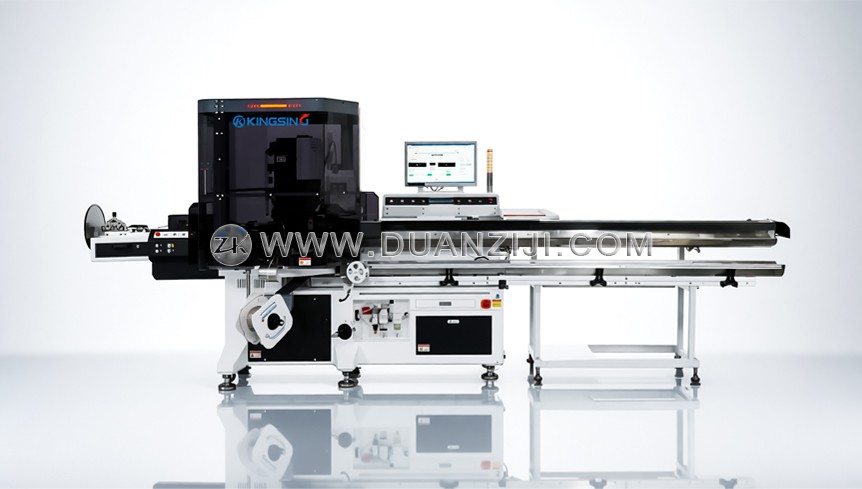

  1. 这是一款高精密全伺服双头全自动端子机,集裁线、剥皮、双头打端子等功能于一体。本机配有自动送线机,可以保持恒定的张力送线,确保送线的稳定性,同时采用皮带送线机构替代了传统的滚轮送线,皮带轮大大增加了与线材的接触面积,既有利于提高送线精度,也有利于保护线材,线皮表面无压痕。内置3米输送带,可将加工好的线材平直整齐地放入收料盘中。本机可满足各种高端线材的加工要求。

  2. 整机做工精密,采用日本THK模组,SMC气缸,欧姆龙传感器,三菱伺服电机。送线、剥皮、旋转、端子压接等运动部件均采用伺服电机驱动,压接高度可以直接在程序中设置。内置压力监测仪,可以实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。内置CCD双镜头视觉检测系统,采用德国进口镜头,可以对剥线效果和端子压接的效果进行检测,确保成品线材的品质。不良品可以自动剪断防呆。

  3. 采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的压接模具和进线导管即可,各功能模块可以在程序中自由开启和关闭。机器平台上预留了2个穿防水栓工位,可以选配单头穿防水塞或双头穿防水塞的功能。

  4. 电脑工控系统,Windows操作界面,支持网络连接,可通过局域网与MES系统对接。程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数。本机还配有升降式安全防护罩,既方便技术人员调试设备,又可以保证操作安全。

下载: (1)

适用线径:AWG26~12(0.2~4.0mm2

送线方式:皮带送线

裁线长度:60~9999mm

输送带长度:3米(可收3.5米线)

裁线精度:±(0.5+L*2‰)    L=裁线长度

剥皮长度:≤15mm

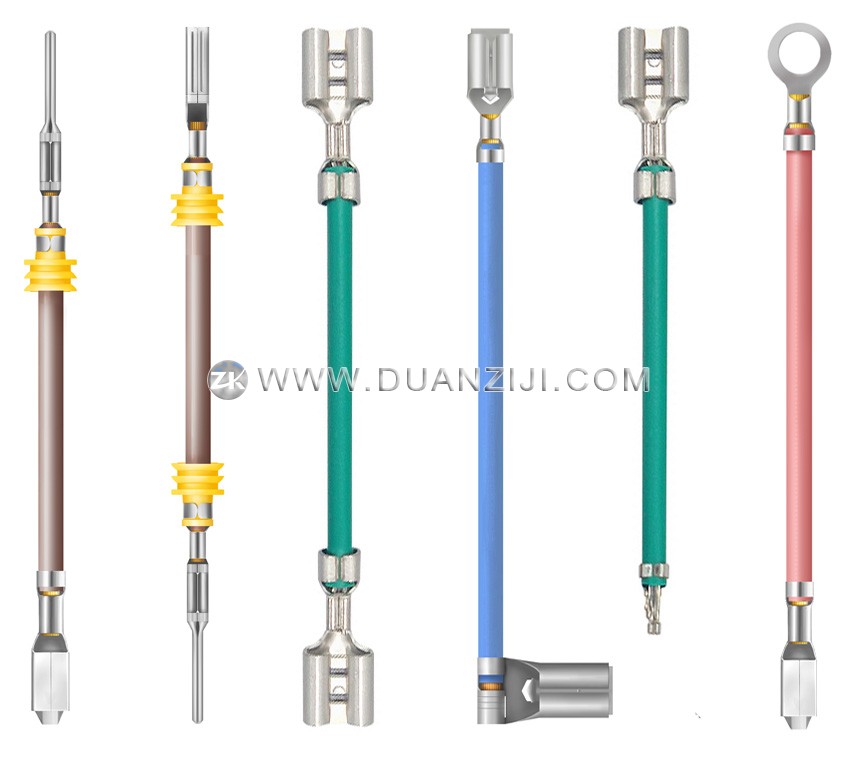

适用端子:横送端子、直送端子、旗形端子

端子机压力:3T

压接马达:伺服电机

压接行程:30mm(可订制40mm行程)

生产效率:3000~4000条/时

操作界面:电脑工控,Windows系统

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:1000kg

外形尺寸:5800*1630*1980mm

安全措施:升降式安全防护罩、三色报警灯

检测装置:压力监测仪、CCD视觉检测系统、端子有无、线材打结、缺线报警、气压检测等

可选配置:自动穿防水塞功能
