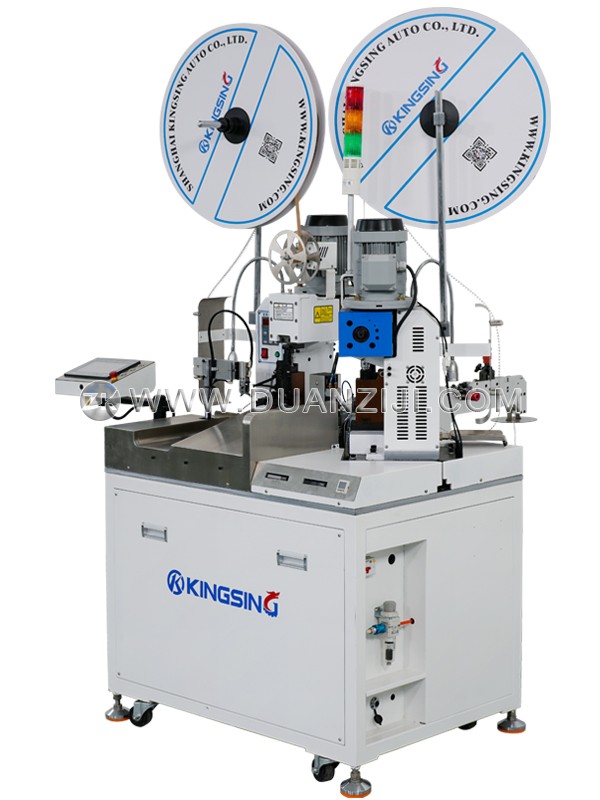

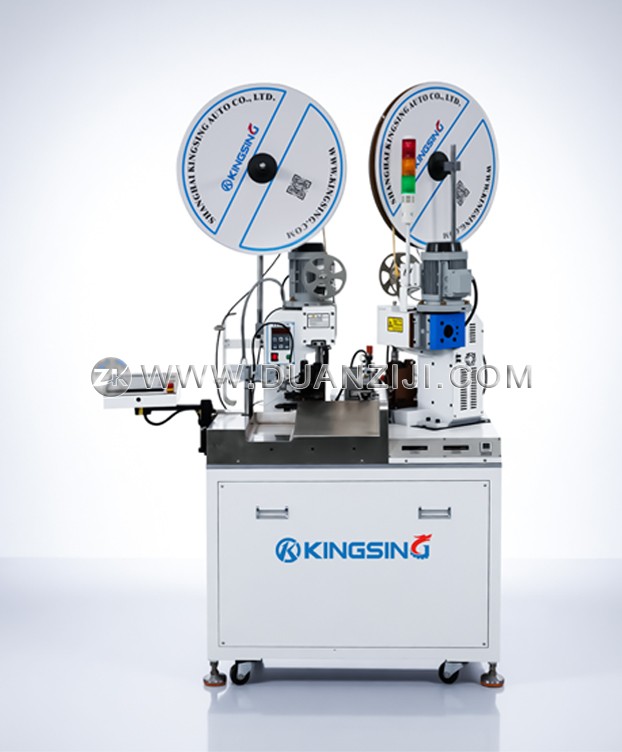

全自动端子压着机

  • 型号:ZK-A202G
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台通用型双头全自动端子机,集裁线、剥皮、打端子等功能于一体,适用于压接各种横送端子、直送端子、旗形端子。本机采用四轮送线,可以防止线材打滑,裁线长度精准,送线轮的间隙可以通过带有刻度的手柄进行精密调节。加工长线时还可以选配输送带,可以将加工好的线材平直整齐地放入收料盘中。

  2. 端子机采用球墨铸铁一体成型,刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。端子机默认采用30mm行程标准OTP卡口模具,支持横送模具、直送模具、旗形模具等,也可以订制40mm行程的机型,用于安装各种欧式模具。

  3. 采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的进线导管和压接模具即可。彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。

下载: (1)

适用线径:AWG28~16(0.1~1.5mm2

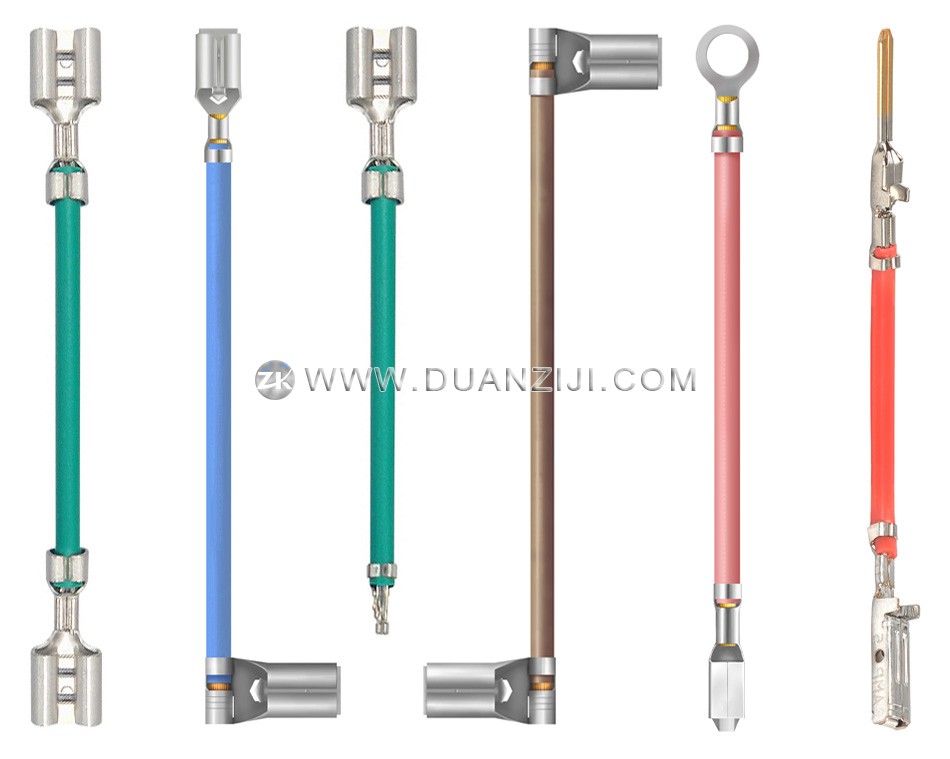

适用端子:横送端子、直送端子、旗形端子

裁线长度:50~9999mm(可订制)

剥皮长度:≤9mm

切断公差:±(0.5+L*2‰)mm    L=裁线长度

最大压力:2T

压接行程:30mm(可订制40mm行程)

生产效率:3000~4000条/时

操作界面:彩色触摸屏

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:400kg

外形尺寸:1000*700*1550mm

可选配置:长线输送带、压力监测仪、安全防护罩
