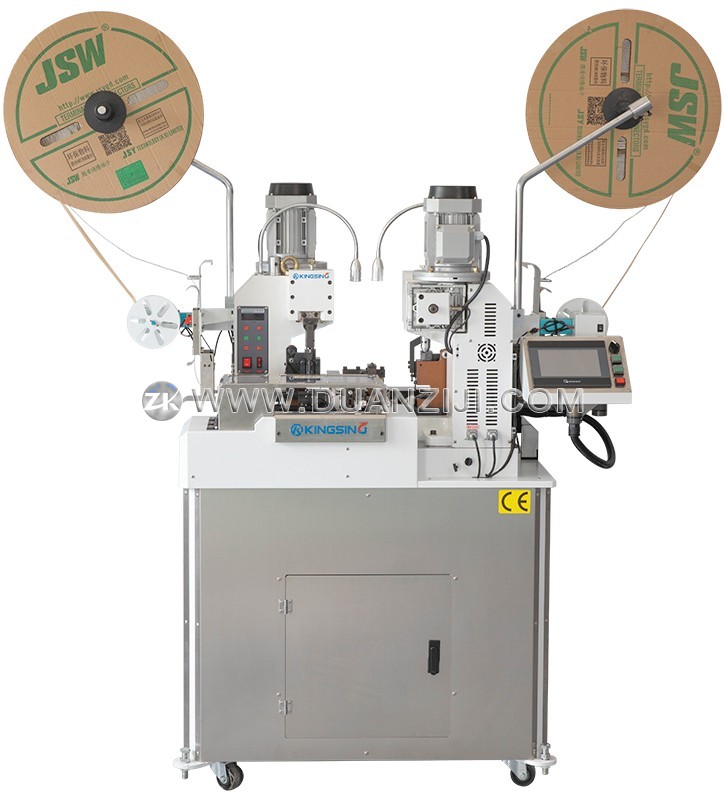

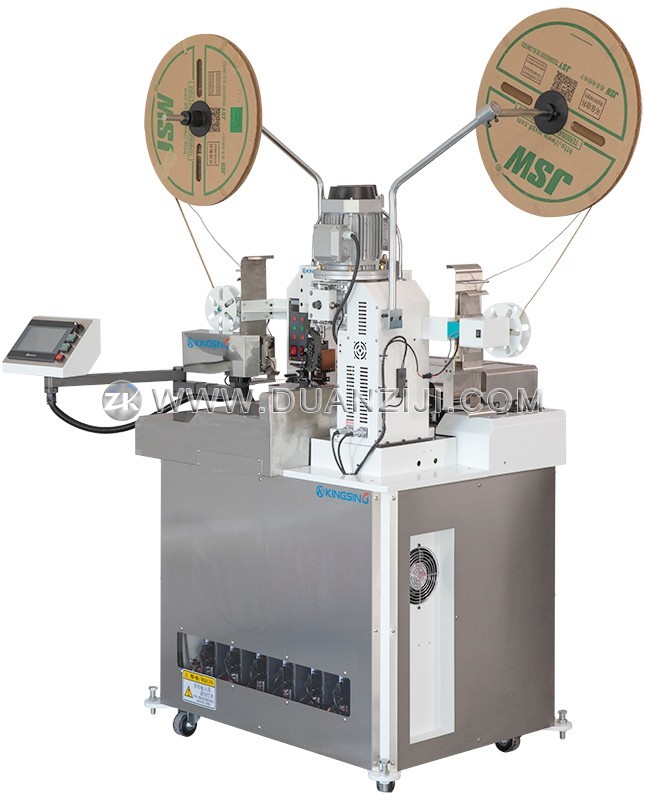

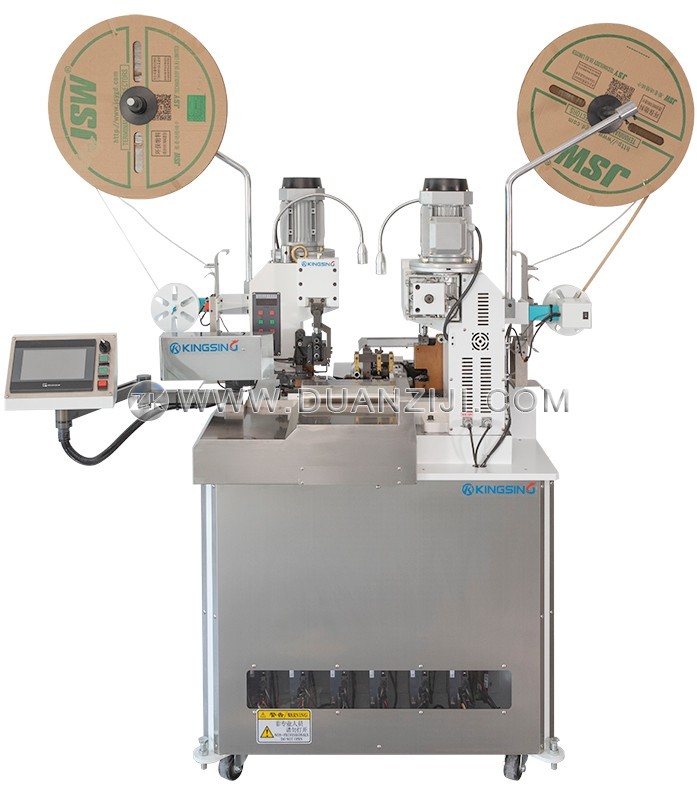

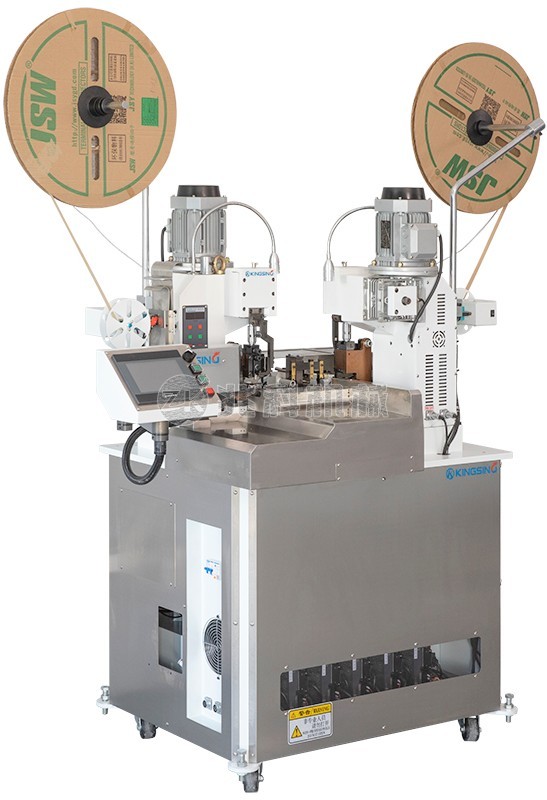

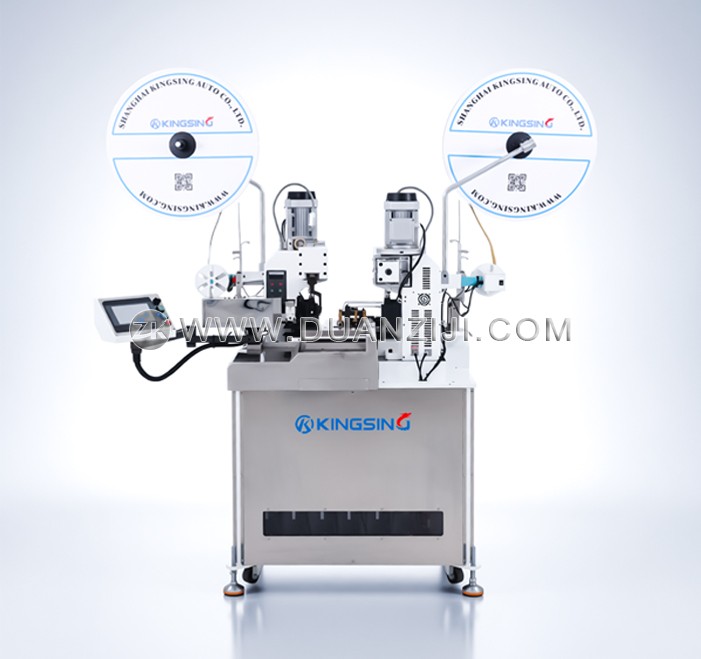

细线型双头全自动端子机

  • 型号:ZK-A206F
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

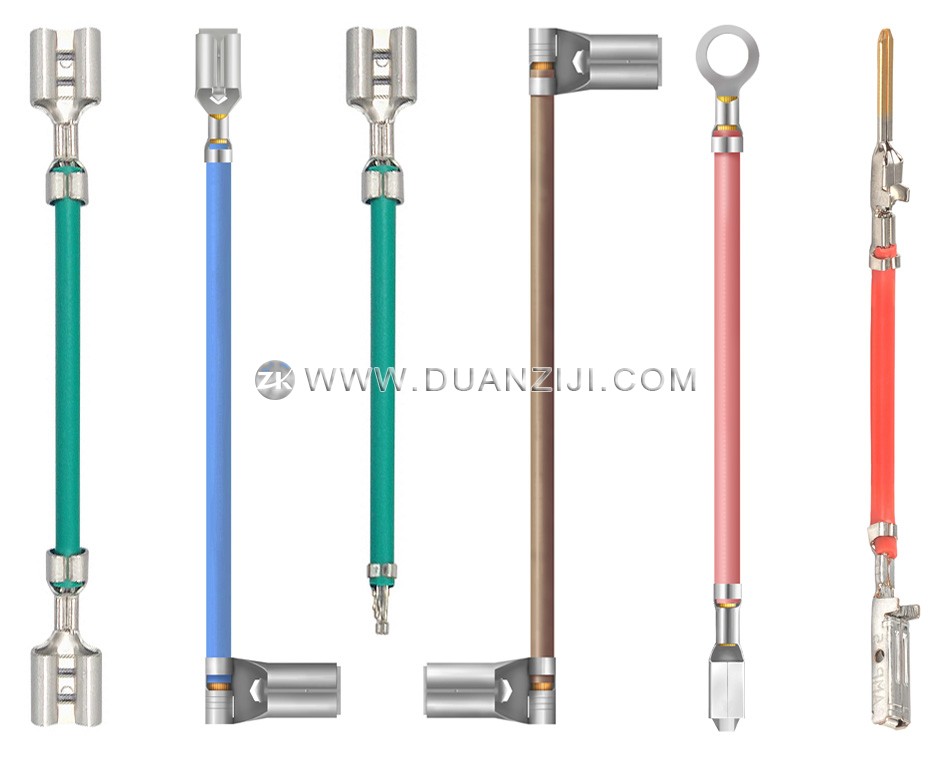

  1. 这是一台细线型双头全自动端子机,最细可加工32号线,集裁线、剥皮、打端子等功能于一体,可以压接各种横送端子、直送端子、旗形端子。特殊的刀架结构使本机拥有加工超短线的能力,支持最短裁线长度20mm两头打端子。加工长线时还可以选配输送带,可以将加工好的线材平直整齐地放入收料盘中。

  2. 整机做工精密,共采用6套三菱伺服电机,裁线长度、打端子位置非常精准。端子机采用球墨铸铁一体成型,刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。另外还可以选配CCD视觉检测系统,对剥皮效果和端子压接的效果进行拍照检测,确保产品质量。

  3. 采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的进线导管和压接模具即可。彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。

下载: (1)

适用线径:AWG32~18(0.03~1.0mm2

适用线材:AV,AVS,AVSS,CAVUS,KVKIV,UL等

裁线长度:20~9999mm

剥皮长度:≤15mm

切断公差:±(0.5+L*2‰)mm    L=裁线长度

最大压力:2T(可订制3T机型)

压接行程:30mm(可订制40mm行程)

生产效率:3000~4000条/时

操作界面:彩色触摸屏

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:525kg

外形尺寸:1100*920*1600mm

可选配置:端子压力监测仪、CCD视觉检测系统
