全伺服双头穿防水栓端子机

  • 型号:ZK-S212W
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

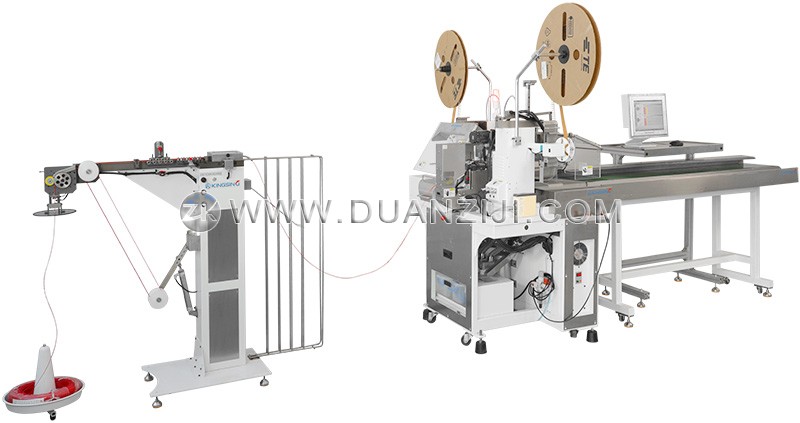

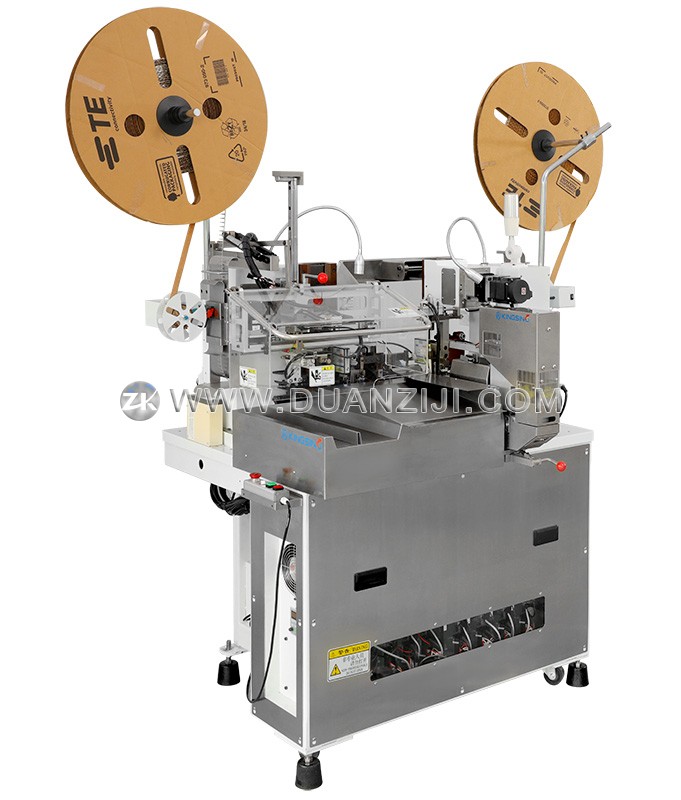

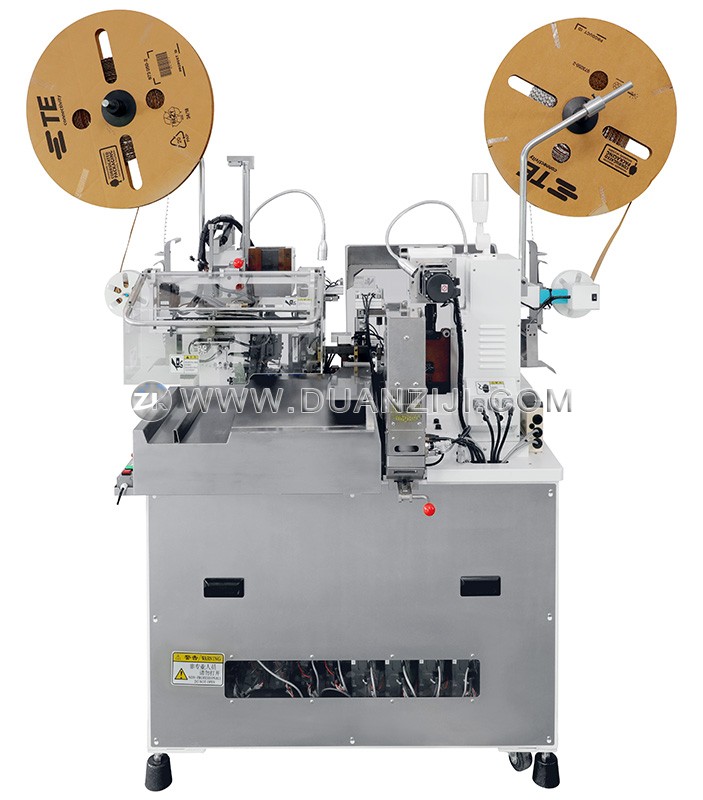

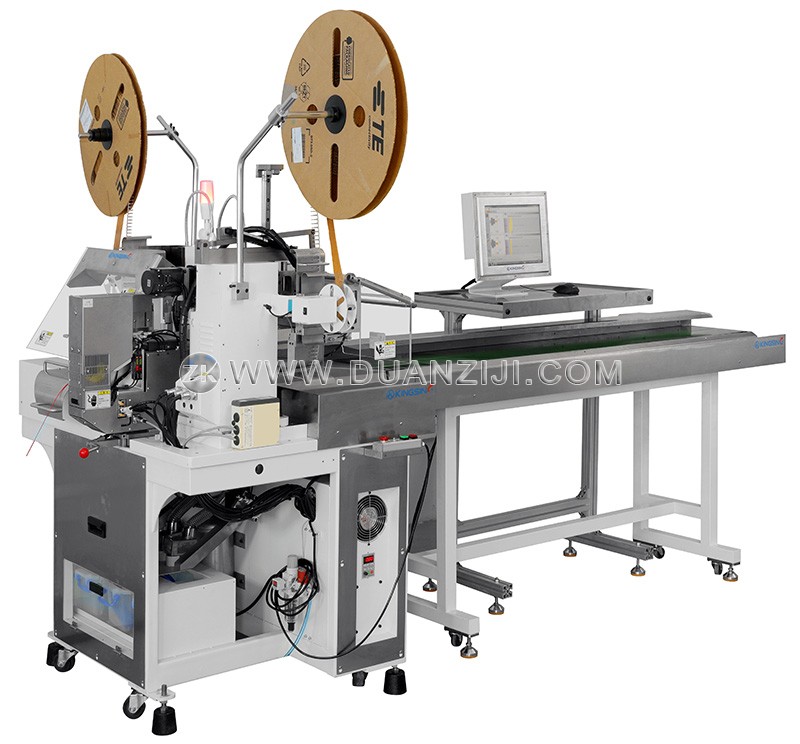

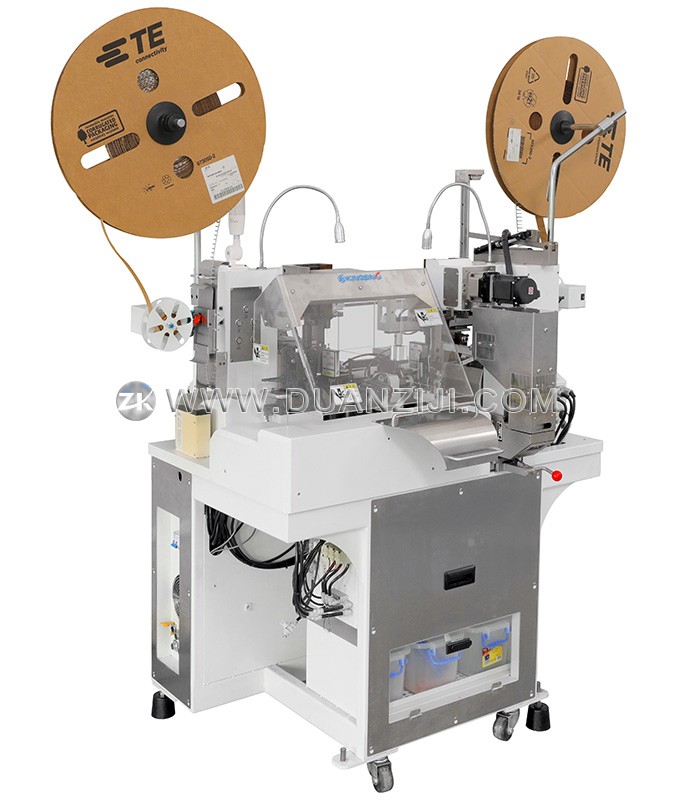

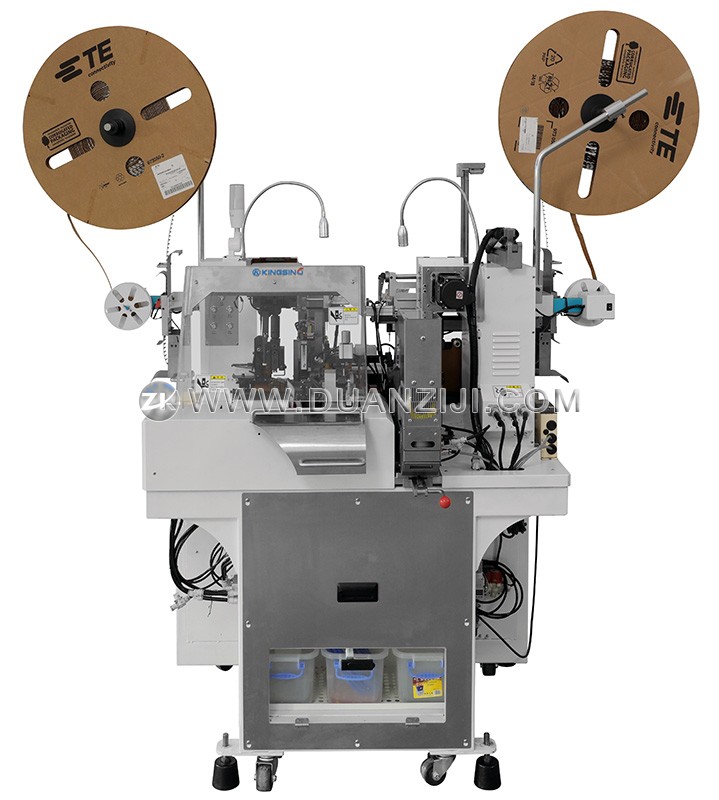

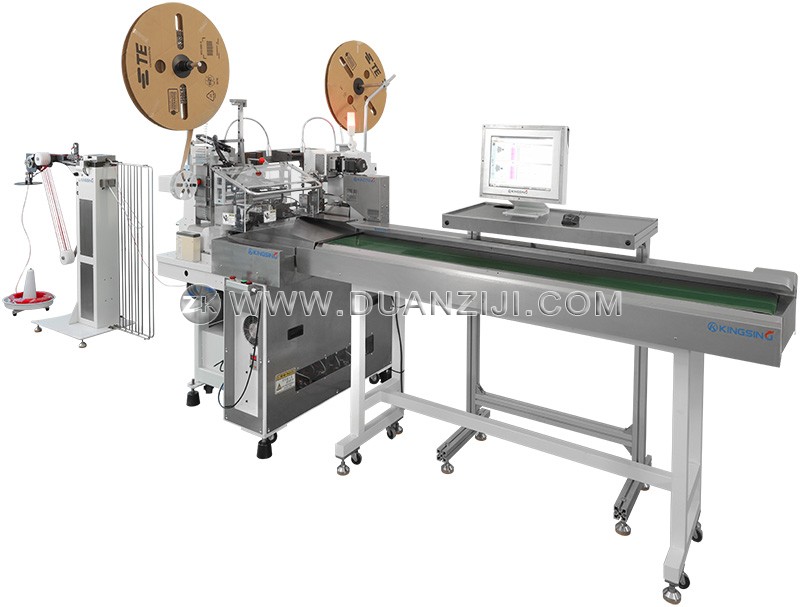

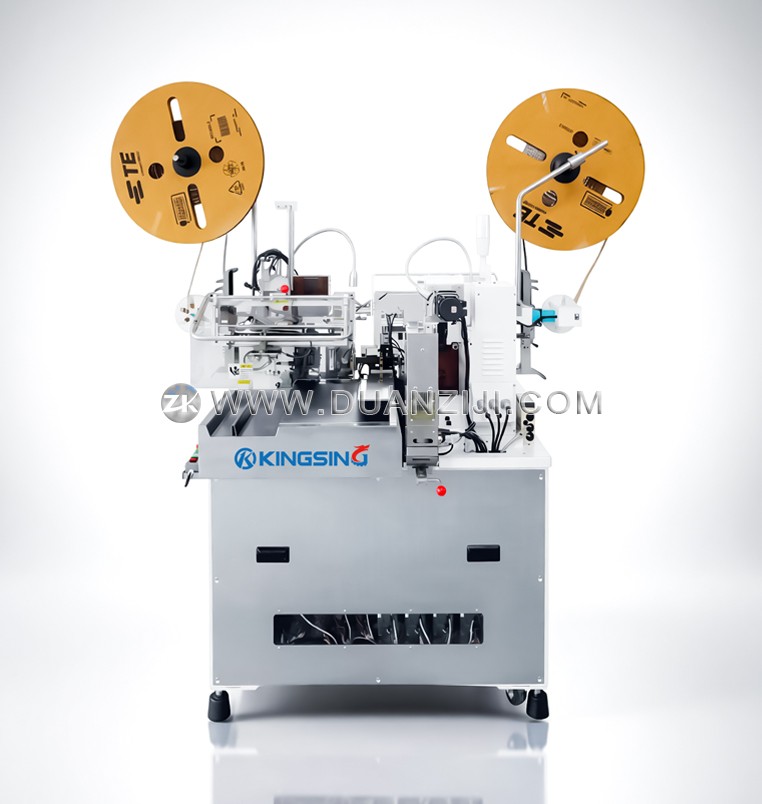

  1. 这是一台全自动双头穿防水塞端子机,集裁线、剥皮、穿防水塞、打端子等功能于一体,防水塞通过自动送料系统自动送料。本机采用先穿防水塞后剥皮的方式,完全杜绝了铜丝倒翻的可能性,大大提升了穿防水塞的精度和稳定性。加工长线时还可以选配伺服型长线输送带,可将加工好的线材平直整齐地放入收料盘中。

  2. 整机做工精密,送线、剥皮、平移等机构均采用伺服电机驱动,定位精准。端压接机也采用伺服电机驱动,机身采用球墨铸铁一体成型,刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。另外还可以选配OES激光轮廓仪,对剥线效果及防水塞的穿入位置等情况进行检测,不良品自动排出。

  3. 采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换防水塞时只需更换相应的轨道治具即可,可以几分钟内完成产品切换。电脑工控系统,Windows操作界面,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。

下载: (1)

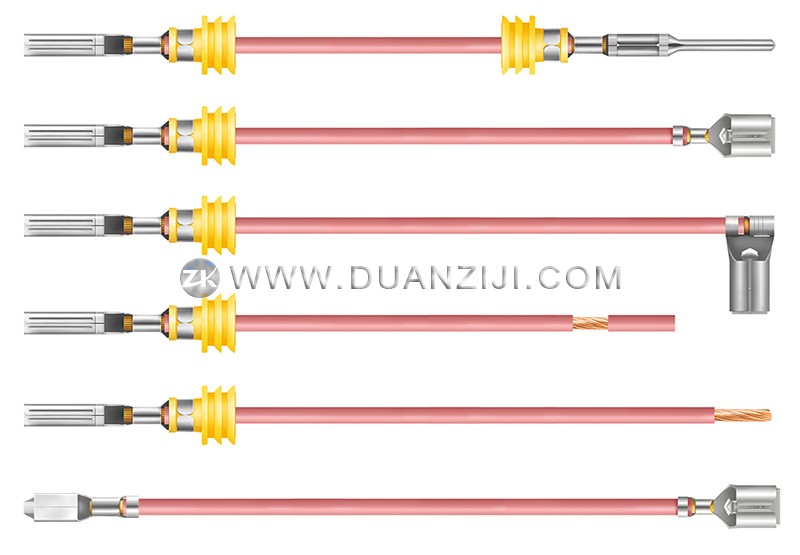

主要功能:双头穿防水塞打端子

适用线径:AWG28~16(0.1~2.0mm2

剥皮长度:≤15mm

裁线长度:50~9999mm

裁线精度:±(0.5+L*2‰)    L=裁线长度

端子机出力:2T

压接行程:30mm

压接马达:伺服电机

操作界面:电脑工控系统

生产效率:1500~2000条/时(双头穿防水塞)

气压要求:0.5~0.8Mpa

工作电压:220V 50/60Hz

额定功率:3000W

机器净重:525kg

外形尺寸:1200*1100*2300mm

选配功能:压力监测仪、激光轮廓仪、长线输送带
