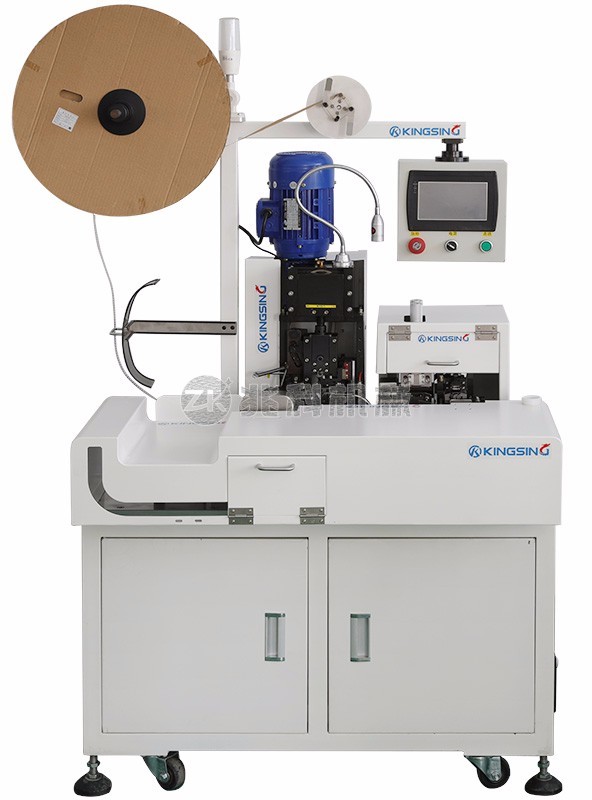

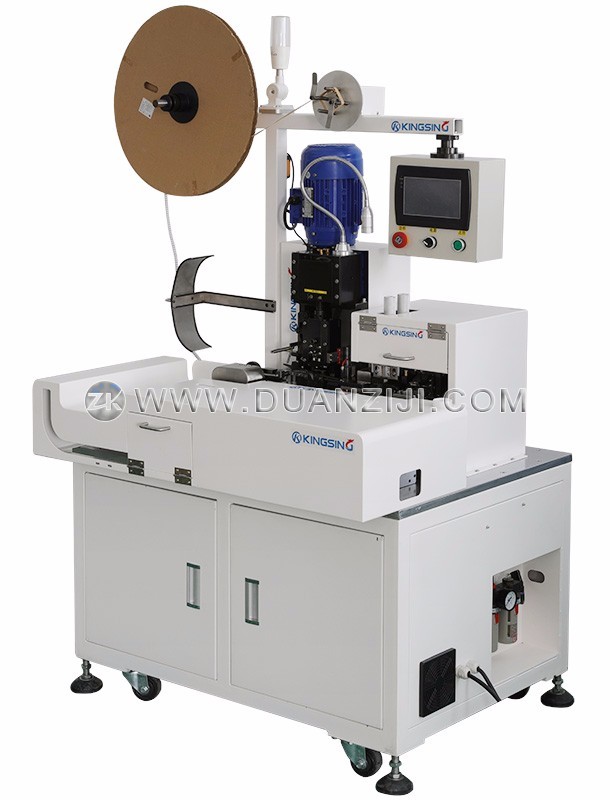

护套线芯线剥皮打端机

  • 型号:
  • 品牌:
  • 电压:
  • 功能:
  • 价格:
  • 护套线芯线剥皮打端机专为加工多芯圆护套线的芯线而设计,用户只需将已经剥好外护套的线材放置在加工位置,本机即可自动将芯线压平、剪齐、剥皮、打端子,最大支持12芯护套线的加工,大大提高了芯线剥皮打端子的效率。

  • 本机的控制系统采用松下PLC和维控触摸屏,马达采用禾川伺服电机,运动部件采用台湾上银丝杆导轨,气缸采用台湾亚德克。高端的硬件配置保障了机器的稳定运行。

下载: (1)
加工对象圆护套线或扁护套线的芯线
主要功能芯线压平、剪齐、剥线、打端子
适用线径Φ0.7-1.8mm
芯线数量2-12pcs
生产效率400-600条/小时
气压要求0.5~0.7Mpa
工作电压220V 50/60Hz
产品净重260Kg
外形尺寸1000×850×1600mm
外护套最小剥皮长度
芯线线径芯线数量外护套最小剥皮长度
Φ0.7-1.0mm<5pcs30mm
≥5pcs35mm
Φ1.0-1.8mm<5pcs35mm
≥5pcs40mm
Φ0.7-1.8mm≥10pcs45mm
