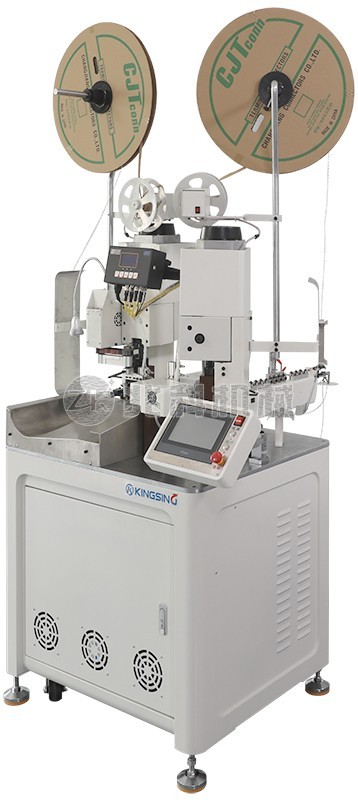

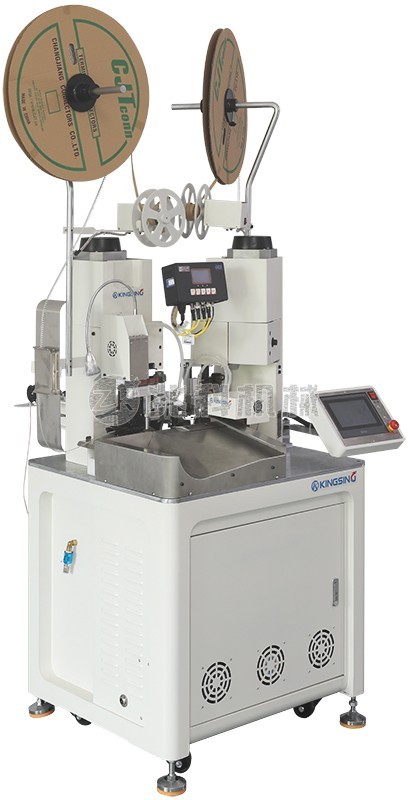

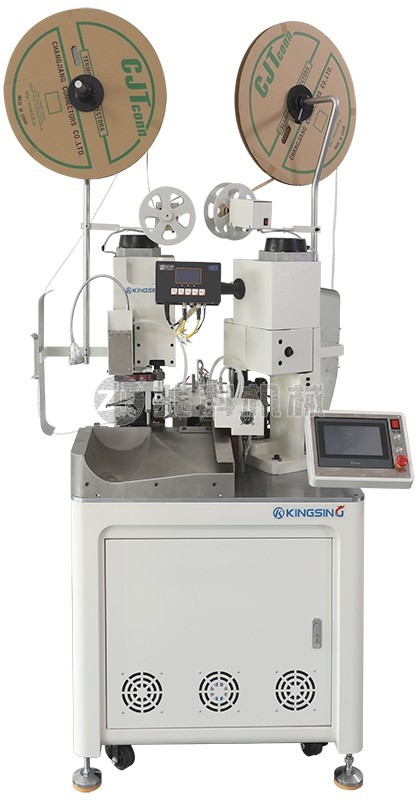

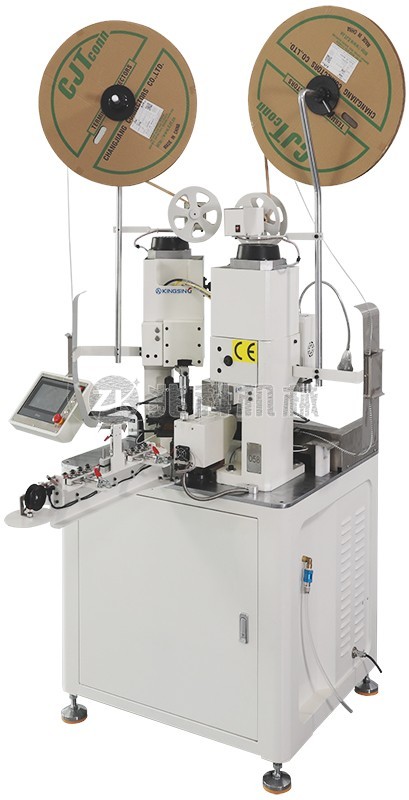

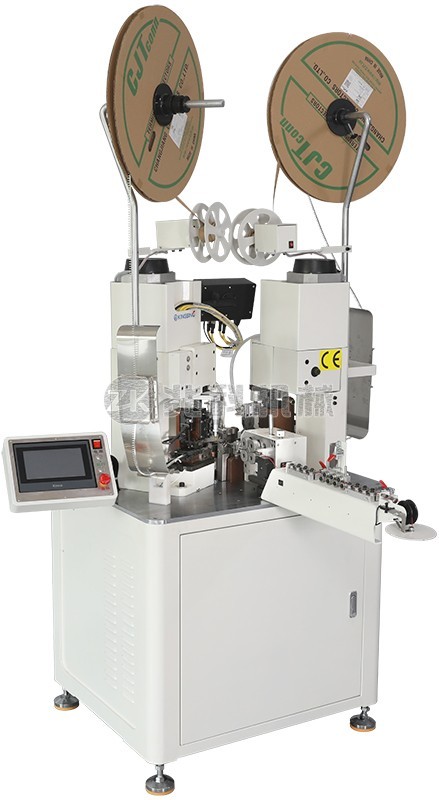

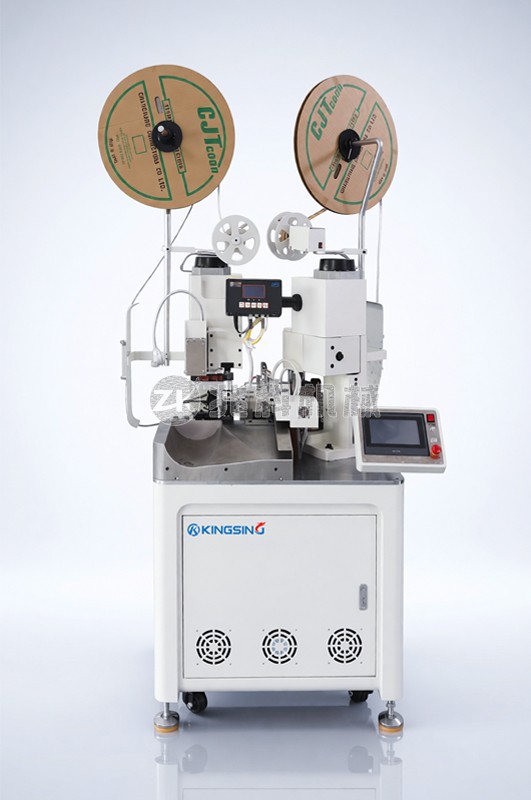

多功能双头全自动端子机

  • 型号:ZK-A208系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 本系列是多功能双头全自动端子机,共有3个子型号可供选择(详见技术参数),集裁线、剥皮、打端子等功能于一体,可以压接各种横送端子、直送端子、旗形端子,也适用于压接散装端子,散装端子可以通过振动盘自动送料。进线口配有3组调直器,四轮送线机构可以防止线材打滑,裁线长度准确,打端子位置精准。

  2. 加工长线时可以选配输送带,可以将加工好的线材平直整齐地放入收料盘中。可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。还可以选配CCD视觉检测系统,对端子压接后的外观进行检测,确保产品质量。可根据客户需求非标订制特殊功能的机型。

  3. 采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的进线导管和压接模具即可。彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。

下载: (1) (2) (3) (4)
机器型号适用线径端子机出力
ZK-A208DAWG30~16(0.05~1.5mm22T
ZK-A208EAWG28~14 (0.1~2.5mm22T
ZK-A208F
AWG28~10 (0.1~6.0mm23T

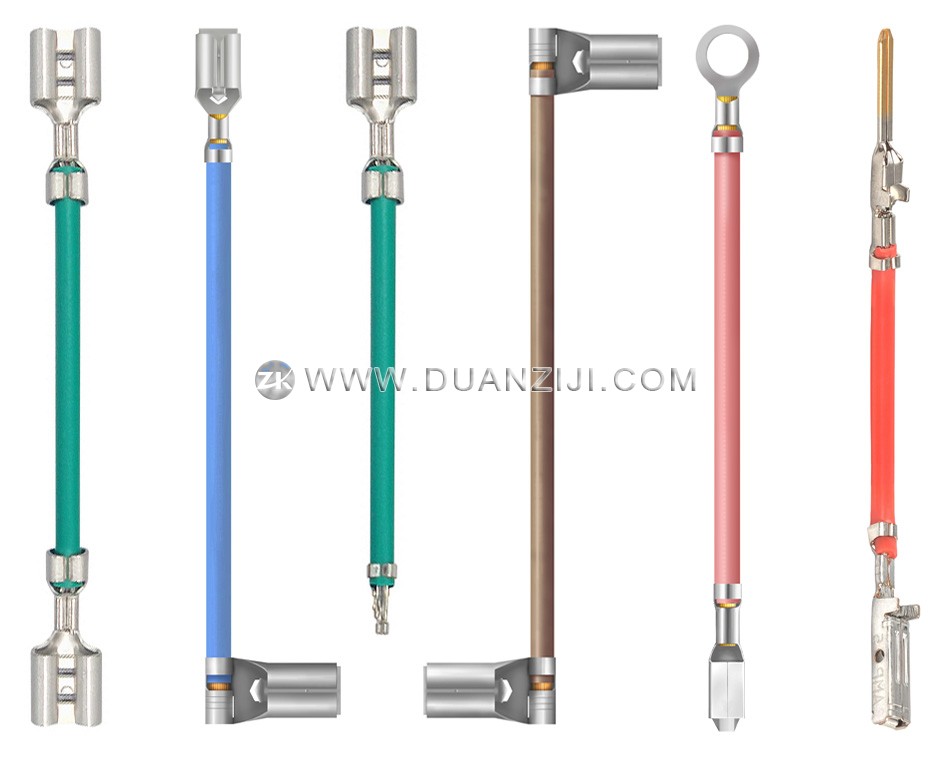

适用端子:横送端子、直送端子、旗形端子

裁线长度:45~9999mm

剥皮长度:≤10mm

切断公差:±(0.5+L*2‰)mm    L=裁线长度

最大压力:2T(可订制3T机型)

压接行程:30mm(可订制40mm行程)

生产效率:3000~4000条/时

操作界面:彩色触摸屏

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:360kg

外形尺寸:700*800*1500mm

可选配置:长线输送带、压力监测仪、CCD视觉检测、安全防护罩
