五线型扭线沾锡端子机

本机为伺服型五线沾锡端子机,可同时加工5条线,一头扭线上锡,另一头打端子。高精密的端子压接机可轻松应对30号线打端子,可选配端子压力监测管理系统,当压力异常时自动报警停机。本机由伺服电机驱动,采用丝杆拉线的方式取代了传统的滚轮送线机构,首先是提高了裁线、剥皮的精度,其次可以保证线皮表面无任何压痕。彩色触摸屏操作界面直观易懂,不同线材的加工参数可保存在不同的程序号中。
  1. 网站首页
  2. 产品展示
  3. 端子压接设备
  4. 全自动端子机

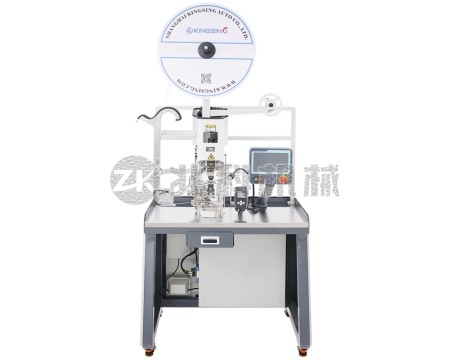

五线型扭线沾锡端子机

  • 型号:KS-R5N-2
  • 品牌:兆科机械
  • 价格:

本机为伺服型五线沾锡端子机,可同时加工5条线,一头扭线上锡,另一头打端子。

高精密的端子压接机可轻松应对30号线打端子,

可选配端子压力监测管理系统,当压力异常时自动报警停机。


本机由伺服电机驱动,采用丝杆拉线的方式取代了传统的滚轮送线机构,

首先是提高了裁线、剥皮的精度,其次可以保证线皮表面无任何压痕。

彩色触摸屏操作界面直观易懂,不同线材的加工参数可保存在不同的程序号中。

适用线材AWG18-AWG32
剥皮长度0 - 20mm(线头+线尾剥皮长度 ≤20mm)
扭线长度3 - 10mm
最大沾锡深度15mm
裁线长度30 - 800mm(其它尺寸范围可订做)
裁线精度±(0.1 + 0.002×L)mm (L=裁线长度)
端子机出力2Ton (端子机可定制)
功率1500W
速度5000 -8000条/小时
气压0.4 - 0.6MPa
检测装置端子有无,端子不良,线材打结,气压异常,机械故障等
电压220V/50Hz
净重280Kg
尺寸700 × 800 × 1900mm
