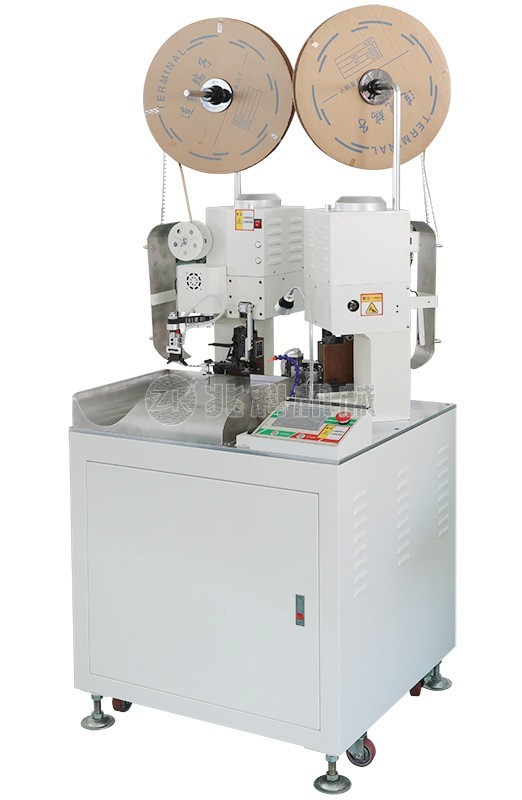

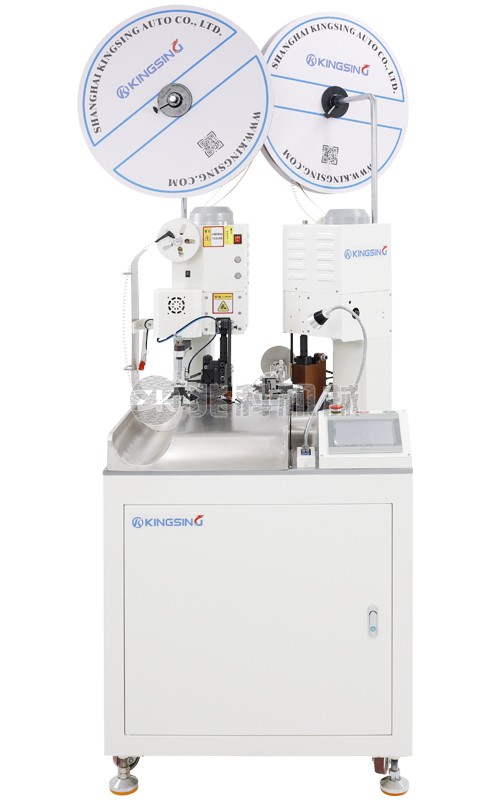

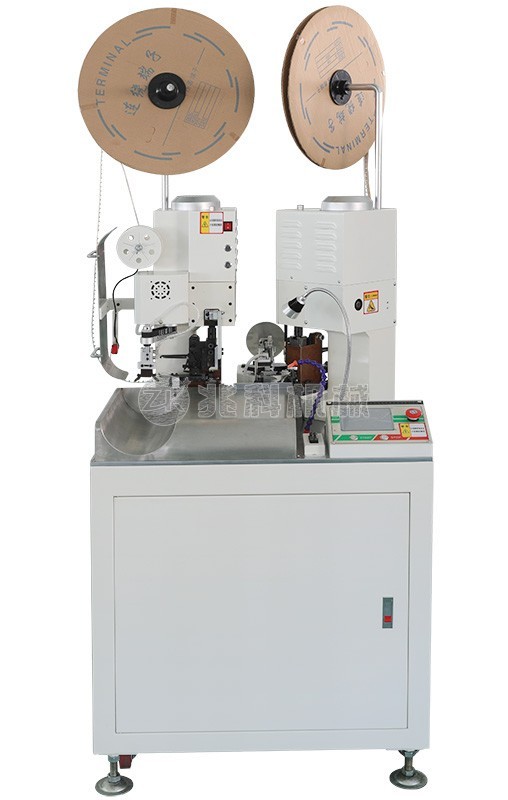

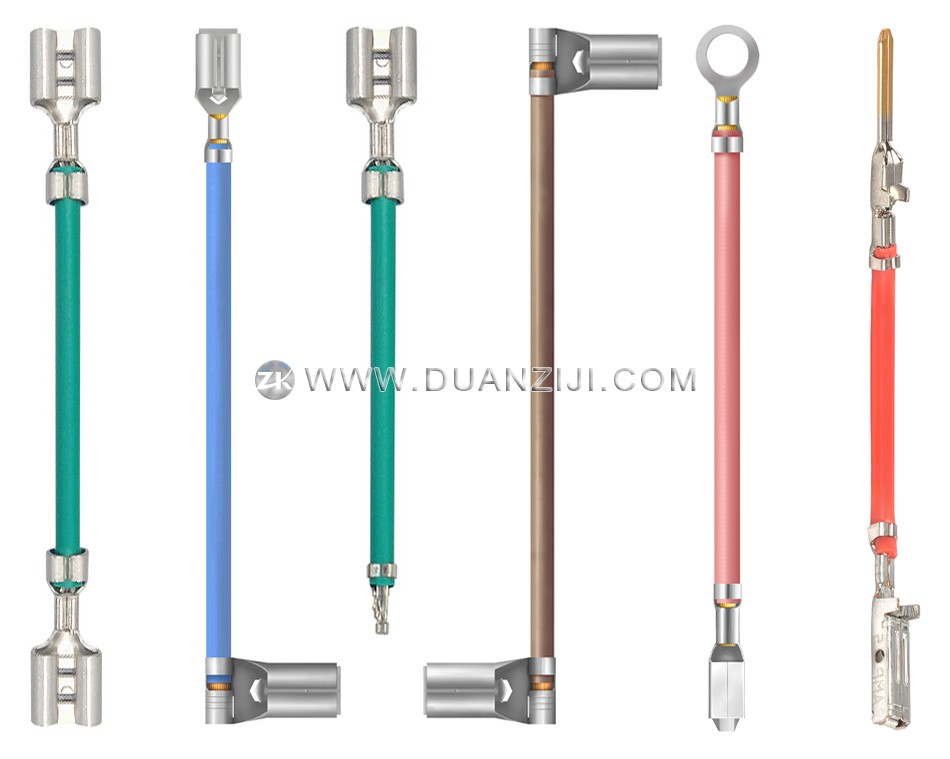

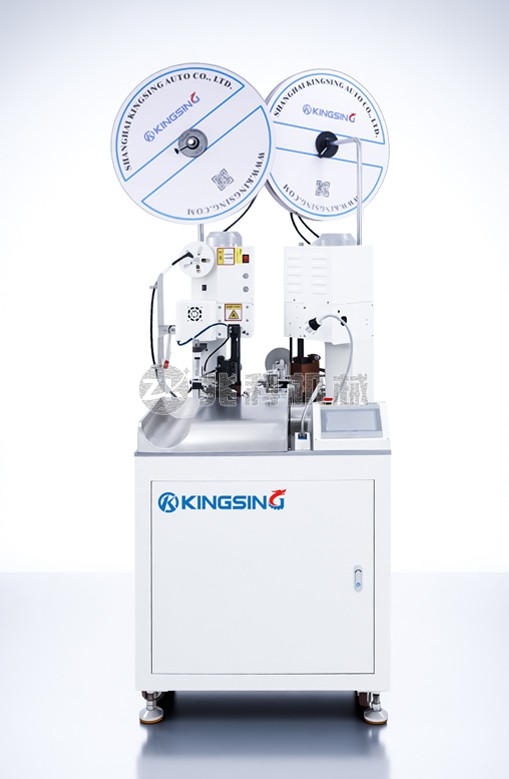

这是一台通用型双头全自动端子机,集裁线、剥皮、打端子等功能于一体,可以压接各种横送端子、直送端子、旗形端子,也适用于压接散装端子,散装端子可以通过振动盘自动送料。端子机采用球墨铸铁一体成型,刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。加工长线时还可以选配输送带,可以将加工好的线材平直整齐地放入收料盘中。
采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的进线导管和压接模具即可。程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。
机器型号 | ZK-A202D | ZK-A202E | ZK-A202F |
切刀马达 | 步进电机 | 伺服电机 | 伺服电机 |
平移马达 | 步进电机 | 伺服电机 | 伺服电机 |
压接马达 | 变频马达 | 变频马达 | 伺服电机 |
适用线径:AWG30~14(0.1~2mm2)
适用端子:横送端子、直送端子
裁线长度:40~3000mm(可订制)
剥皮长度:≤12mm
切断公差:±(0.5+L*2‰)mm L=裁线长度
最大压力:2T
压接行程:30mm(可订制40mm行程)
生产效率:3000~4000条/时
操作界面:彩色触摸屏
气压要求:0.5~0.7Mpa
工作电压:220V 50/60Hz
外形尺寸:840*770*1860mm
可选配置:长线输送带、压力监测仪、安全防护罩
