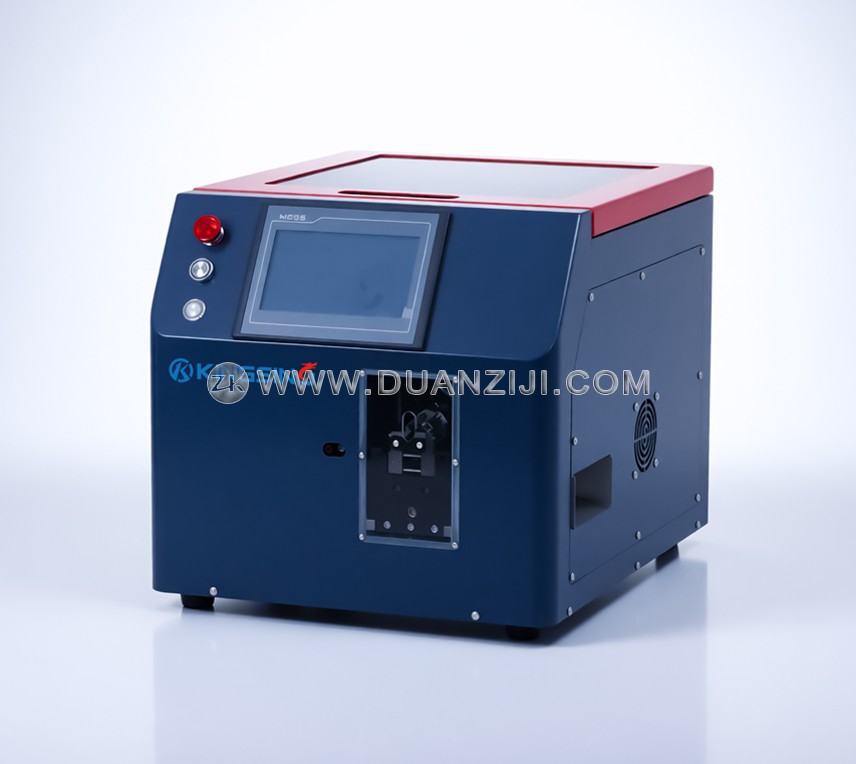

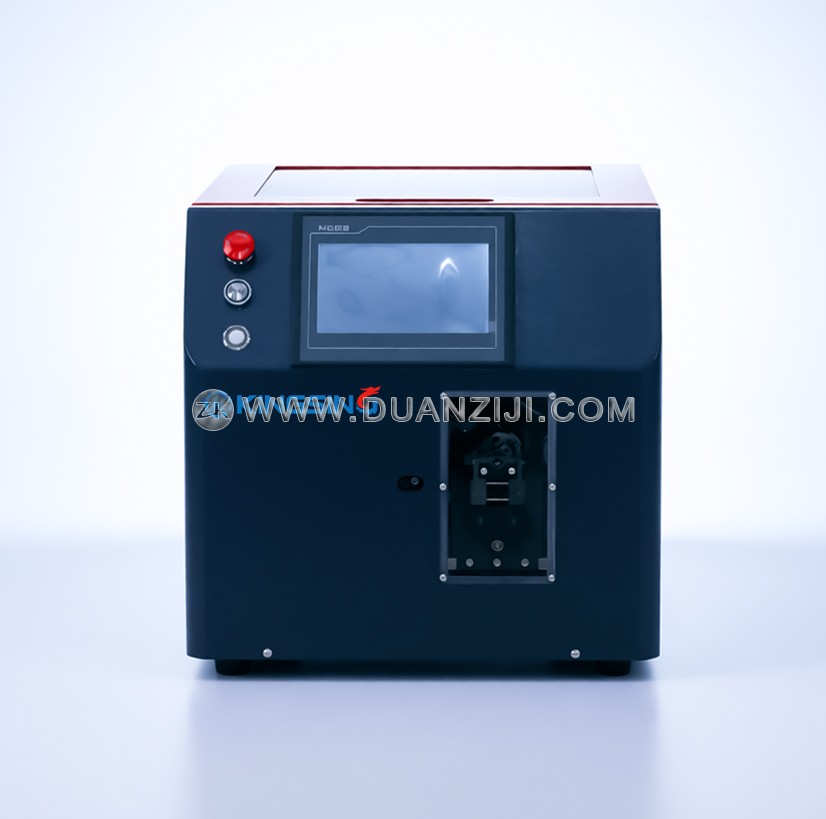

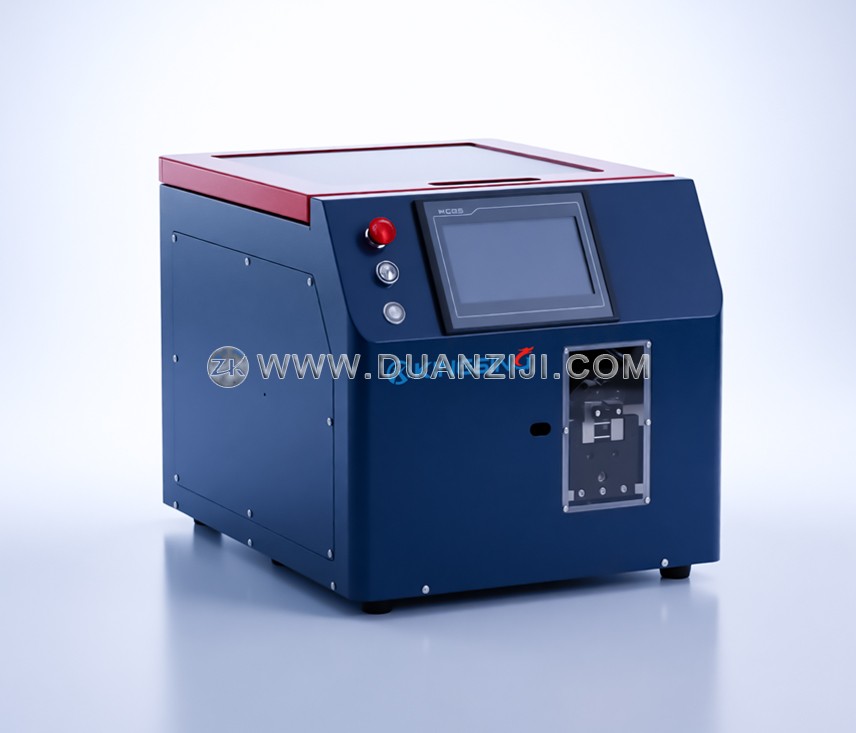

绝缘端子剥线压接机

型号：

品牌：钜鹿

电压：220V（其它电压可订做）

功能：

价格：

该绝缘端子压接剥线机是一款面向铜管端子加工场景设计的一体化设备，在同一平台上集成了剥线、多股导体绞合与端子压接三道工序。操作人员 $\"8.jpg\"$ 只需进行一次上料，设备即可按既定节拍完成全部加工动作，从而将原本分散在多道工序间的重复劳动整合为一条紧凑的连续加工流程，特别适合对工艺一致性要求较高的批量生产场合。

剥线阶段，设备通过精密的送线与剥皮机构对线材外被进行定长剥离，剥离端面平整、剥口长度稳定，可避免伤及导体或剥留过多绝缘层。绞合阶段，多股导体在压接前被整束拧紧，使铜管端子内的线束分布更加均匀饱满；随后进入压接工序，压接模具对端子形成规整的四边形压型，使端头连接牢固、外观统一，从而在电气导通性和外观质量两个维度上为后续装配提供稳定保障。

设备支持手动与自动两种工作模式，切换灵活。手动模式便于调试参数、验证工艺与进行小批量特殊规格试验；自动模式则适合产线连续运行，可有效降低单件加工时间，减轻操作人员重复性劳动强度，并减少因人为差异造成的批内波动。对于需要长期稳定作业的电子装配、线束加工车间而言，这种模式组合能够提供兼顾灵活与效率的工作条件。

从典型应用角度来看，本设备适用于汽车零部件、家用电器、消费电子、仪器仪表等行业中以铜管端子为主要连接件的线缆与线束加工生产。无论是单条独立工位，还是与其他端子加工设备组合形成的产线单元，其紧凑的结构与合理的占地尺寸都便于布置在已有车间中，有助于企业在不大规模调整厂房的前提下完成工序整合与产能优化。

在可靠性方面，设备采用成熟的气动与电气控制架构，配合稳定的气源供应，能够在长时间连续运行状态下保持节拍一致。整机结构紧凑、维护路径清晰，常用易损件与关键机构均便于日常维护与快速检查，有利于减少停机时间，保障产线连续性。对于正在寻求将剥线、绞合、压接工序一体化、提升一致性和人均效率的工厂而言，该设备是较为实用的方案选择之一。

下载: (1)

适用线径	0.5–4.0 mm²
适用端子类型	铜管端子
剥线长度	0–15 mm（压接端子时最大 13 mm）
剥线长度精度	0.02 mm
压接形状	四方形
生产效率	900–1200 pcs/h（标准节拍约 2.5 秒，视操作熟练程度而定）
额定功率	400 W（可定制）
工作模式	手动 / 自动
气源压力	0.6–0.8 MPa（稳定、洁净、干燥气源）
电源供应	220 V，50/60 Hz（可定制）
机器尺寸	600×500×450 mm
净重	约 78 kg
