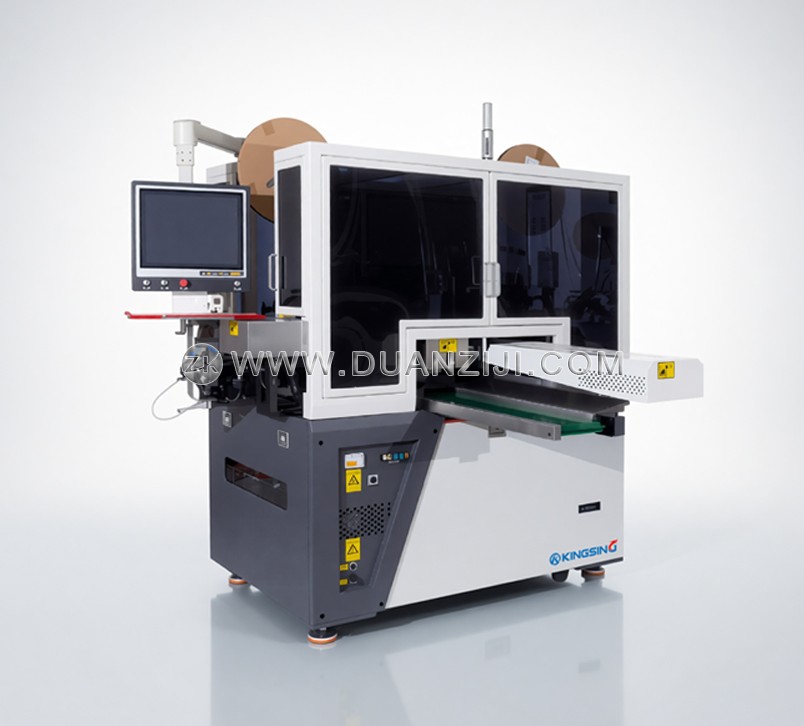

多功能双头插胶壳沾锡端子机

  • 型号:ZK-A213H
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

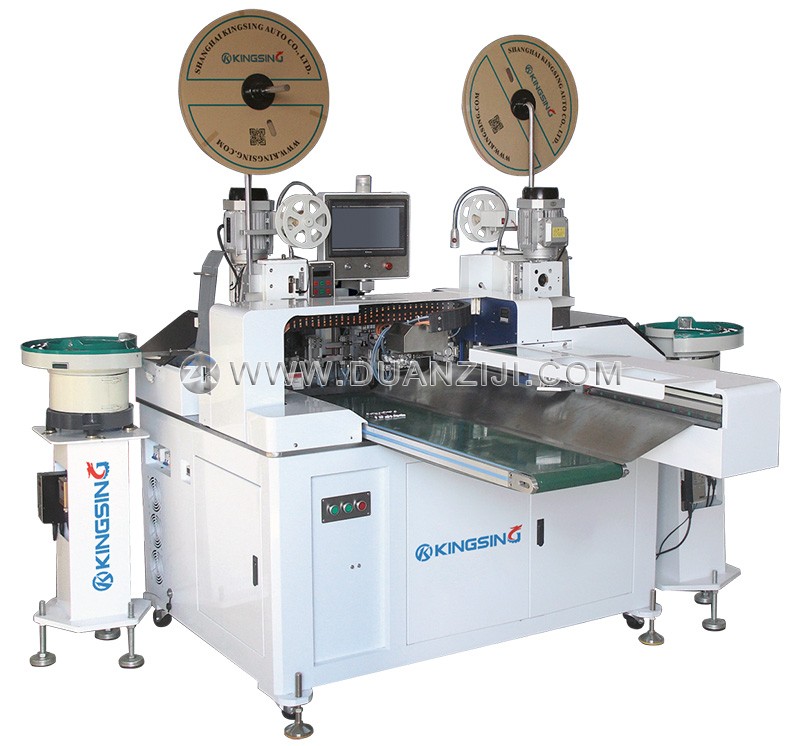

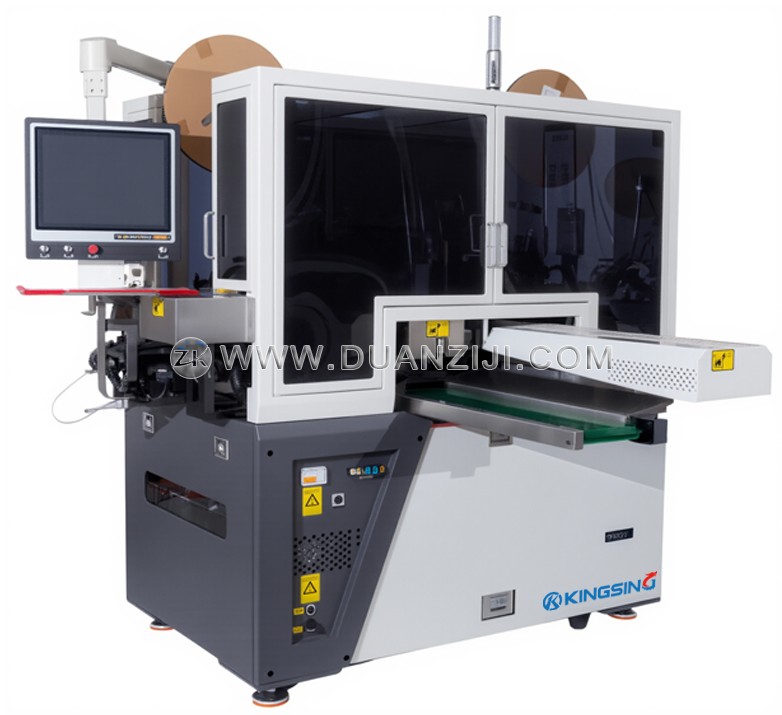

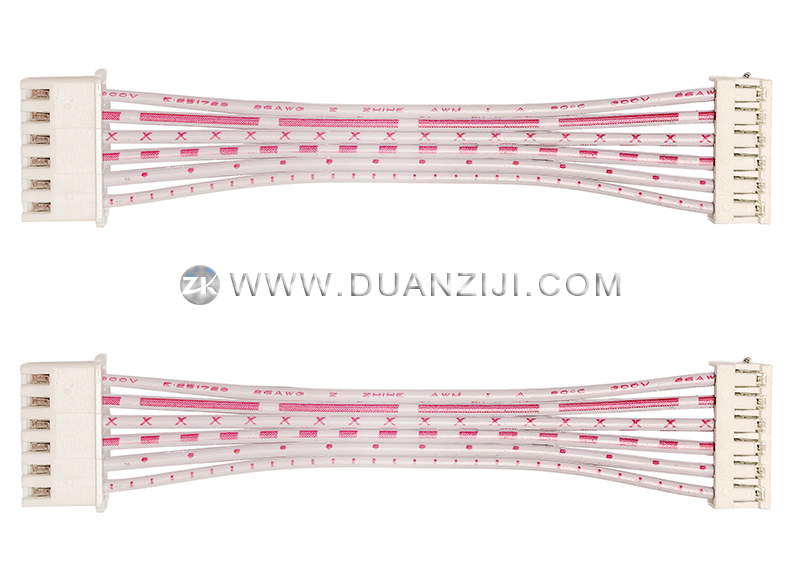

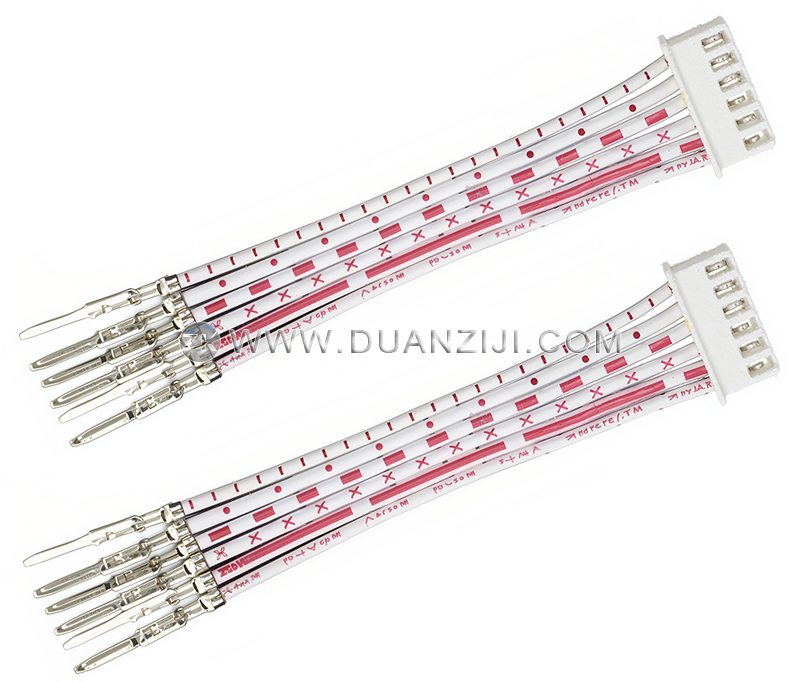

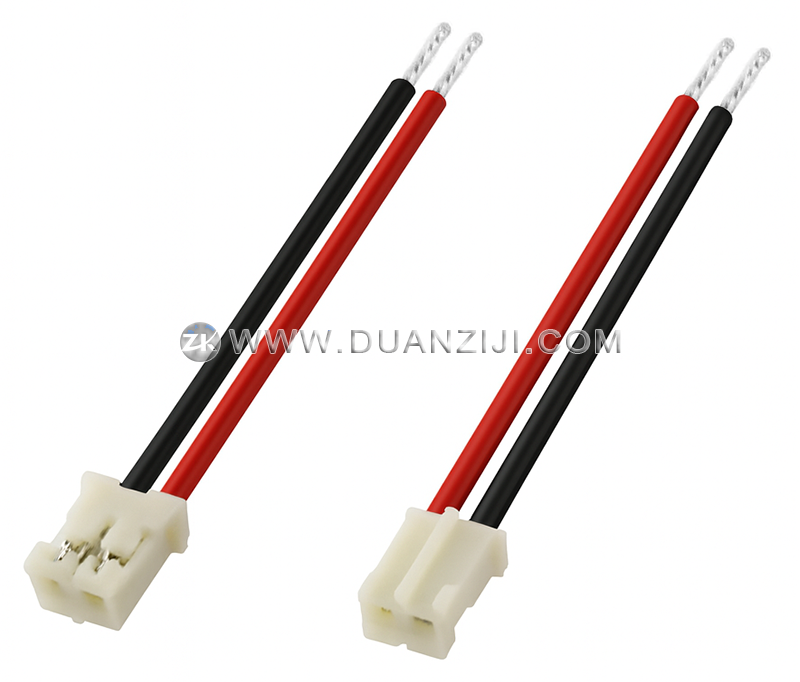

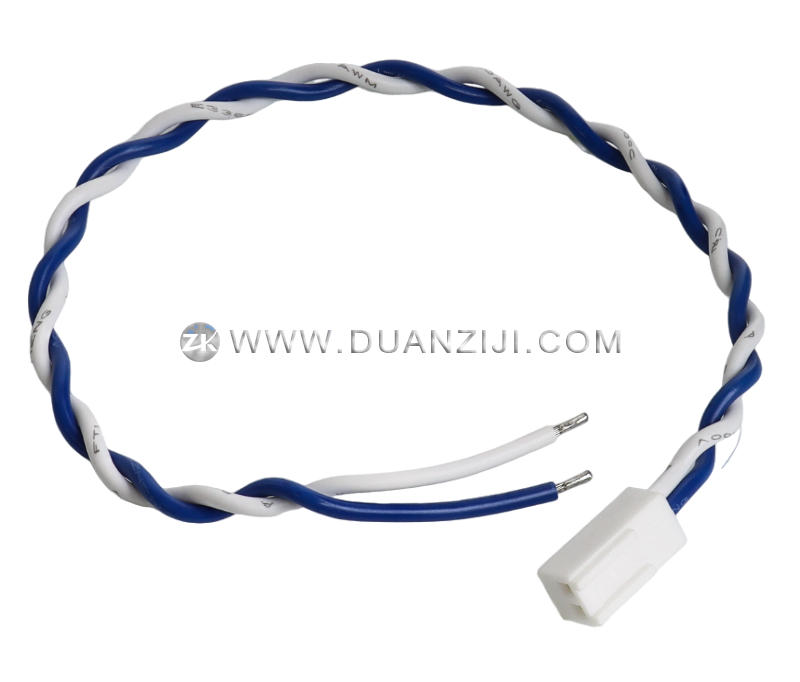

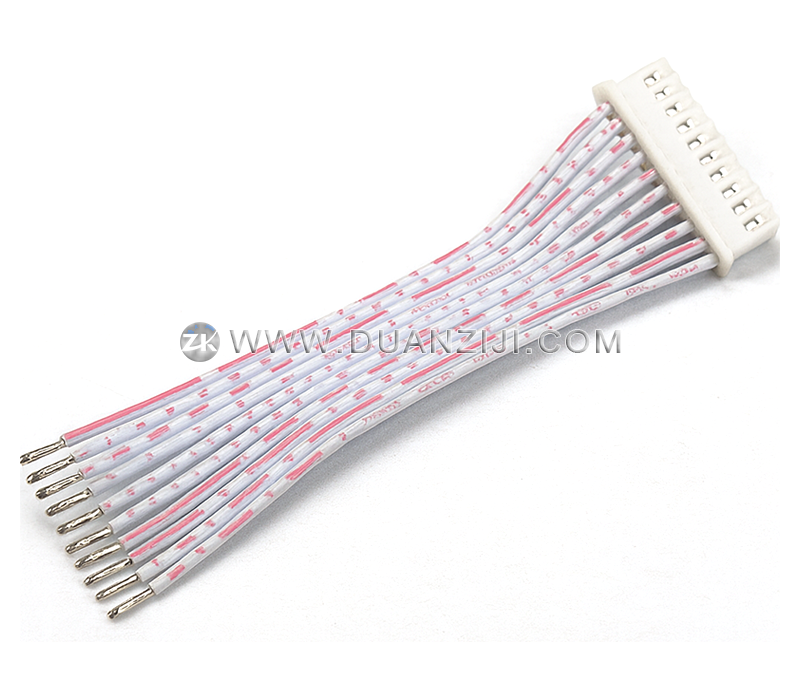

  1. 这是一台多功能全自动插胶壳端子机,既支持双头打端子插胶壳,也支持单头打端子插胶壳另一头扭线上锡,各功能模块可以在程序中自由开启或关闭,比如可以关闭其中一头的插胶壳功能,实现单头打端子插胶壳另一头只打端子。整机采用柔性化设计的理念,一台机器可以加工多种不同的产品,更换端子时,只需更换相应的压接模具、振动盘送料系统以及相应的穿入治具即可。

  2. 本机采用多条线同时进线的方式工作,支持2~12条线同时进料,多条线同时完成裁线、剥皮、打端子、插胶壳的动作,胶壳通过振动盘自动送料,大大提高了生产效率。针对宽度较小的胶壳,还可以同时加工多组线材,实现产能翻倍。

  3. 整机做工精密,送线、裁线、平移等运动部件均采用高精度三菱伺服电机驱动,端子机采用球墨铸铁一体成型,整机刚性强,压接高度稳定,另外可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。还可以选配视觉检测系统,对压接后的外观及尺寸进行检测,确保产品质量。

  4. 彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。

适用线径:AWG28~18 (0.1~1.0mm2)

线材类型:电子线或排线

进线数量:2~12条(可订制)

端子类型:1.0,1.25,2.0,2.54等

胶壳宽度:≤45mm(可以一出多,总宽度≤45mm)

裁线长度:40~1000mm(长度可按要求订制)

剥皮长度:≤9mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

最大压力:2.5T

压接行程:30mm(可订制40mm行程机型)

操作界面:10寸彩色触摸屏

生产效率:450~600条/时(200mm,10Pin)

气压要求:0.5~0.8Mpa

额定功率:2500W

工作电压:220V 50/60Hz(可订制110V)

外形尺寸:1500*1100*1550mm

可选配置:安全防护罩、端子压力监测仪、视觉检测系统
