全自动单头穿防水塞端子机

  • 型号:ZK-S111E
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

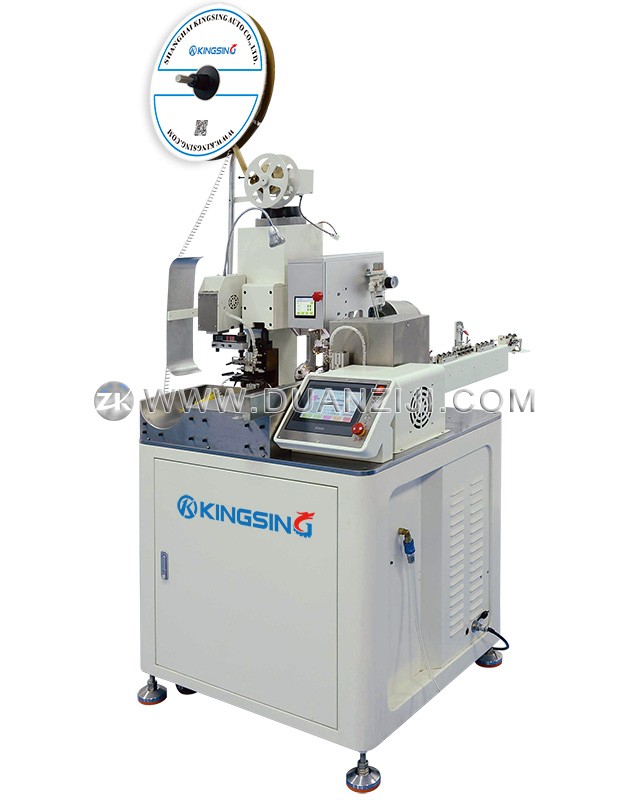

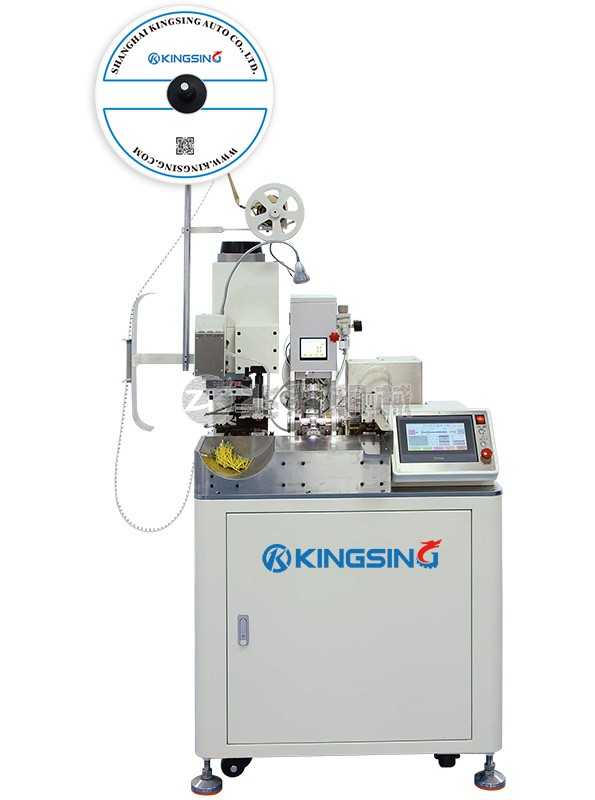

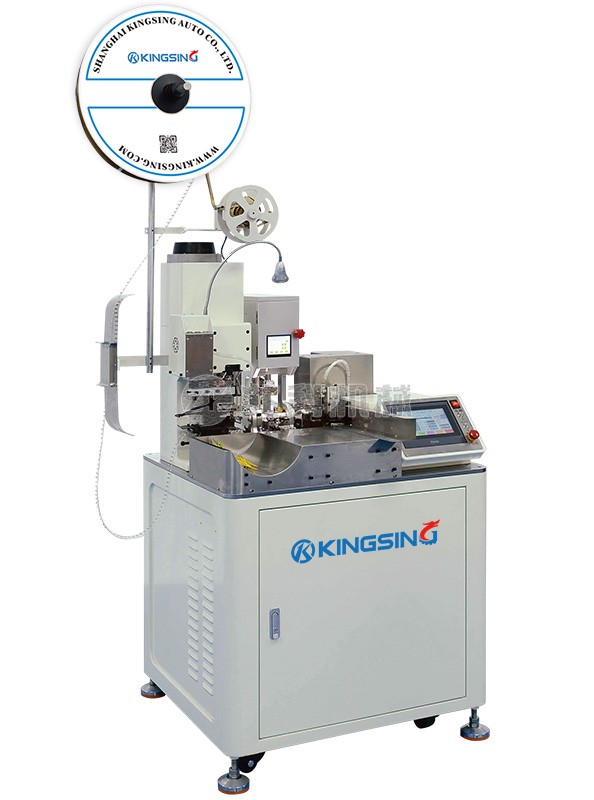

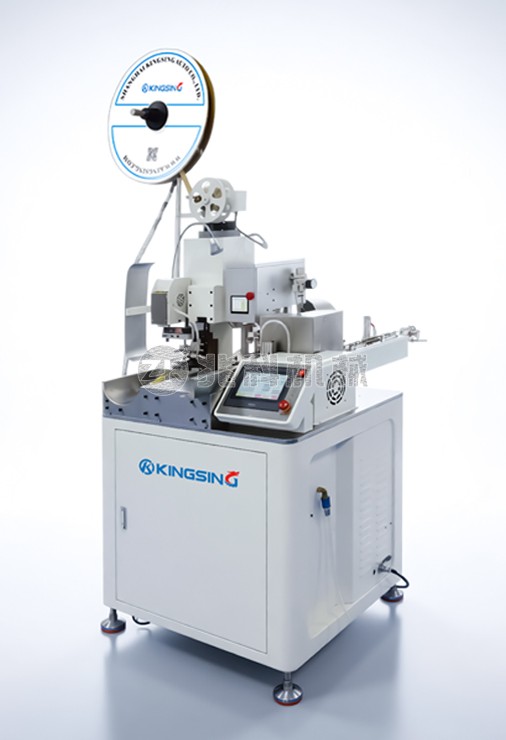

  1. 这是一台全自动单头穿防水塞端子机,一头剥皮扭线,另一头穿防水塞打端子,防水塞通过自动送料系统自动供料。一台机器可以加工多种不同的产品,更换防水塞时只需更换相应的轨道治具即可。整机结构紧凑,占地面积小,通用性强,具有很高的性价比。

  2. 端子机采用球墨铸铁一体成型,整机刚性强,压接尺寸稳定,压接行程默认是30mm,采用标准的OTP卡口模具,另外也可以订制40mm行程的机型,可使用各种欧式模具。还可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。

  3. 彩色触摸屏操作界面,参数设置直观易懂,裁线长度、剥皮长度、扭线力度、穿防水塞位置、压接位置等参数均可在程序中设置。程序记忆功能可将不同产品的加工参数保存到不同的程序号中,切换产品时可以一键调出相应的压接参数。

适用线径:AWG28~14(0.1~2.0mm2

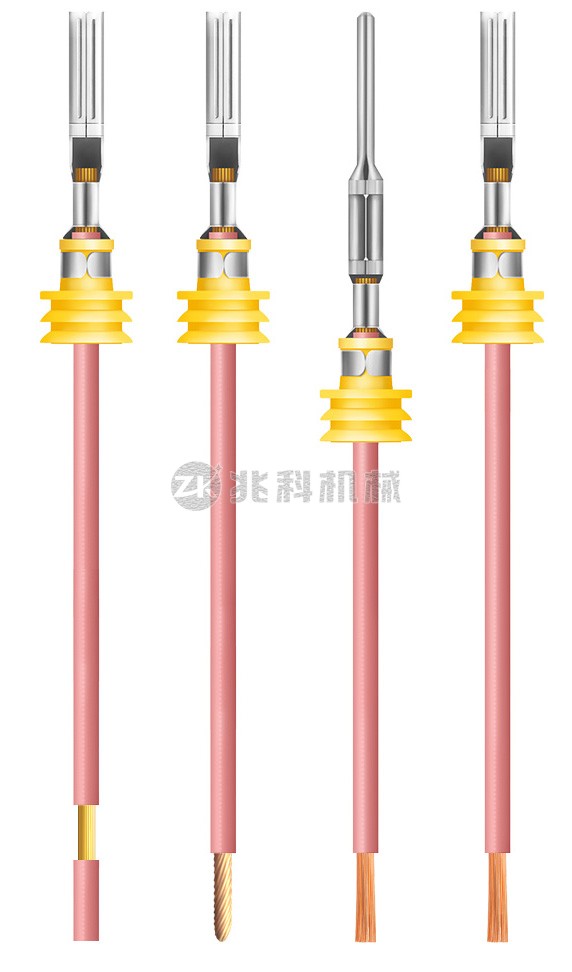

主要功能:一头穿防水塞打端子,另一头剥皮扭线

裁线长度:50~9999mm

剥皮长度:≤10mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

防水塞直径:≤Φ16mm

端子机出力:2T(可选配3T机型)

压接行程:30mm(可订制40mm行程机型)

适用端子:横送端子、直送端子等

生产效率:2500~3000条/时

操作界面:彩色触摸屏

选配功能:端子压力监测仪、长线输送带、安全防护罩

气压要求:0.4~0.6Mpa

工作电压:220V 50/60Hz

机器净重:350kg

外形尺寸:700*800*1500mm
