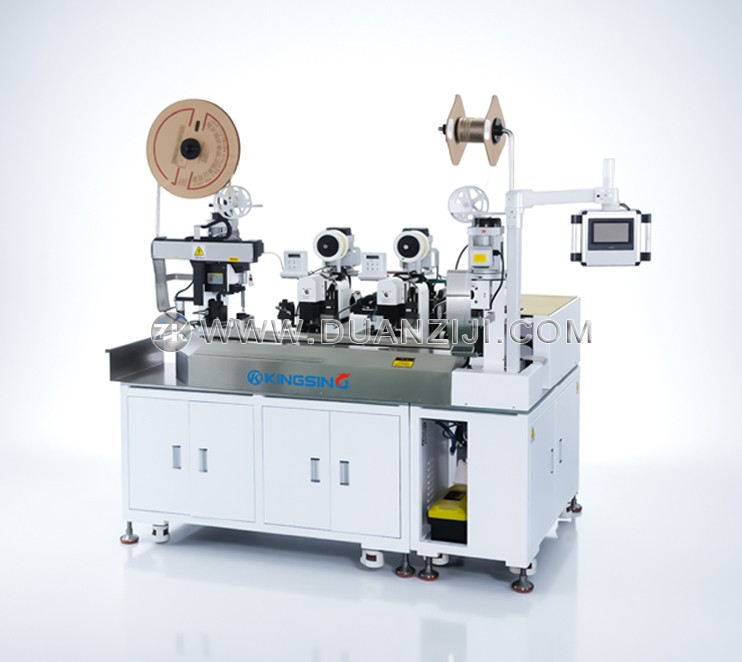

全自动双头铆压单头穿套管铜带机

  • 型号:ZK-C221L
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台全自动铜带铆压端子机,主要用于电阻丝、保险丝等卧式电子元件与电线的连接,可以同时进2条电线,每条线都有独立的进线机构和裁线剥皮机构,线材按指定的长度切断并两头剥皮,全自动完成电阻丝和电线的相互铆接,电线的另一头可以压接端子,并可以自动在线材上穿一个套管,穿套管及打端子的功能也可以在程序中关闭。

  2. 电阻丝既可以使用盘装的,也可以使用散装的,散装电阻丝可以通过振动盘自动送料,电阻丝引脚的长度可以根据所需的尺寸自动剪断。电阻丝两侧的引脚分别由2台独立的铜带机进行铆压,两条电线也分别由单独的送料机构和剥皮机构进行加工,因此两条线的线径可以不同,两台伺服型铜带机可以单独设置铆压高度。

  3. 铜带铆压机构采用高精度伺服电机驱动,铜带机采用球墨铸铁一体成型,整机刚性强,压接精度高。另外可以选配端子压力监测仪,实时监控每次压接的压力曲线变化,当压力异常时可以自动报警停机,确保产品质量。

  4. 使用铜带铆压接线相比于传统的焊锡接线或端子接线的方式成本更低,经济且环保,铜带铆压过程中无废料产生,铜带经过特殊的纹路处理,铆压后的产品拉力强,品质稳定可靠。本机以其卓越的性能成为电阻丝接线行业的利器。

兆科机械

最大压力:2T(可订制3T机型)

适用线材:AWG24~16

裁线长度:≥45mm

剥皮长度:0~16mm(可订制)

裁线精度:±(0.1+L*2‰)  L=裁线长度

套管长度:≤100mm

铜带宽度:1~8mm

铜带厚度:0.2~0.5mm

压接精度:±0.05mm

生产效率:800~1000条/时

操作界面:彩色触摸屏

检测功能:电线打结、缺线、端子有无、空气压力等

选配功能:压力监测仪、安全防护罩等

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

额定功率:2500W

机器净重:850kg

外形尺寸:1800*1800*1500mm
