自动定位铜带机

  • 型号:ZK-C108X
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台伺服型铜带压接机,专为压接微小型电子元件而设计。本机带有支持XYZ三轴运动的定位治具,操作员只需把电子元件及电线等材料预先放入定位治具内,踩下脚踏开关后,定位治具会自动把工件送至压接位置,程序中可以设置多个压接点位的坐标,因此可以实现一次性压接多个点位。比如可以将3个电容和6条电线同时卡入治具内,机器可以一次性完成6个点位的压接。定位治具是根据工件的形状雕刻而成,因此有很高的定位精度,可以保障良好的产品一致性。此外由于不需要操作员手持工件,大大增加了操作的安全性。

  2. 压接机构采用伺服电机驱动,压接精度高,专门针对加工高端精密线材而设计。一台机器可以压接多种不同尺寸的产品,只需更换相应的压接模具即可。铜带的宽度有多种规格可供选择,常用的有1mm,2mm,4mm,6mm,8mm等。整机刚性强,可以选配压力监测系统,当压力异常时自动报警停机。

  3. 本机使用铜带铆压接线,常用于电线与电线的对接以及电线与电子元件的对接。使用铜带铆压接线相比于传统的接线端子或焊锡成本更低,铜带的切断、成型、压接一次完成,铆压过程中无废料产生,铜带经过特殊的纹路处理,铆压后拉力强,品质稳定。

  4. 彩色触摸屏操作界面,送料长度、压接高度、压接位置坐标、压接时间等参数可以在程序中设置,调节压力只需修改相应的参数即可,无需手工调节螺丝。有程序记忆功能,更换模具或切换产品后可以一键调出相应的参数,节省调试时间。

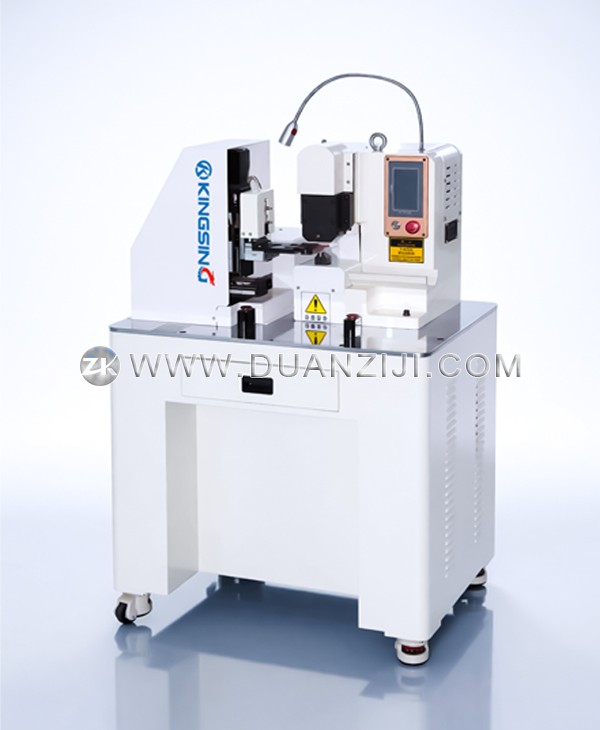

铜带机铜带机
定位治具效果图
压接成品效果图

适用线径:AWG32~10

最大压力:2T

压接时间:≈3秒

铜带宽度:1~8mm

铜带长度:≤30mm

压接精度:±0.05mm

电机功率:750W

工作电压:220V 50/60Hz

机器净重:150kg

外形尺寸:700*800*1200mm
