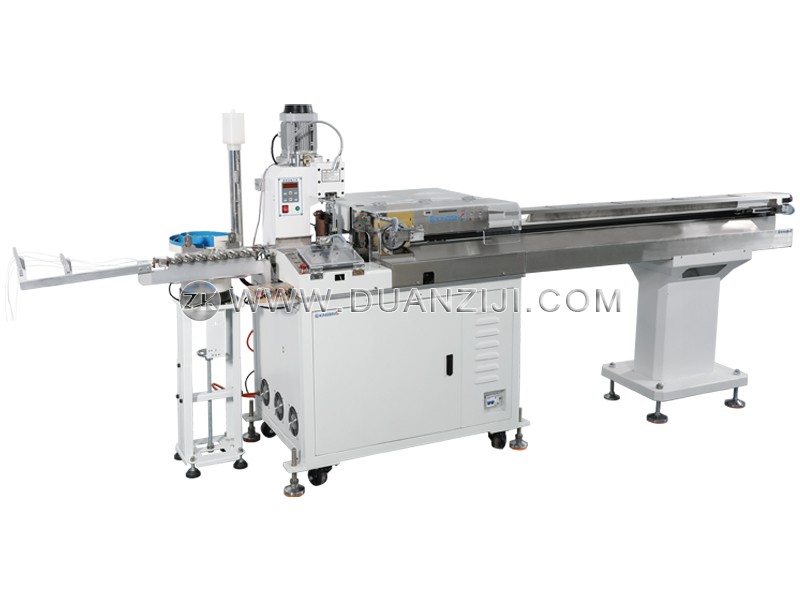

经济型单头绞线沾锡刺破式端子机

  • 型号:ZK-A141N
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台带绞线功能的全自动沾锡端子机,可以同时加工多条线,一头扭线上锡,另一头压接端子,并可将2条或2条以上的线材绞在一起。本机适用于压接各种横送端子、直送端子、刺破式端子,针对散装的刺破式端子可使用振动盘自动送料。

  2. 所有马达均采用高精度伺服电机,零部件做工精密,切刀采用正反丝杆结构,剥皮精度高。可以自动添加助焊剂和焊锡丝,沾锡深度稳定。锡炉边上配有自动吸烟仪,可通过管道将烟雾排走。端子机采用球墨铸铁一体成型,整机刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。

  3. 采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如可以关闭绞线功能,将其作为普通的沾锡端子机使用。更换端子时,只需更换相应的压接模具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。

  4. 彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。

下载: (1)

适用线径:AWG32~18(0.02~1mm2

裁线长度:50~600mm(可根据需求订制)

送线方式:拉线夹拉线

切断精度:±(0.1+L*2‰)  L=裁线长度

剥皮长度:≤8mm(可订制)

沾锡长度:0.5~7mm

最大压力:2T

压接行程:30mm(可订制40mm)

生产效率:1000~1500条/时(一次加工一组)

操作界面:彩色触摸屏

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:410kg

外形尺寸:1280*680*1300mm
