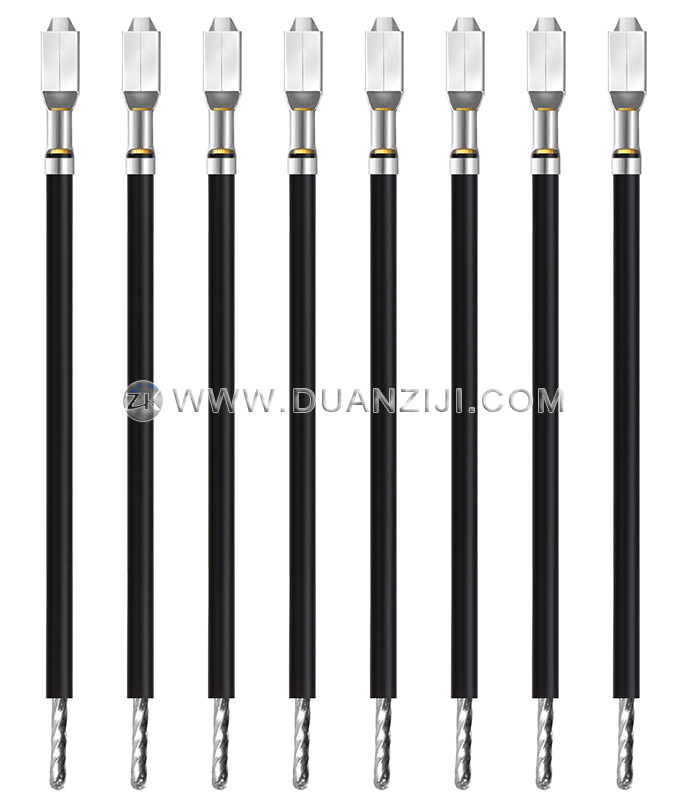

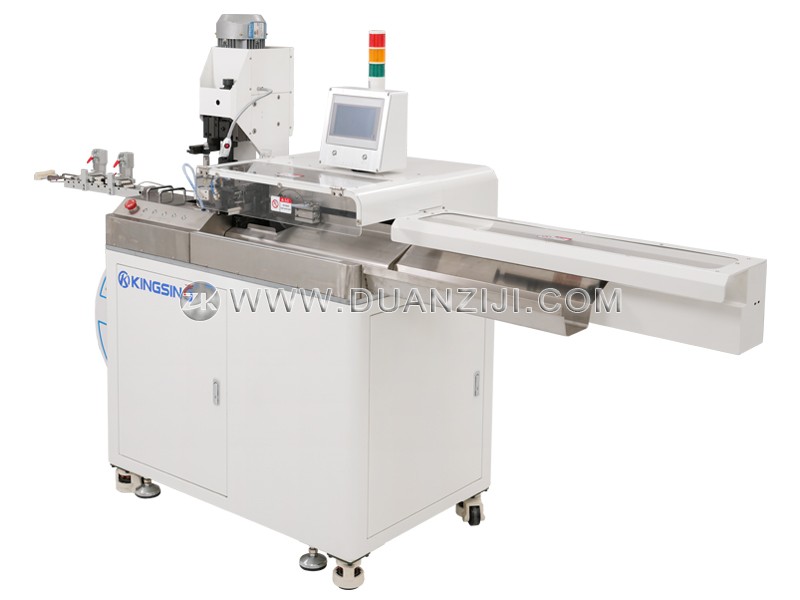

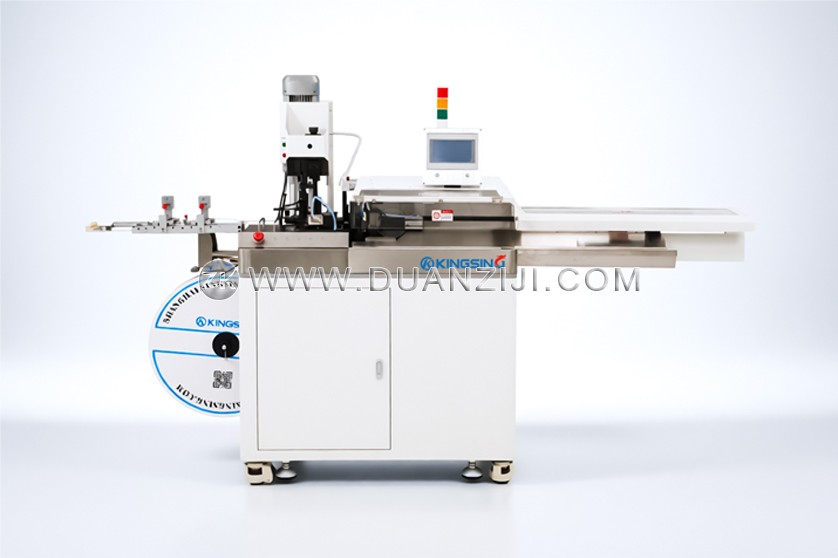

本机为伺服型五线沾锡端子机,可同时加工5条线,一头扭线上锡,另一头打端子。
高精密的端子压接机可轻松应对30号线打端子,可选配端子压力监测管理系统,当压力异常时自动报警停机。
本机由伺服电机驱动,采用丝杆拉线的方式取代了传统的滚轮送线机构,首先是提高了裁线、剥皮的精度,其次可以保证线皮表面无任何压痕。
彩色触摸屏操作界面直观易懂,不同线材的加工参数可保存在不同的程序号中。
下载: (1)
适用线材 | AWG20-AWG32 |
剥皮长度 | 0 - 20mm(线头+线尾剥皮长度 ≤20mm) |
扭线长度 | 3 - 10mm |
最大沾锡深度 | 15mm |
裁线长度 | 30 - 800mm(其它尺寸范围可订做) |
裁线精度 | ±(0.1 + 0.002×L)mm (L=裁线长度) |
端子机出力 | 2Ton (端子机可定制) |
功率 | 1500W |
速度 | 6000 -10000条/小时 |
气压 | 0.5 - 0.65MPa |
检测装置 | 端子有无,端子不良,线材打结,气压异常,机械故障等 |
电压 | 220V/50Hz |
净重 | 280Kg |
尺寸 | 1300 × 680 × 1300mm |
