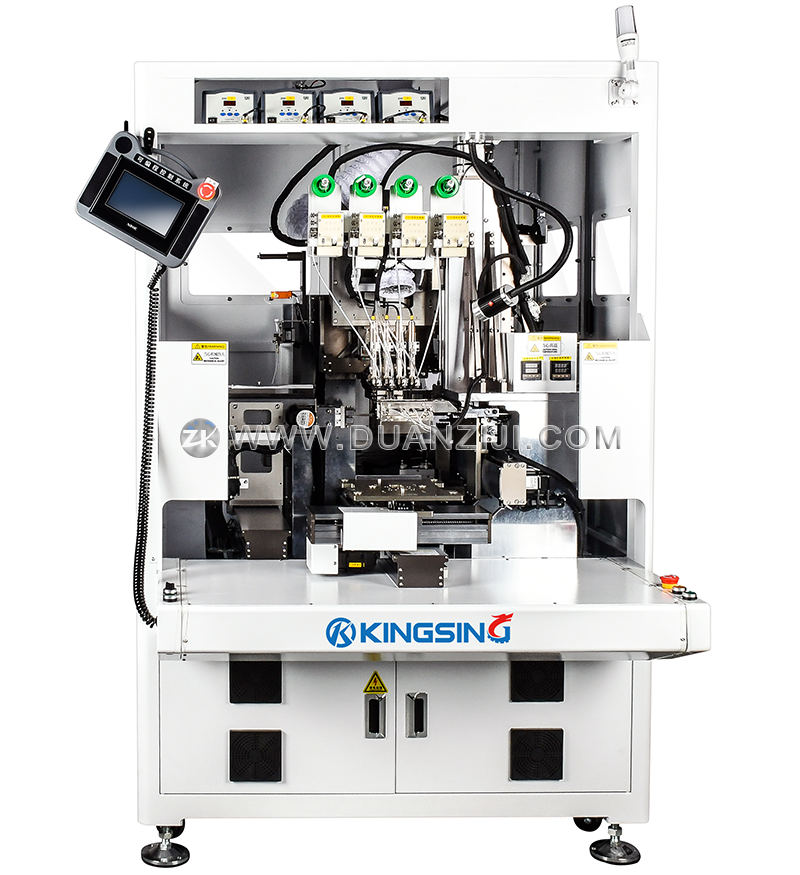

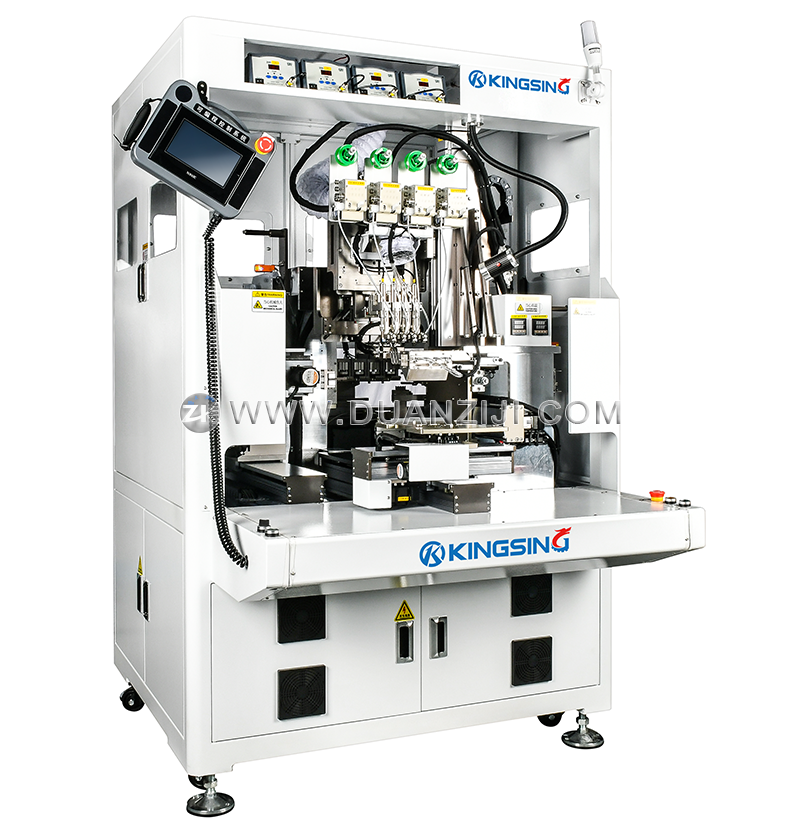

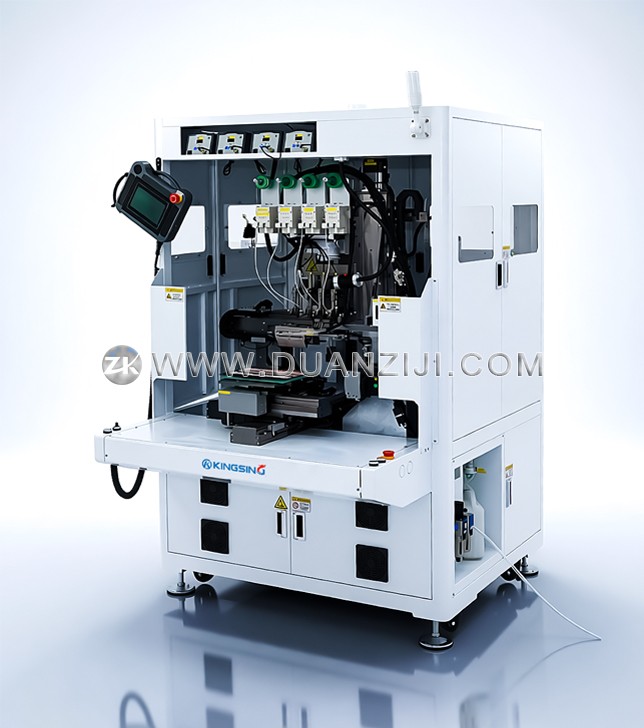

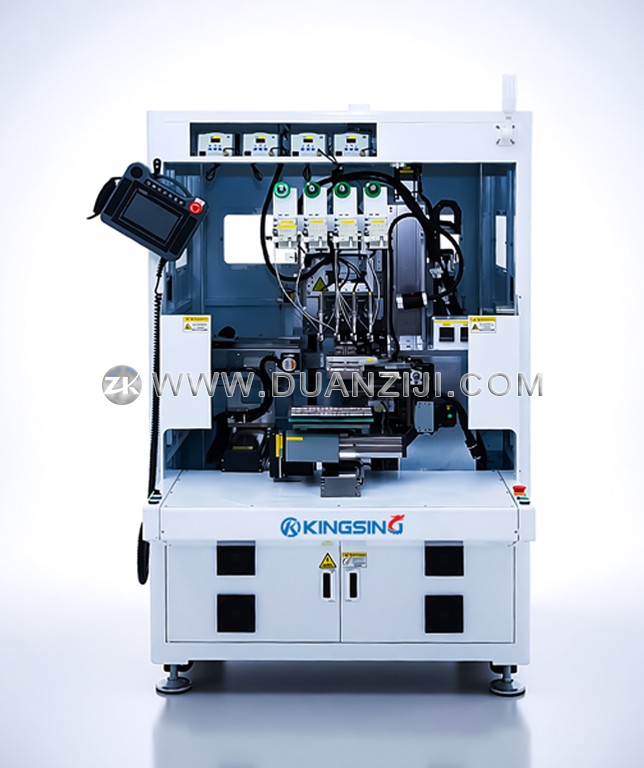

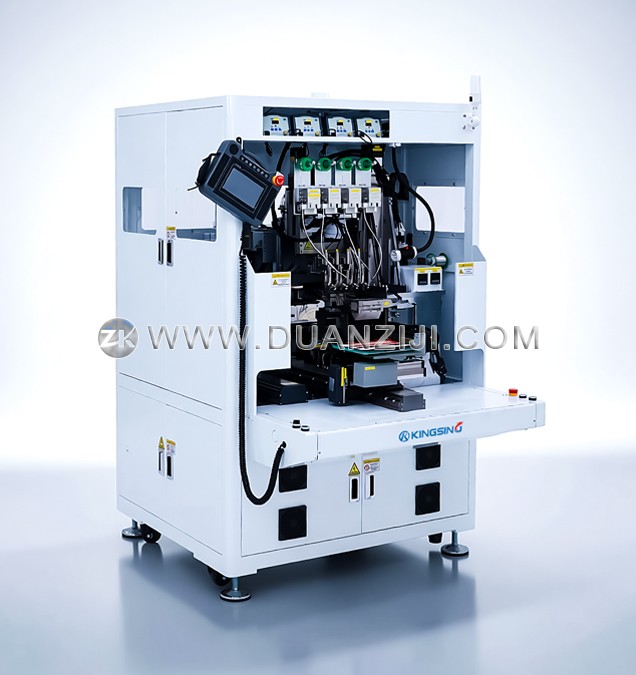

专注于电子组装行业的高效加工需求，本款全自动线对板焊接机实现了从线缆裁切、双端剥皮、前端镀锡到后端直接焊接至PCB焊盘的整套自动化流程。该设备通过高度集成的工艺链，显著减少了传统工序中频繁的人工干预，不仅提升了产线的整体吞吐量，更在复杂焊接环境下保证了加工的一致性与高良率。

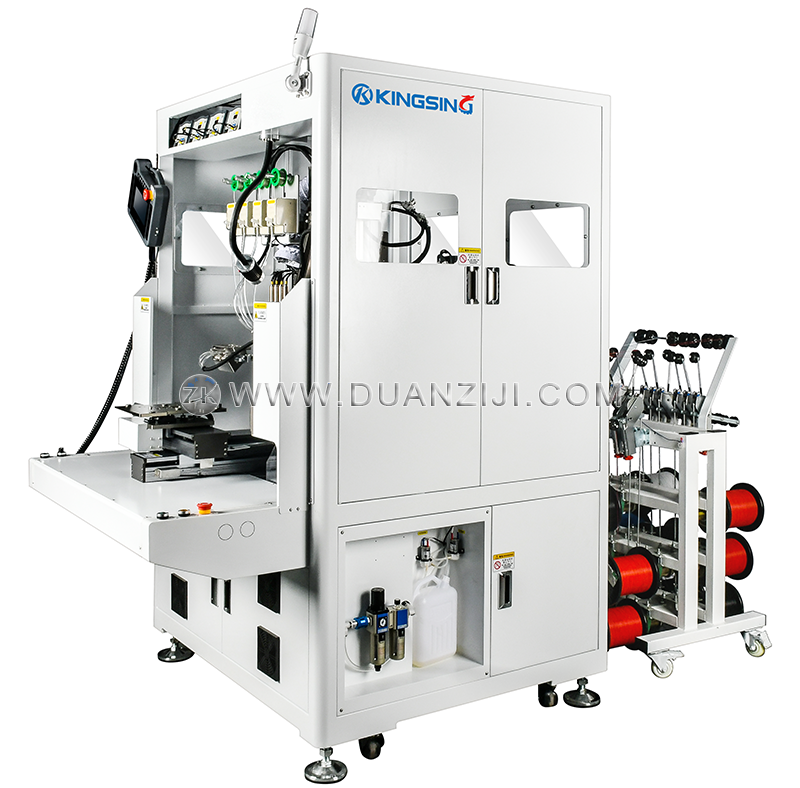

设备搭载了先进的四头并行焊接机构，能够同步完成四根线缆的焊接作业，大幅压减了单位焊点的循环时间。配合四组独立的送线控制系统，整机最高可支持十六轴同步供料与四种不同颜色的线材自动切换。通过智能程序控制，系统可根据实际工艺需求自动调用特定线群，尤其适用于对多色线束混装有严格要求的精密制造场景。
在结构设计上，该系统深度优化了柔性化生产能力，支持多连板（Panel）的智能排布焊接，能够适配多种复杂的PCB阵列布局。双载具交替工作的模式使得设备在加工过程中，操作员可同步进行成品卸载与新料装填，真正实现了加工无间断。这种高效的协作方式不仅提高了设备稼动率，也让单人管理多台设备成为可能，显著降低了企业的用工成本。
与传统的人工焊接工艺相比，本设备表现出优异的焊接品质稳定性。其精准的助焊剂喷涂与送锡控制系统确保了焊点的饱满度与浸润性，锡液渗透力强且用量恒定，有效避免了虚焊、漏焊及焊锡浪费现象。对于追求产能扩增与品质标准化的工厂而言，这一自动焊接方案能够极大程度降低对熟练焊工的依赖，确立长期生产中的技术优势。

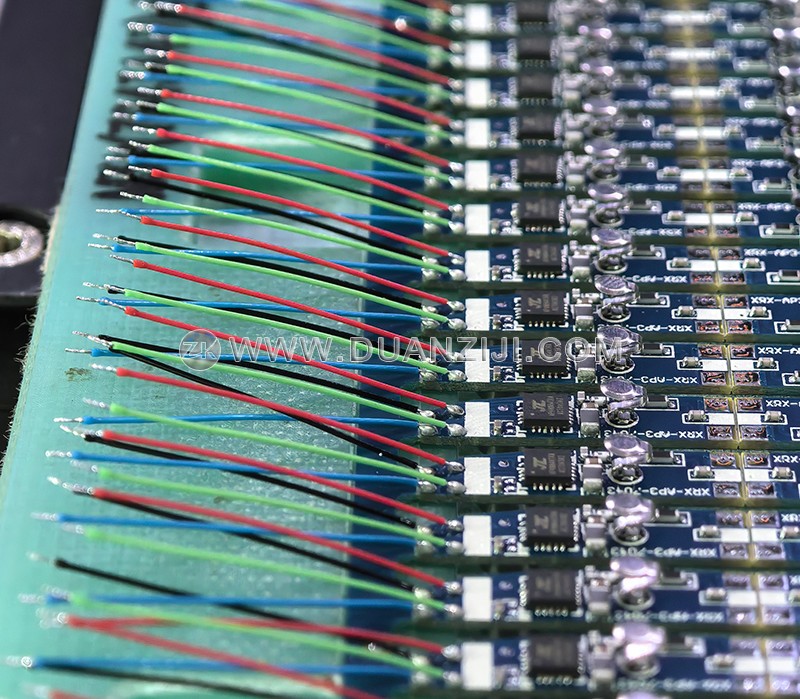

该设备应用领域极为广泛，目前已成熟应用于锂电池保护板（BMS）、高规格LED照明模组、电子烟雾化器、蓝牙耳机PCB以及各类精密电压表仪器的线缆接驳。凭借其扎实的兼容性与极高的投资回报率，本系统已成为消费电子与工业控制板生产企业实现产线自动化升级、应对大批量生产挑战的理想选择。
| 适用线芯外径 | 0.3–2.6 mm |
| 裁线长度 | 18–200 mm（可定制） |
| 剥皮长度 | 客户端：0–7 mm / 焊线端：0–5 mm |
| 送线能力 | 4根/组 × 4组 = 16轴 |
| 锡炉温度 | ≤450℃ |
| 烙铁头温度 | ≤450℃ |
| 适用线材颜色 | 最多支持4个颜色 |
| 焊锡头数量 | 4个 |
| 焊锡头间距 | 最小 26 mm（闭合状态），最大 52 mm（展开状态） |
| 同步焊接点数 | 1–4点（等距分布） |
| 焊盘厚度要求 | ≤30 mm |
| 焊点间距要求 | ≥0.5 mm |
| 有效焊接面积 | ≤ 250 × 250 mm |
| 生产效率 | 3000~4000根/小时（单线加工效率，具体视裁线长度而定） |
| 工作气压 | 0.5–0.7 MPa (340 L/min) |
| 额定功率 | 4.6 kW |
| 电源供应 | AC 220 V, 50/60 Hz（可定制） |
| 设备净重 | 625 kg |
| 外观尺寸(长×宽×高) | 1505 × 1250 × 2000 mm |
| 可选配置 | Windows 11控制系统（支持MES对接）、线束扭线功能、16轴自动送线机、自动上下料系统、可根据具体需求提供定制化解决方案 |
