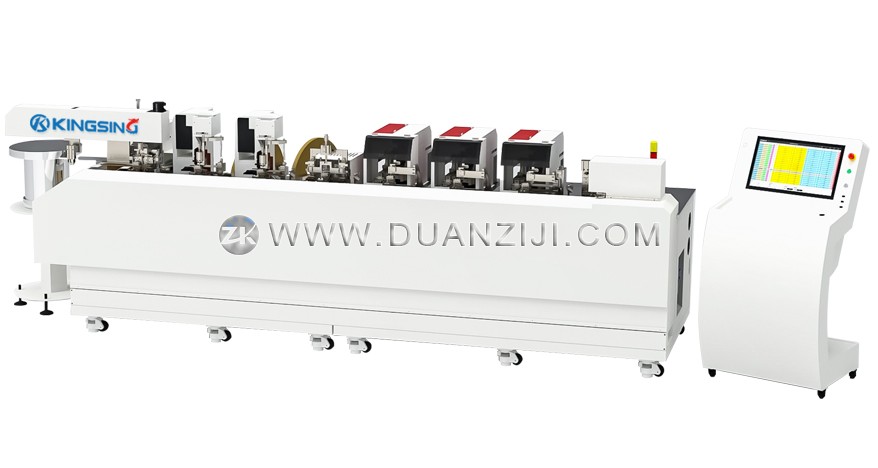

多芯护套线自动套号码管压端插壳机

  • 型号:
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  • 护套线人工按线色放线,采用立式环形循环链,多套定线工装自动循环使用;

  • 塑壳采用振动盘自动上料,多孔端子一次性插入;

  • 根据芯线的数量配多套单管打码机,全部芯线同步套号码管,自动打印分切套号码管,不同线色自动对应套不同的号码管;

  • 端头压接采用伺服压接机,所有压接参数自动切换,且实时监控压接质量;

  • 配套数据转换软件与第三方自动布线软件生成的生产工单无缝连接,可通过内部网络远程派发工单,自动快速转换成生产指令。

  • 预留MES接口,可实时抓取设备运行生产数据(如生产总量、运行效率、不良率、物料用量、故障停机时间等)。

电源:AC220V 50HZ单相

加工范围:0.75mm2、1.0mm2、1.5mm2、2.0mm2多芯护套线

生产效率:≥8套分钟(按3芯护套线计)

端头种类:链带开口端子(特殊端子可定制)

加工线长:原材料为剥好外皮的护套线,剥外皮长度≥75mm

剥头长度:1~8mm

号码管长度:10-38mm, 38mm以上需定制

号码管标识:实现常规半角36个以内标识

塑壳上料:三轴机械臂+直振

收线:循环传送带收线

检测装置:导线有无检测、号码管有无检测、色带有无检测、色带断检测、端子压接检测

空气压力:约0.5-07Mpa

外形尺寸:5500 X4000 X1600mm

其他:可选配端子压力管理装置、端子视觉检测系统
