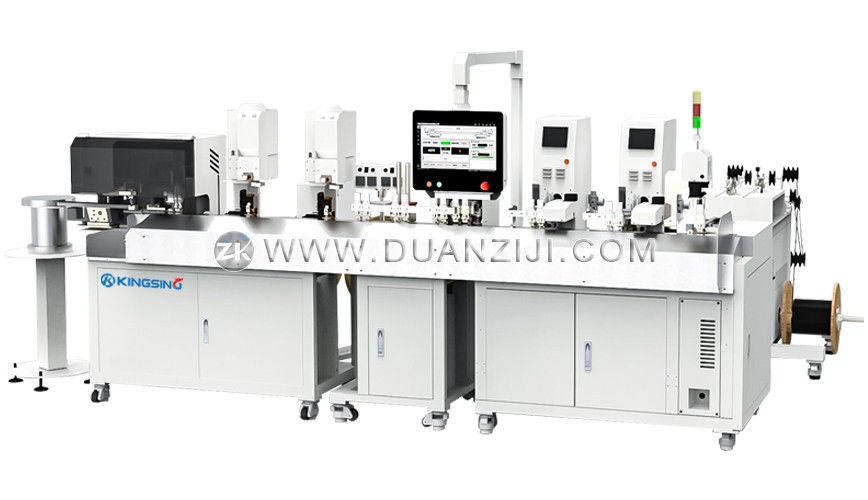

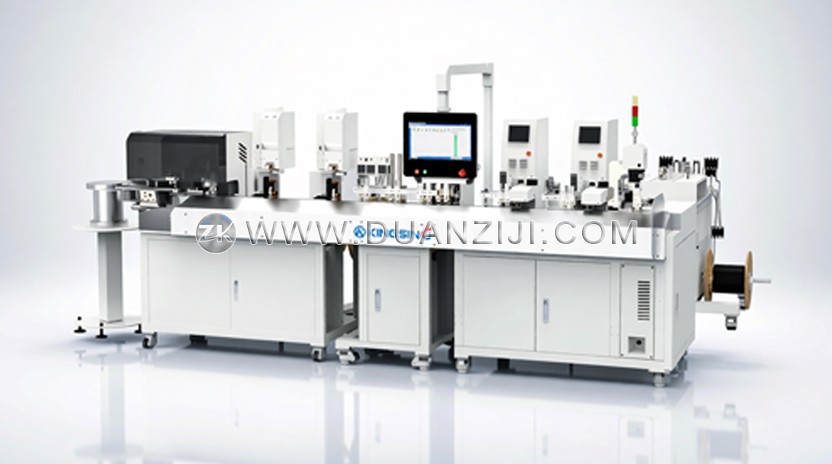

全自动套号码管压端插壳机

  • 型号:
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  • 多种(单线径多线色)导线、单种线号管、多种端头、单种或多种连接器(塑壳)同时在线,按生产工单全自动切换生产;

  • 配多线自动切换送线机和多轴放线机;

  • 配两组单管打码机,可同时适应PVC线号管和热缩管,自动送管、印字、分切、套管,同时配有线号管加热装置;

  • 配多组压接单元可满足所有端头同时在线,所有端头压接均采用免换模压接,选用伺服压接机,所有压接参数自动切换,且实时监控压接质量;采用三轴机械臂+圆振自动上料端头(无直振),且圆振喷胶处理,避免损伤端子镀层;

  • 配单组或多组连接器自动上料插壳单元,连接器振动盘自动上料,端子通过三轴机械臂自动定位插壳,同步完成插壳到位拉拔检测;

  • 配压力管理装置,可选配CCD影像检测;

  • 设备采用模块化设计,流水线布局,操作简单,维护方便,后续可扩展升级;

  • 可选配热缩线号管自动理管定位热缩成型模块;可选配自动沾锡模块;

  • 可选配激光刻字;

  • 配套数据转换软件与第三方自动布线软件生成的生产工单无缝连接,可通过内部网络远程派发工单,自动快速转换成生产指令;

  • 预留MES接口,可实时抓取设备运行生产数据(如生产总量、运行效率、不良率、物料用量、故障停机时间等)。

电源:AC220V 50HZ单相

号码管标识:常规半角字符36个以内标识

生产效率:12~15条/分钟(线长500mm)

空气压力:0.5~0.7Mpa

外形尺寸(L×W×H):6000*5000*1800mm

线径:0.30mm2~4.0mm2,PVC电子线、铁氟龙等各类线材

线长:100mm~3000mm(双端压接端头最短线长220mm)

号码管规格:0.52~4.02PVC管+Ф3~Ф6热缩管,适配0.30mm2~4.0mm2线径

检测装置:线材有无检测、线号管有无检测、色带有无检测、色带断裂检测、端头压接监测

号码管长度:PVC线号管管长15~38mm;热缩管需固定一个管长,15mm、20mm、25mm、30mm特殊长度可定制

端头种类:半绝缘单粒端头(OT、UT、IT(管型));全绝缘单粒端头(187/250直插和弯插;4.0子弹头公母端);全裸单粒端头(OT、UT、针形、DBN);航空针(各式航空插针、插孔);链带端头:各类链式端头
