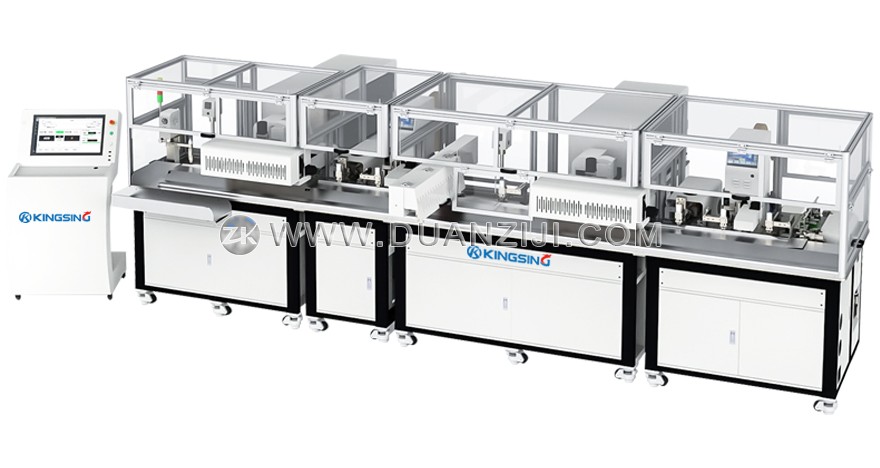

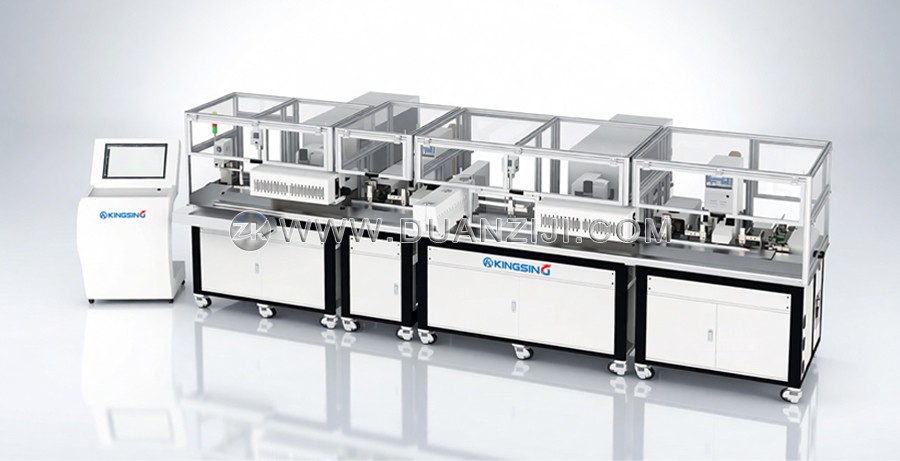

多线自动切换双端压接套管机

  • 型号:
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  • 多种导线(多线径多线色)、单种热缩线号管或PVC线号管、全部端头同时在线,按生产工单全自动切换生产,可单规格批量生产,也可多规格成组生产,每组导线生产完成实时打印标签贴附(注明柜号用途)便于后续接柜生产;

  • 配多线自动切换送线机和多盘式一体放线架,满足多种导线同时在线;

  • 配两组单管打码机(热转印),可用于热缩管和PVC管自动送管、印字、分切、套管;

  • 配多组压接单元来满足全部端头同时在线,选用伺服压接机,所有压接参数自动切换,且实时监控压接质量;采用三轴机械臂+圆振自

  • 动上料端头(无直振),且圆振喷胶处理,避免损伤端子镀层;

  • 可选配自动理管定位热缩成型模块,根据需求自动将线号管理至设定位置,热缩定位,热缩成型,可保证字符在端子压接正面可见;

  • 设备采用模块化设计,流水线布局,操作简单,维护方便;

  • 配套数据转换软件,可通过内部网络远程派发工单,自动快速转换成生产指令;

  • 预留MES接口,可实时抓取设备运行生产数据(如生产总量、运行效率、不良率、物料用量、故障停机时间等)。



电源:AC220V 50HZ单相

加工线径:AWG8~AWG12

加工线长:80~2000mm

剥头长度:双端,0~15mm

号码管规格:Ф6可印字圆口热缩管,Ф8~Ф15可印字扁口热缩管,与线径线径相匹配的PVC管

号码管长度:热缩管固定一个长度15mm,20mm,25mm,30mm,PVC管长度15~35mm

号码管标识:可印各种字符、数字、汉字等,可双排印字可选配激光打码

端头种类:半绝缘单粒端头(IT(管型)),全裸单粒端头(圆口或开口端子),链带端头(各类链式端子)

生产效率:≥12条/分钟

检测装置:线材有无检测、线管号有无检测、色带有无检测、色带断裂检测、端头压接检测

气压:0.5~0.7Mpa

外形尺寸(L×W×H):6000*3000*1800mm
