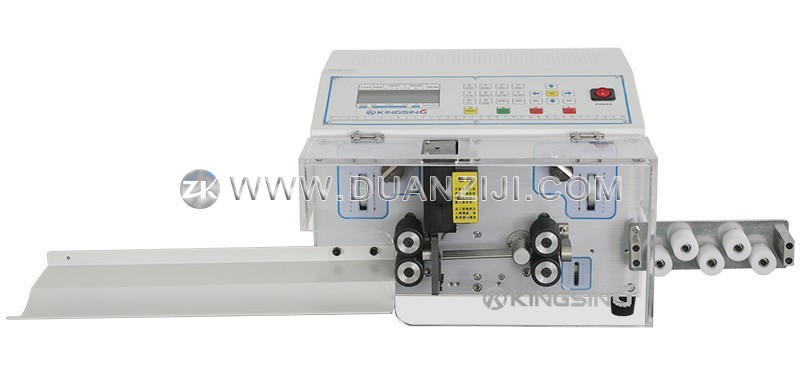

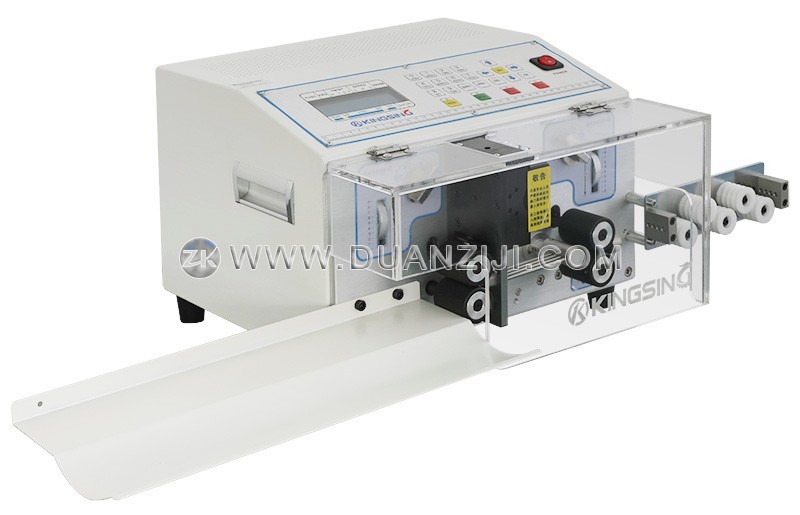

通用型四轮驱动剥线机

  • 型号:ZK-W116系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 通用型四轮驱动剥线机共包括12个子型号(详见技术参数),送线轮可以选择胶轮或铁轮,适用于加工各种BVR电子线、BV硬线、护套线等,支持全剥、半剥、中间剥等功能,可以将不同线材的加工参数保存到不同的程序号中,切换线材时可以一键调出相应的加工参数。

  2. 程序界面直观易懂,裁线长度、剥皮长度、进刀深度、退刀、产量等参数可以在程序中自由设置,长线程序、超短线程序、中间剥程序、护套线程序等功能可以随意切换,一机支持多种不同的加工方式,通用性很强。

  3. 支持非标订制,我们有很强的研发能力,可以根据客户需求订制特殊的功能。常见的选配功能有:

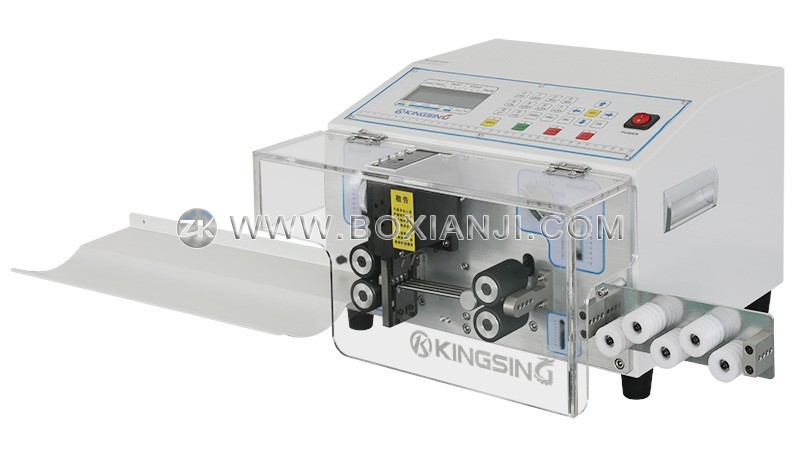

    • 加装安全防护罩,打开防护罩后自动报警停机。

    • 与工业机器人联动,机器加工一组线材后自动停机,等待线材被机械手取走后再加工一组备用。

    • 订制特殊形状的刀片和导管,用于加工扁护套线、双并线、排线等线材,扁护套线可以实现内外层剥皮。

    • 加装喷码机、线号烫印机等设备,实现边剥线边打码。

    • 加装取线机械手和输送带,加工长线时可以保证线材平直整齐地放入收料盘中。

    • 选配电脑工控系统(Windows操作界面),一键批量加工不同长度的线材,同时该套系统也支持喷码机,实现每条线材上喷印不同的内容,加工参数及喷码内容可通过Excel表格导入;

型号适用线芯面积提轮功能全剥长度最小留胶长度

ZK-W116A

(10平方单线型)

0.1 ~ 10.0mm²

AWG28~7

----

线头:0~35mm

线尾:0~35mm

35mm

ZK-W116B

(10平方提轮型)

0.1 ~ 10.0mm²

AWG28~7

自动提轮

线头:0~120mm

线尾:0~35mm

35mm

ZK-W116C

(导管加粗型)

最大Φ12mm自动提轮

线头:0~120mm

线尾:0~45mm

45mm

ZK-W116D

(16平方大线型)

1.0 ~ 16.0mm²

AWG18~6

----

线头:0~45mm

线尾:0~45mm

45mm

ZK-W116E

(普通单线型)

0.1 ~ 4.0mm²

AWG28~11

----

线头:0~35mm

线尾:0~35mm

35mm

ZK-W116F

(普通短线型)

0.1 ~ 4.0mm²

AWG28~11

----

线头:0~12mm

线尾:0~12mm

12mm

ZK-W116G

(普通提轮型)

0.1 ~ 4.0mm²

AWG28~11

自动提轮

线头:0~120mm

线尾:0~35mm

35mm

ZK-W116H

(普通双线型)

0.1 ~ 2.0mm²

AWG28~14

----

线头:0~35mm

线尾:0~35mm

35mm

ZK-W116K

(双线增强型)

0.1 ~ 4.0mm²

AWG28~11

----

线头:0~35mm

线尾:0~35mm

35mm

ZK-W116L

(普通四线型)

0.1 ~ 1.5mm²

AWG28~16

----

线头:0~35mm

线尾:0~35mm

35mm

ZK-W116M

(单线增强型)

0.1 ~ 6.0mm²

AWG28~10

----

线头:0~35mm

线尾:0~35mm

35mm

ZK-W116N

(增强提轮型)

0.1 ~ 6.0mm²

AWG28~10

自动提轮

线头:0~120mm

线尾:0~35mm

35mm

裁线长度范围:0~100m

裁线长度精度:±0.002×L (L表示裁线长度)

程序记忆功能:最多可保存100组程序

工作电压:220V/50Hz


附加说明:

  1. 剥皮长度范围:以上参数中的剥皮长度范围是指使用长线程序进行全剥时的剥皮长度范围,如果进行半剥则不受上述参数限制,比如线尾半剥时通常可以达到80mm以上的剥皮长度(是否能剥开还取决于线皮的自身的松紧度)。

  2. 最小留胶长度:本参数是指电线的总长减于两头的剥皮长度,即剥线线之后,中间带胶皮的部份的长度,这个参数主要用于参考可以加工的最短线的长度。以上参数中的最小留胶长度是指使用长线程序两头剥皮时的最小长度,如果使用超短线程序则不受以上参数限制,甚至可以做到总长5mm两头各剥皮1mm,使用超短线程序时的工作原理与长线程序不同。
