多功能全自动双头沾锡端子机

  • 型号:ZK-A156N
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台多功能全自动扭线沾锡端子机,集裁线、剥皮、扭线、沾锡、打端子等功能于一体,可以同时加工5条线,生产效率高。本机既支持一头扭线沾锡另一头打端子,也支持双头扭线沾锡,可以一机两用,节省成本。可以选配绞线功能,可将2条或2条以上的线绞在一起成麻花线。还可以选配分线功能,用于加工双并线或排线,可将排线的两头自动划开分线。

  2. 机器内包含3套伺服电机,零部件做工精密,切刀采用正反丝杆结构,剥皮精度高。可以自动添加助焊剂和焊锡丝,沾锡深度稳定。锡炉边上配有自动吸烟仪,可通过管道将烟雾排走。

  3. 采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,各功能模块可以在程序中自由开启或关闭。更换端子时,只需更换相应的压接模具即可。机器用途广泛,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。彩色触摸屏操作界面,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。

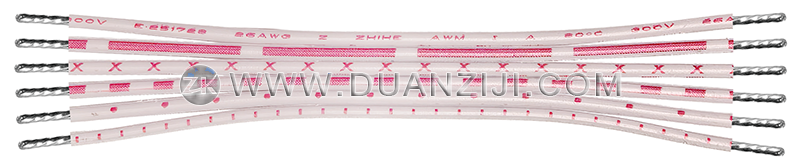

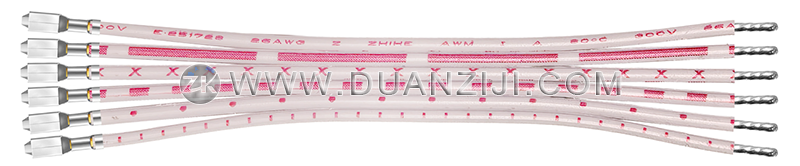

主要功能:双头扭线沾锡、单头沾锡另一头打端子

适用线材:电子线、双并线、排线(2~20P)

适用线径:AWG32~18(0.02~1mm2

裁线长度:40~1000mm(可订制)

分线长度:27~35mm

送线方式:拉线夹拉线

切断精度:±(0.1+L*2‰)  L=裁线长度

剥皮长度:≤10mm(可订制)

沾锡长度:0.5~10mm

最大压力:2T

压接行程:30mm(可订制40mm)

生产效率:4000~6000条/时(同时加工5条线)

操作界面:彩色触摸屏

选配功能:排线分线、绞线

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

机器净重:450kg

外形尺寸:1900*800*1500mm
