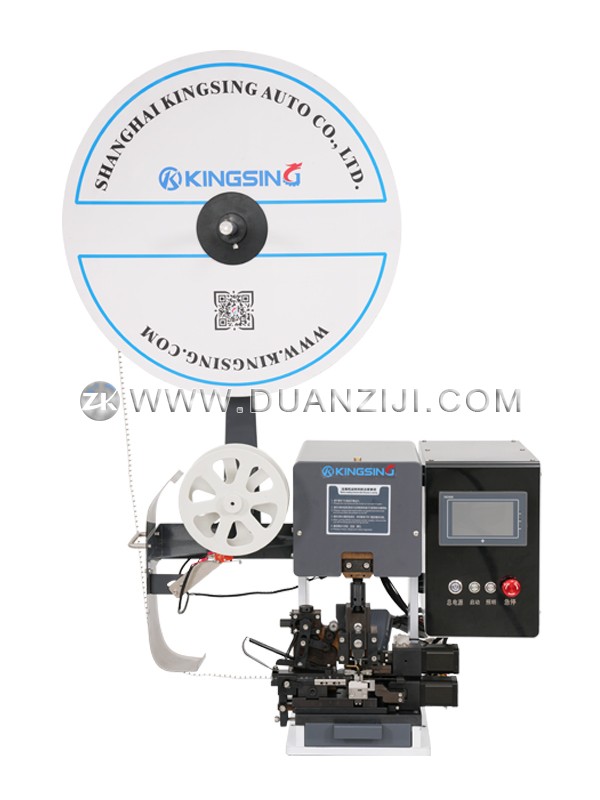

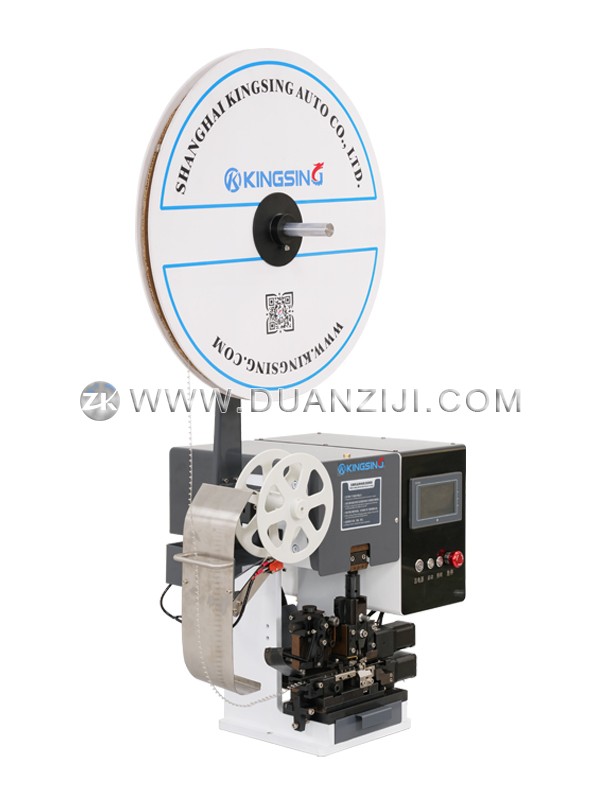

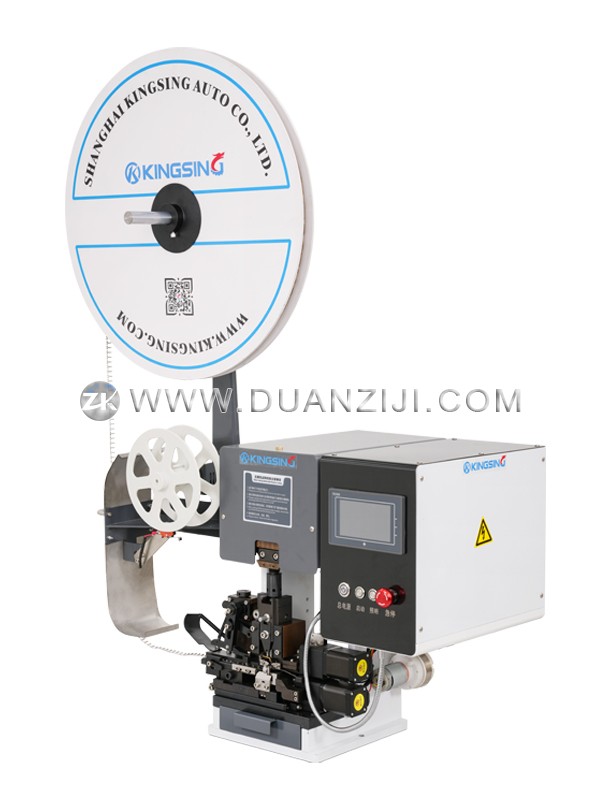

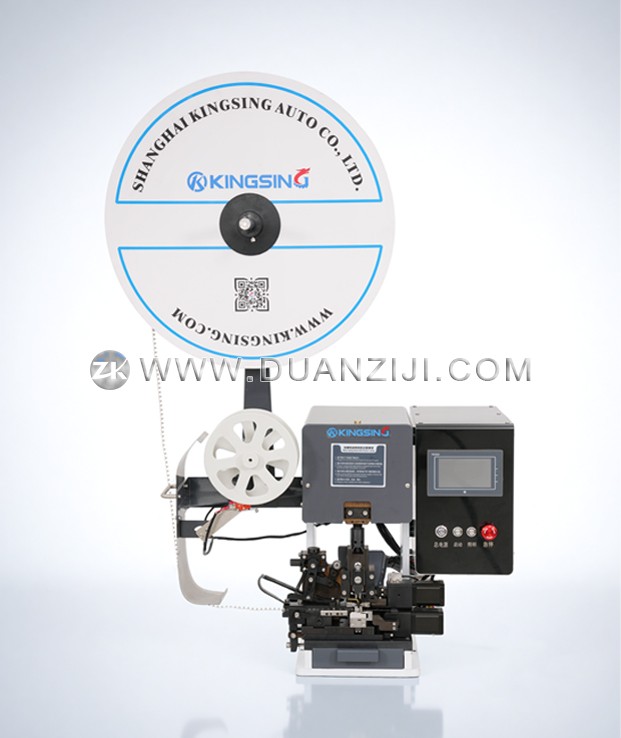

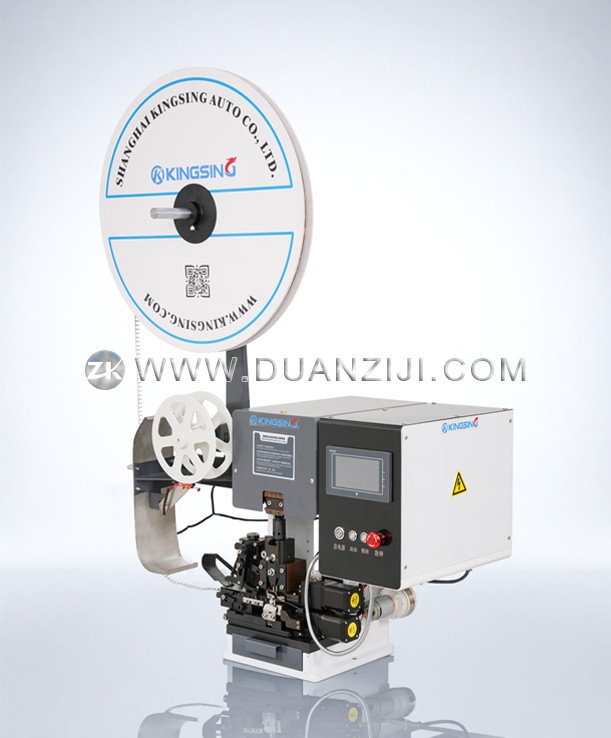

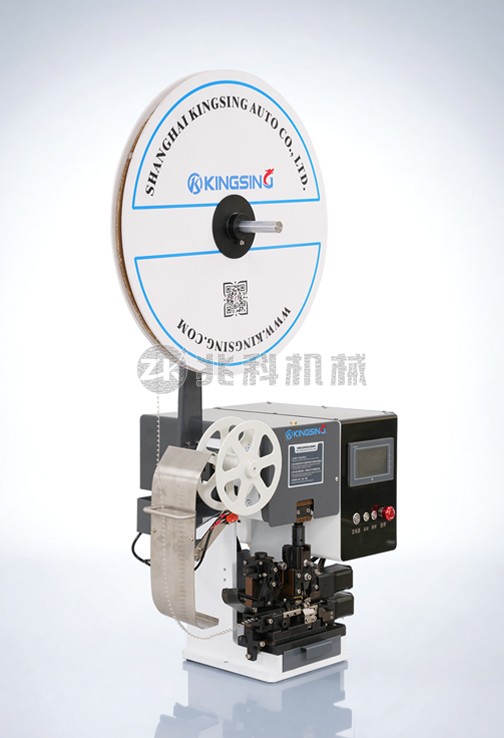

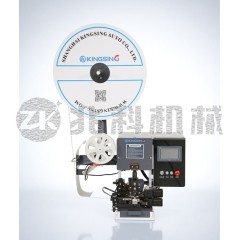

纯电动伺服型剥皮打端机

  • 型号:ZK-T152P
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一款纯电动伺服型连剥带打端子机,压接马达采用高精度三菱伺服电机,速度快、精度高。插电即可工作,不需要气源,适用于压接各种横送端子,将线头放入压接位置后机器将自动先剥皮再压接端子,剥皮和打端子的工艺流程合并在一起可以有效降低人工成本,产品一致性也可得到提升,特别适用于护套线芯线的剥皮打端子操作。

  2. 一台机器可以压接多种不同的横送端子,只需更换相应的压接刀片即可,压接高度及压接深度均易于调节。本机的压接模具可以快速更换,当压接多种端子时也可以直接更换压接模具,这样效率更高,免去调试的时间。

  3. 本机采用电机替代了所有的气缸,调节更加简单。彩色触摸屏操作界面,切刀深度、剥皮长度、夹线力度、打端位置等参数可以直接在触摸屏中设置,无需进行机械调节,这大大简化了一台机器压接多种端子时的调试工作。

  4. 端子背纸通过卷纸器自动回收,剥皮刀旁边配有自动吹气和吸料装置,可以把废线皮吹走,始终保持工作位置的清洁,气源由本机自动生成,无需外接空气压缩机。

下载: (1)

适用线径:AWG16~32

剥皮长度:1~10mm

误差范围:0.05~0.1mm

端子机出力:2.0T

模具行程:30mm

开口高度:215mm

适用端子:横送端子

压接马达:三菱伺服电机

生产效率:1000~2000条/时

工作电压:200~240V 50/60Hz

额定功率:750W

机器净重:70kg

外形尺寸:500*500*550mm


选配功能:

  1. 线头切断:自动将线头剪齐,剥皮长度更精准,消除人工放线的误差。

  2. 感应启动:用感应式启动替代脚踏开关启动,线材放到位后自动启动。

  3. 双线压接:针对2芯护套线设计,有些小端子可以一次性压接2个端子。

  4. 特殊端子:比如双料带端子、料带在中间的端子等均可非标订制。

  5. 压力监控:实时监测每次压接过程的压力曲线,当压力异常时自动报警。
