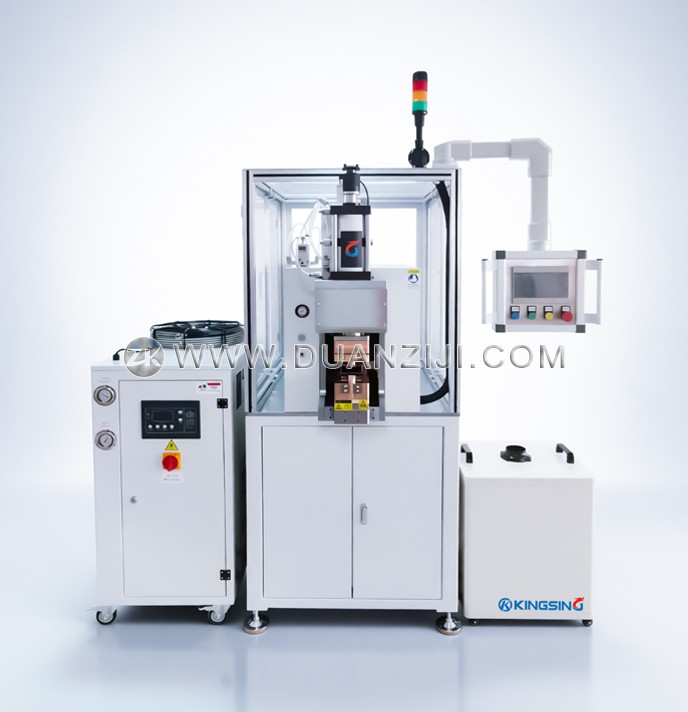

热熔焊接端子机

  • 型号:KS-N31
  • 品牌:
  • 价格:

热熔焊接端子机采用一种特殊的技术与柔性电阻焊接系统相结合,无需首先移除漆包线的绝缘层即轻松地焊接到管形端子的孔眼内。漆包线的表面是有一层绝缘层的,热压接时会使绝缘层直接蒸发掉。由于压接之前无需去除漆包线的绝缘层,所在减少了工序提高了工作效率。同时热压接的过程中没有铜导体没有任何去除,所以保证了强度。

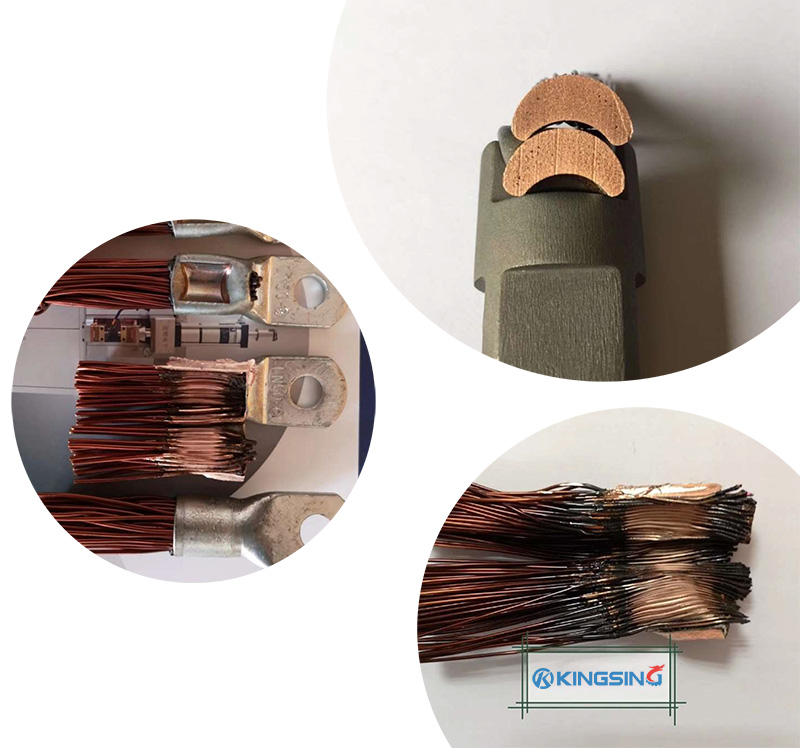

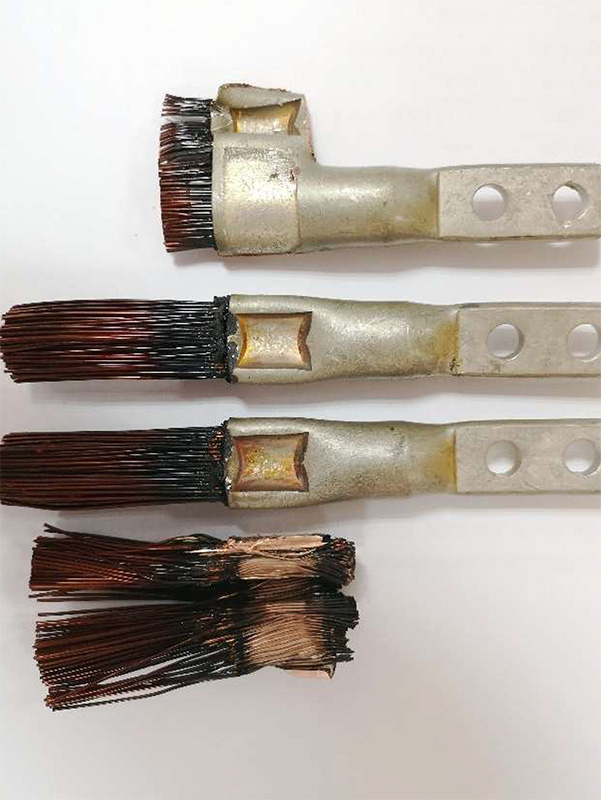

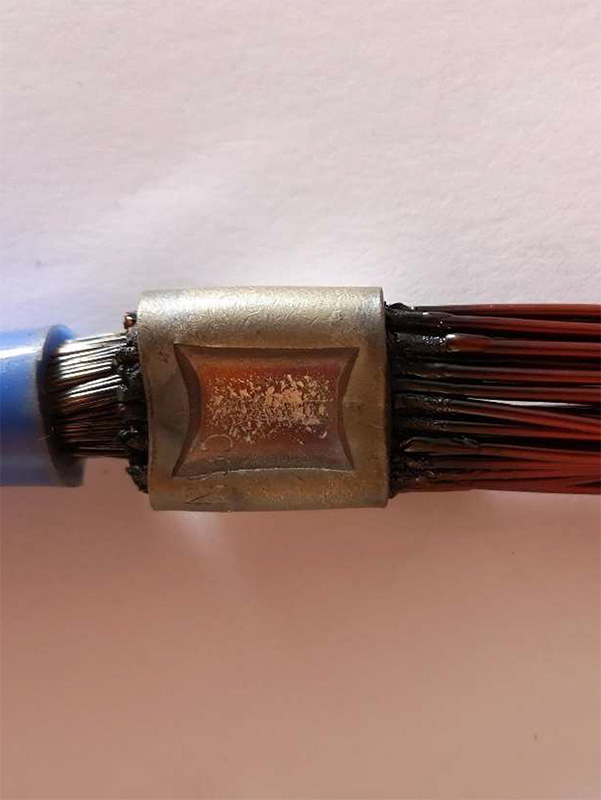

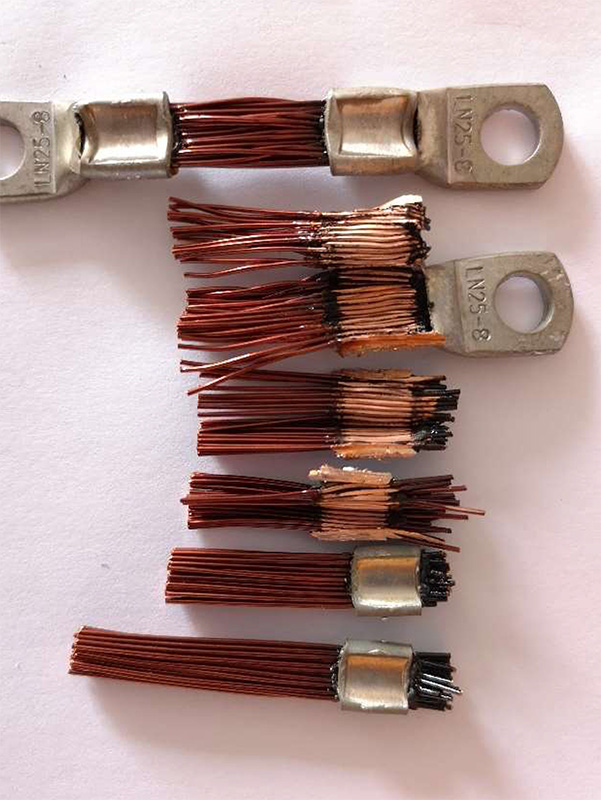

热压接不同于其他类型的电阻焊接,它使用导电金属管传递电流产生热量并将电线固定在一起。该管形端子将导线熔合成一个压紧的金属部件,由于铜线和端子是在接近熔化温度下熔合在一起的,材料保持固相并不会进入液相。

热熔压接依赖于被焊接材料的电阻产生的热量和压接力,热熔焊接工艺具有非常高的导电率,接触电阻几乎为零并且没有显着的电压降。

与普通的冷压或焊接相比,热压接具有更高的拉伸强度,因为压接后它形成一整块固体金属。由于加热金属退火,接头中的机械应力得到释放,从而降低了接合过程后导线和端子中铜的应力。

适用的线芯面积: 最大75mm2
程序存储功能: 最多可存60组程序
压接机最大压力: 1000Kg
电极直径: 8 ~ 25mm
焊接温度: 600℃
工作电压: 380V (±5%) 50~60Hz
最大功率: 75KVA
气压要求: 0.6~0.7Mpa
耗气量: 5L/min
工作温度: 10 ~ 40℃
工作湿度: 0% ~ 85%

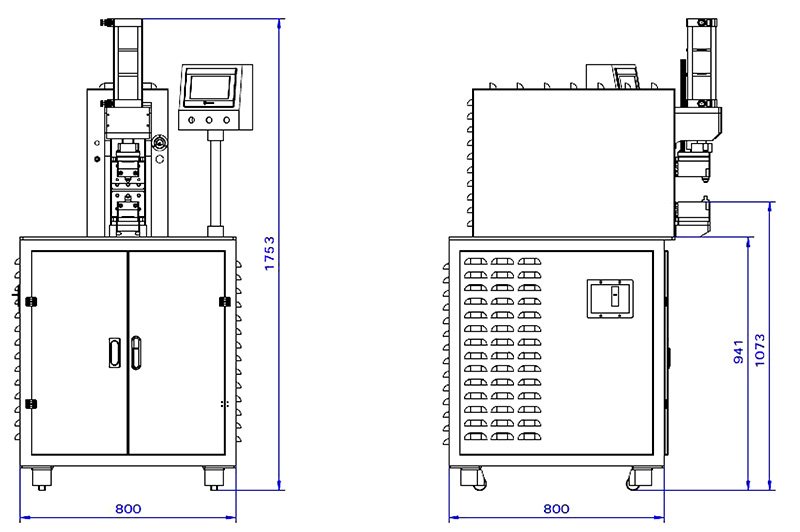

外形尺寸: 800×800×1753mm
生产效率
线芯截面积 需要的时间
< 5mm2  5s
< 10mm2  10s
< 25mm2  15s
< 40mm2 20s
<50mm2  20s
< 70mm2 25s

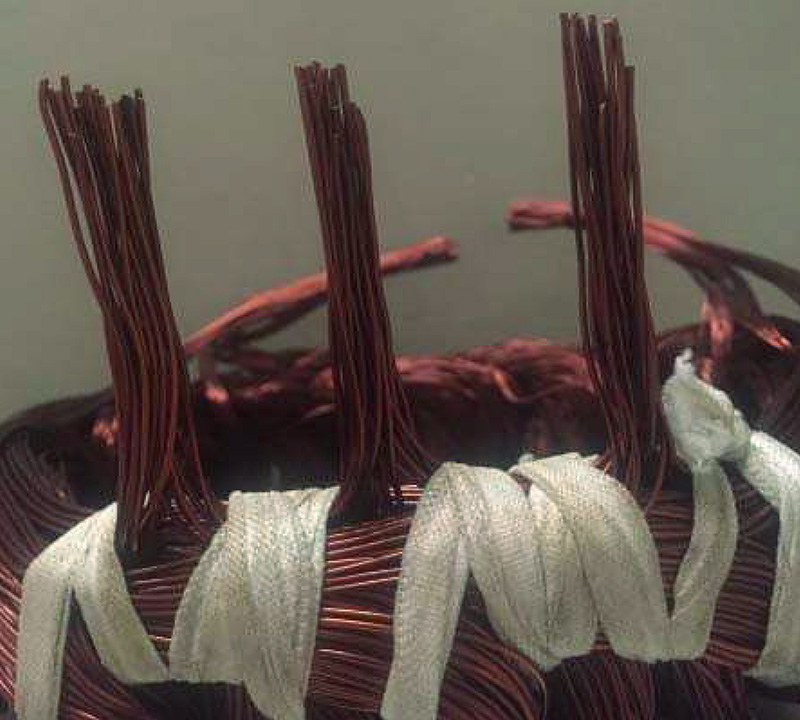

电机定子尺寸要求:
马达定子直径范围: 20~1000mm
单条漆包线直径: <1.5mm
最大线芯面积: 75mm2
管形端子最大孔径:16mm
引出线长度: >40mm (15~40mm可以定制)
