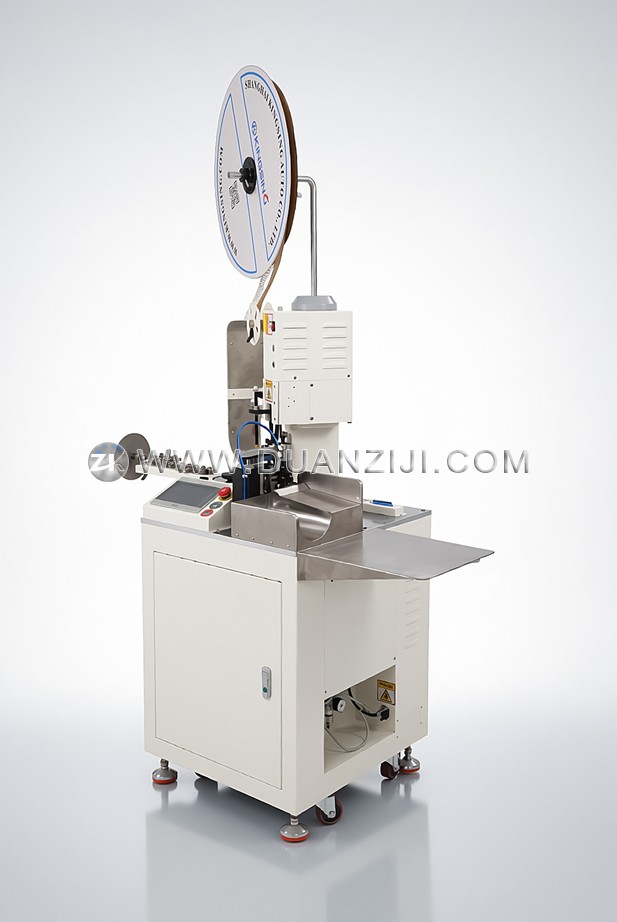

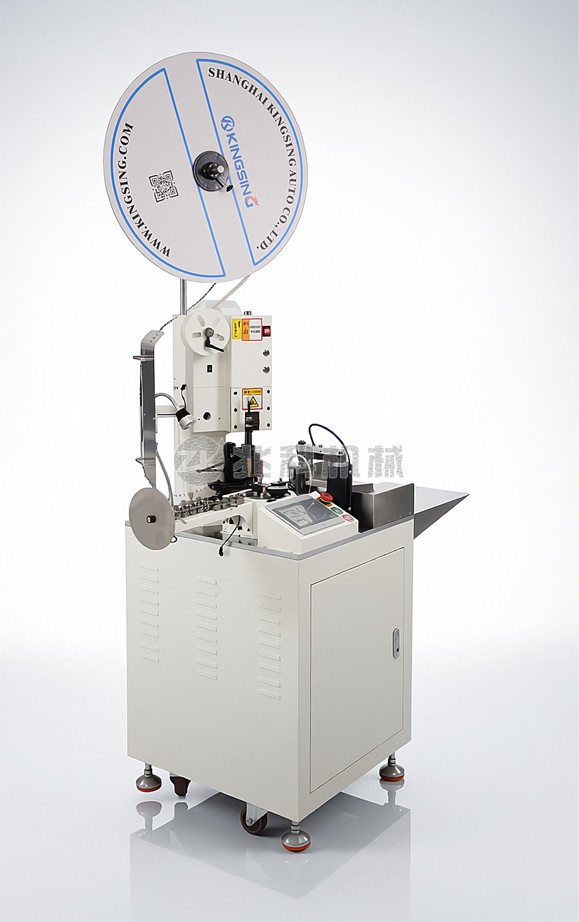

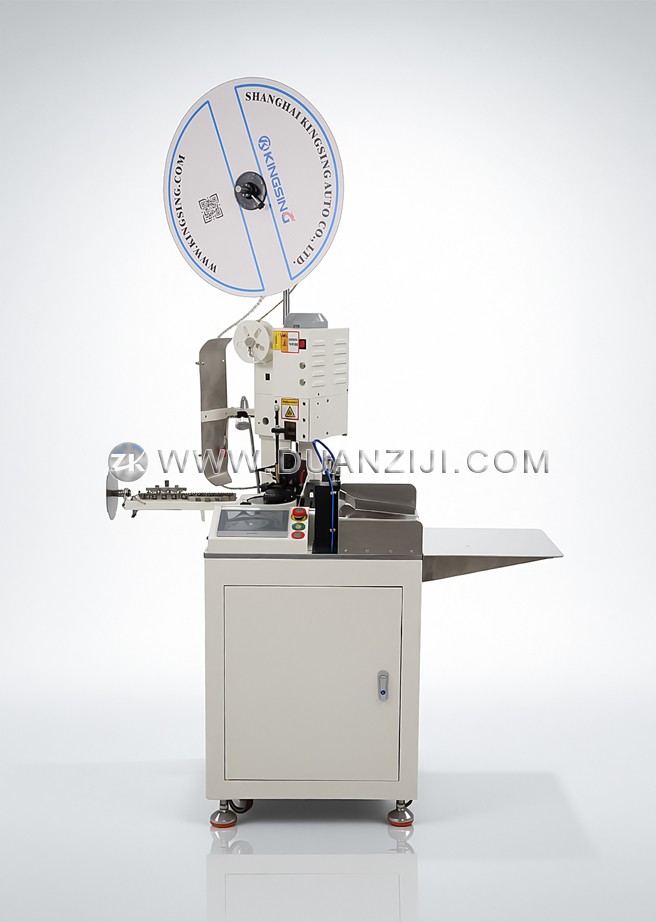

多功能单头全自动端子机

  • 型号:ZK-A101S
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

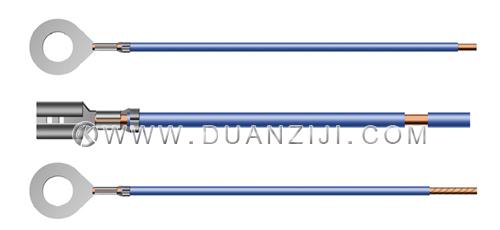

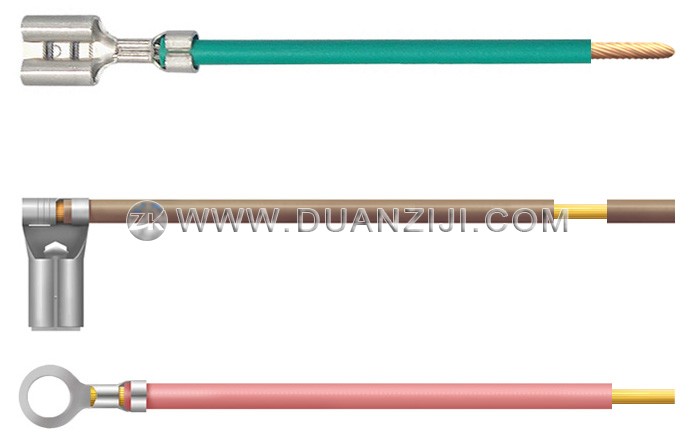

  1. 这是一台多功能单头全自动端子机,可将线材自动定长切断,一头剥皮,另一头打端子。本机既适用于压接各种横送端子和直送端子,也适用于压接各种散装端子,散装端子可以通过振动盘自动送料。成品线材通过旋转夹取出,加工长线时可以选配输送带,可将线材平直整齐地放入收料盘中。另外还可以选配自动穿绝缘护套的功能,绝缘护套可通过振动盘自动送料,自动在线材上预先穿入一个绝缘护套,待端子压接完成后再把护套推到端子上。

  2. 端子机采用球墨铸铁一体成型,整机刚性强,压接尺寸稳定。端子机的压接行程默认是30mm,采用标准的OTP卡口模具,另外也可以订制40mm行程的机型,可使用各种欧式模具。端子机标配采用变频马达驱动,也可以选配更高精度的伺服型压接机。另外还可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机,确保产品质量。

  3. 一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的压接模具和进线导管即可。彩色触摸屏操作界面,参数设置直观易懂,裁线长度、剥皮长度、压接位置等参数均可在程序中设置。程序记忆功能可将不同产品的加工参数保存到不同的程序号中,切换产品时可以一键调出相应的压接参数。

下载: (1)

适用线径:AWG28~14 (0.1~2.0mm2)

裁线长度:40~9999mm(可订制)

剥皮长度:≤10mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

最大压力:2T(可订制3T机型)

压接行程:30mm(可订制40mm行程机型)

适用端子:横送端子、直送端子等

生产效率:4000~4500条/时

气压要求:0.5~0.8Mpa

额定功率:1800W

工作电压:220V 50/60Hz(可订制110V)

机器净重:260kg

外形尺寸:900*570*1650mm

可选配置:长线输送带、穿绝缘护套、端子压力监测仪、伺服型端子机
