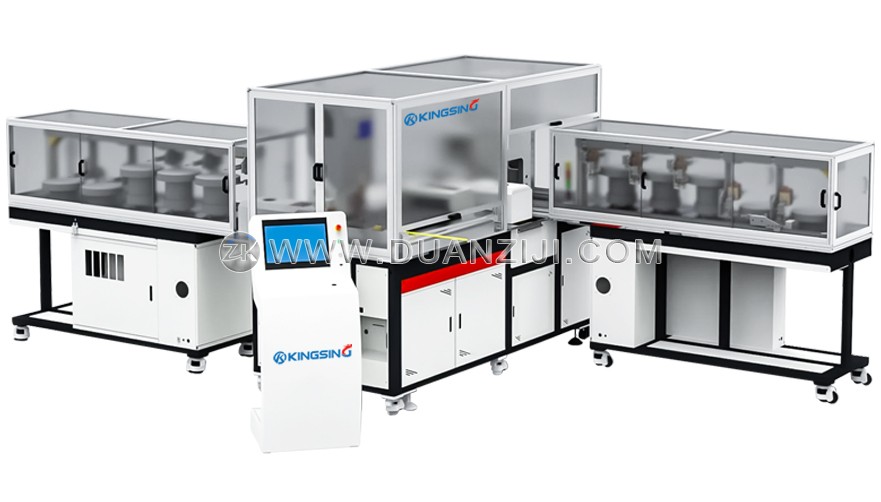

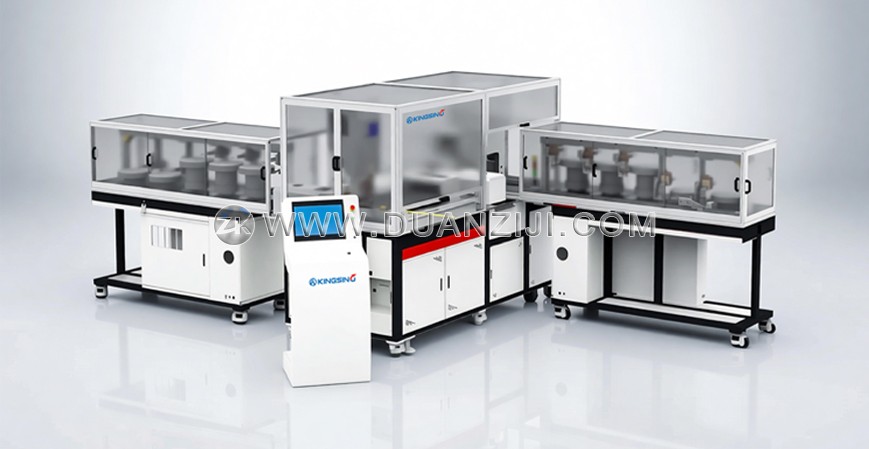

单线双端压接套管机

  • 型号:
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  • 单种导线、单种热缩管、多种端头在线,按生产工单可单规格批量生产,也可多规格成组生产,每组导线生产完成实时打印标签贴附(注明柜号用途)便于后续接柜生产;

  • 配重型轴装线放线机,主动预放线;

  • 配紫外激光打码机,用于热缩管线号内容的刻印;采用在热缩管热缩成型后刻印线号的加工工艺,确保线号内容正向可视;

  • 配两组压接单元,选用伺服压接机,所有压接参数自动切换,且实时监控压接质量;采用三轴机械臂+圆振自动上料端头(无直振),且圆振喷胶处理,避免损伤端子镀层;

  • 配套数据转换软件,可通过内部网络远程派发工单,自动快速转换成生产指令;

  • 预留MES接口,可实时抓取设备运行生产数据(如生产总量、运行效率、不良率、物料用量、故障停机时间等)。

电源:AC220V 50HZ单相

线径:AWG6~AWG1(16mm2~50mm2)

线长:120mm~1000mm

剥头长度:双端,0-15mm

热缩管规格:可激光刻字扁口热缩管

热缩管长度:固定一个管长,15mm、20mm、25mm、30mm特殊长度可定制

号码管标识:激光打码,可刻印各种字符、数字、汉字等,可双排刻字,可双面刻字

端头种类:全裸单粒端头(圆口或开口端子,弯头或直头端子)

生产效率:≥4条/分钟(线长500mm)

检测装置:线材有无检测、热缩管有无检测、端头压接监测

空气压力:0.5~0.7Mpa

外形尺寸(L×W×H):5000*3000*1800mm
