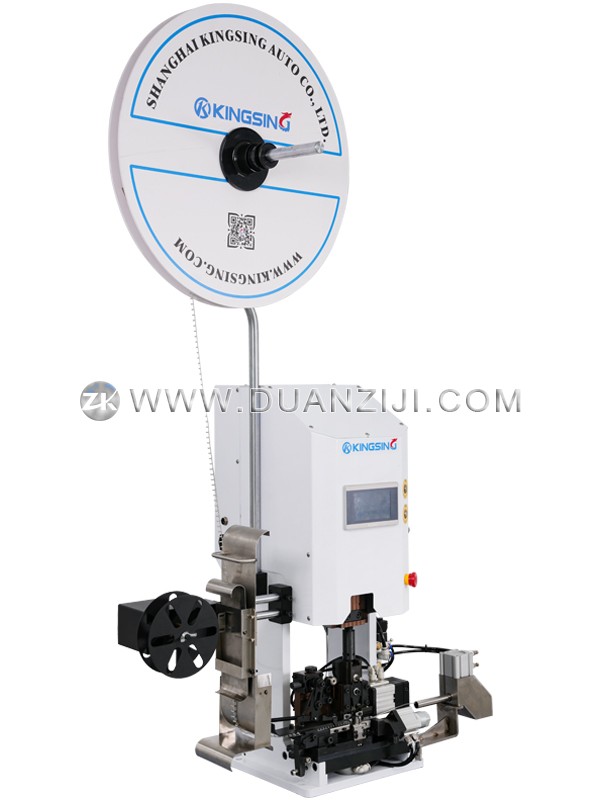

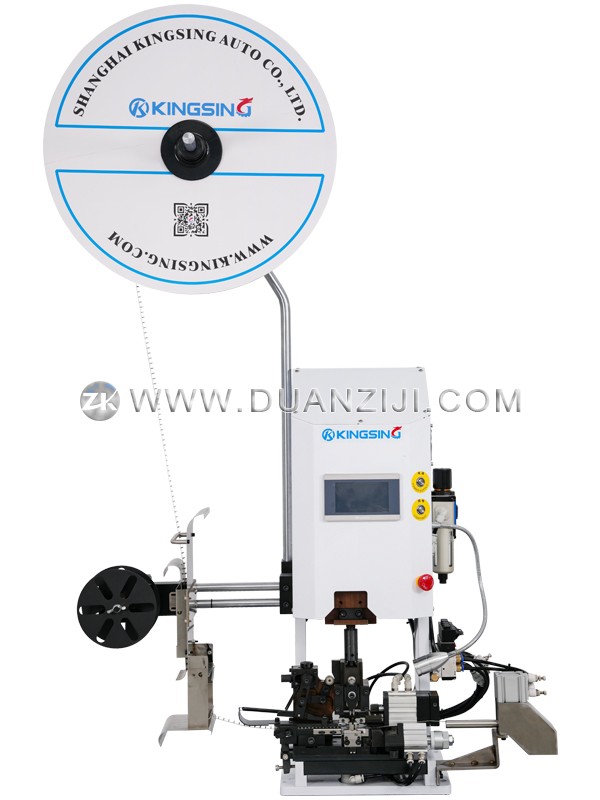

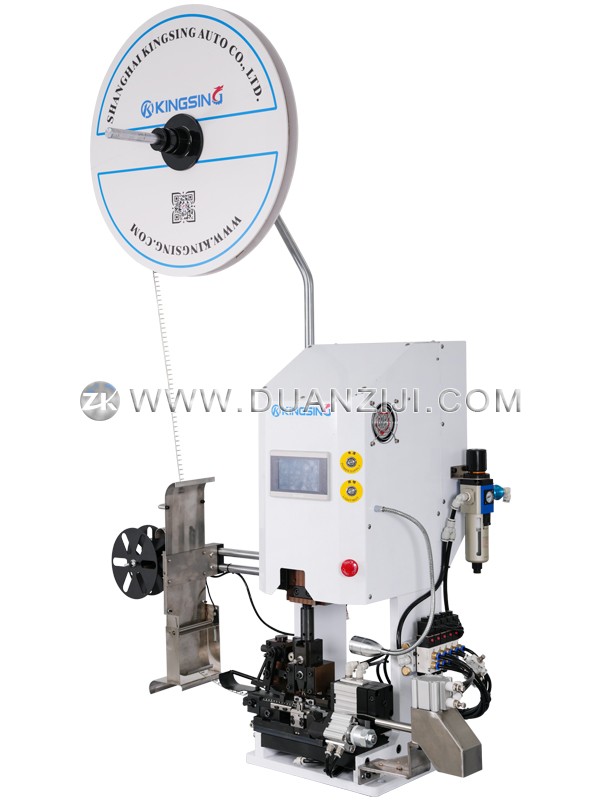

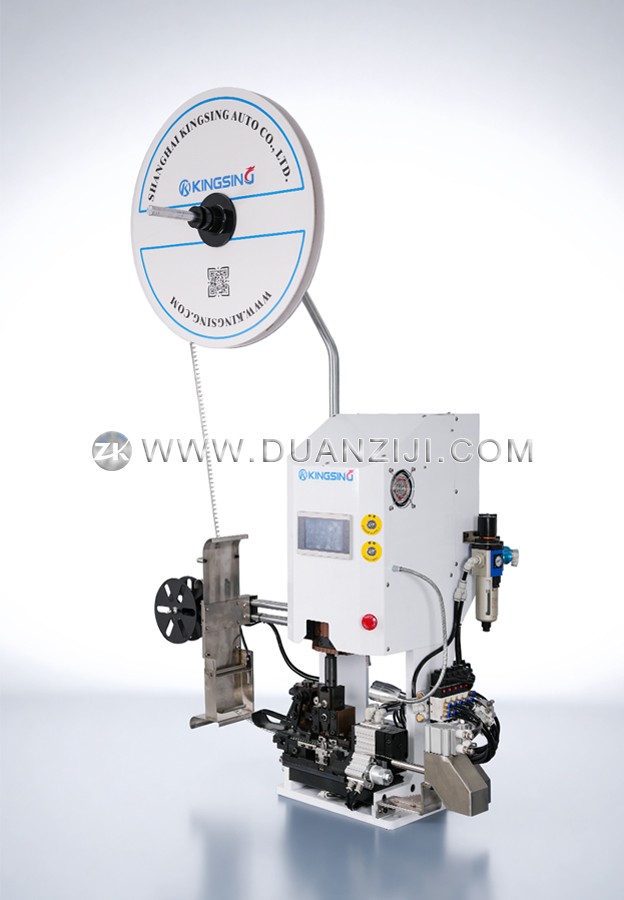

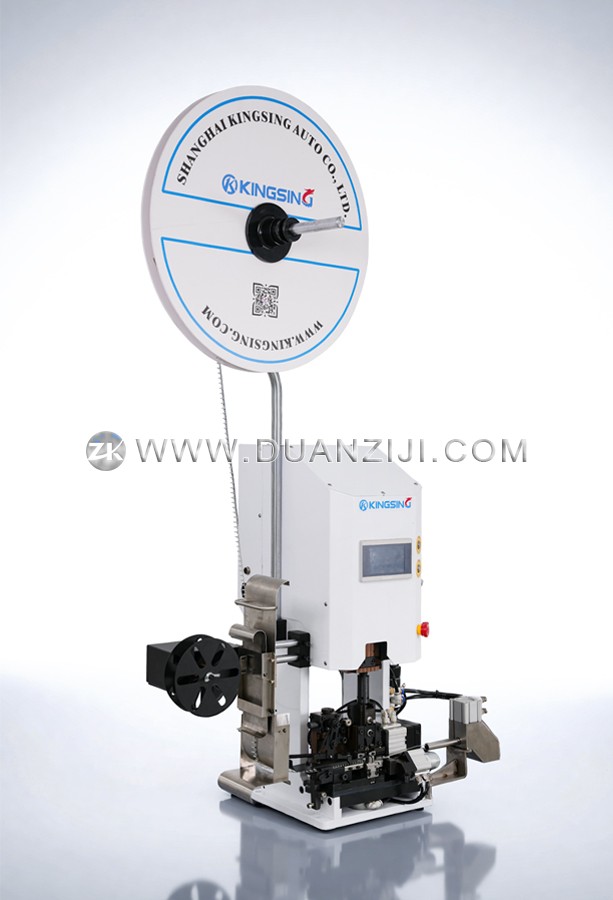

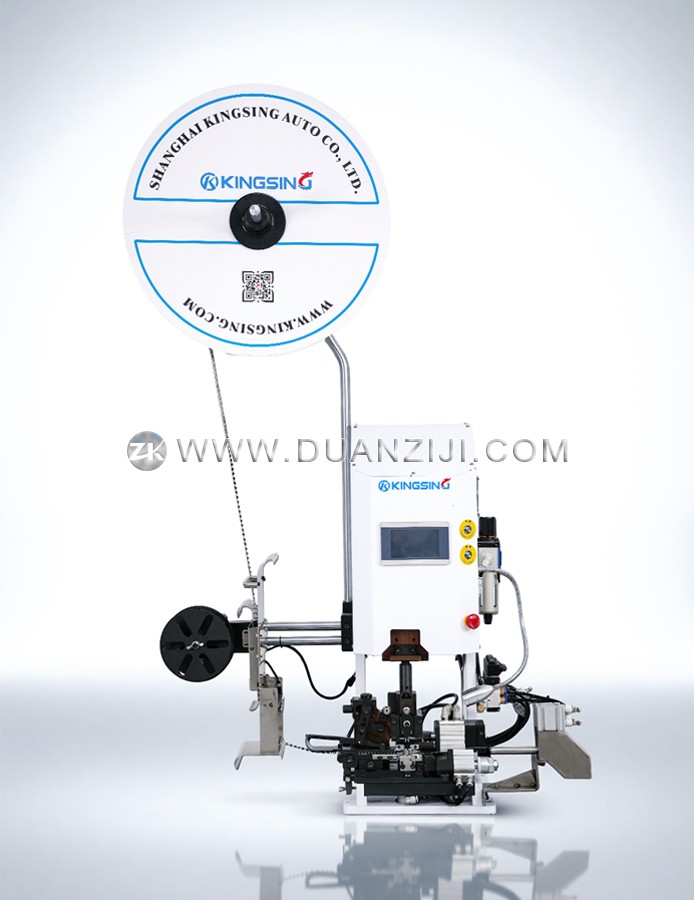

大吨位伺服型连剥带打端子机

  • 型号:ZK-T480系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 本系列为大平方伺服型连剥带打端子机,专为加工粗线而设计,共有3个子型号(详见技术参数)。适用于压接各种横送端子,压接过程采用三菱伺服电机精密控制。电线无需预先剥皮,直接将线头放入压接位置即可,机器将自动先剥皮再压接端子。将剥皮和打端子的工艺流程合并在一起可以有效降低人工成本,产品一致性也可得到提升,特别适用于护套线芯线的剥皮打端子操作。

  2. 一台机器可以压接多种不同的横送端子,只需更换相应的压接刀片即可,压接高度及压接深度均易于调节。压接模具支持快速更换,节省调试的时间。整机做工精密,剥皮长度准确,压接定位精准。废线皮采用真空吸料的方式自动通过管道排出,端子背纸通过卷纸器自动回收成卷,可以保持工作环境的清洁。

下载: (1)
机器型号ZK-T480AZK-T480BZK-T480C
最大出力4T8T4T
电机功率


适用线径0.1~6mm20.1~10mm20.1~6mm2
剥皮方式
气动剥线气动剥线电动剥线
气压要求
0.5~0.7Mpa0.5~0.7Mpa纯电动,无需气源
机器净重

185kg
外形尺寸

550*500*890mm

适用端子:横送端子

压接马达:伺服电机

剥皮长度:≤8mm

剥皮误差:±0.05mm

压接行程:30mm

压接高度公差:±0.02mm

生产效率:1800~2200条/时

工作电压:220V 50/60Hz

可选配置:端子压力监测仪
